工业用隔爆铂电阻是一种温度传感器。在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪表,对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易燃、易爆等化学气体、蒸气，如果使用普通的铂电阻非常 不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本厂生 产的隔爆铂电阻产品适用在d II BT4~d II CT6 温度组别区间内具有爆炸性气体危险的场所内. 本厂生产的隔爆热电偶采用引进元件作感温元件，其技术性能符合 ZBY301-85工业铂电技术 条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求 GB3836.1-83 、 GB3836.2-83 标准。
◆ 主要技术指标
量程规格
|
型号
|
分度号
|
测温范围℃
|
精度等级
|
允许偏差△ t ℃
|
WZP
WZP 2
WZPK
WZPK 2
|
PT100
|
-200~500
|
A 级
|
±(0.15+0.002|t|)
|
B 级
|
±(0.30+0.005|t|)
|
|
注：“ t ”为感温元件实测温度值，双支铂电阻只供应 B 级
热电阻允许通过电流
通过铂电阻的测量电流Z大不超过 5mA 。
防爆类型和级组
防爆级组： d II BT4 或 d II CT4 ； d II BT6 或 d II CT6
外壳防护等级： IP54
原理结构
隔爆热电阻和装配式热电阻的结构、原理基本相同，所区别的是，隔爆产品的接线盒(外壳
)在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁
厚和机械强度，橡胶密封圈的热稳定性符合国家防爆标准。所以，当接线盒内部的爆炸性混合气
体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散—传爆。
由于产品采用上述防爆特殊结构，使产品完全符合使用在 d II BT4 至 d II CT6 防爆温度
组别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。
电气设备的类别、级别和温度组别说明：
电气设备分为二类： I 类——煤矿井下用电气设备；
II 类——工厂用电气设备
防爆等级
隔爆热电阻的防爆等级呆板其适用于爆炸性气体混合物Z大安全间隙分为 A 、 B 、 C 三级。
温度组别
隔爆热带内阻的温度组别按其外露部分Z高表面温度分为 T1~T6 六组。
隔爆热电阻的种类和规格
类别
|
型号
|
分度号
|
温 度范围℃
|
保护管
材 料
|
热响应时间 t0.5s
|
公称压力 Mpa
|
结构 特征
|
规格
|
防爆 等级
|
总长 L ( mm )
|
插深 l ( mm )
|
铂热电阻
|

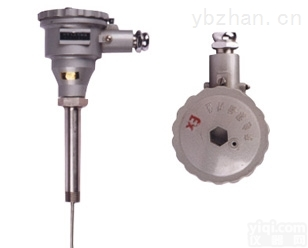

WZP-24SA
|
PT100
|
-200~500
|
1Cr18Ni9Ti 不锈钢
或0Cr18Ni
12M02Ti
|
≤ 90
|
10
|
隔爆接线盒固定螺纹安装 M27＊2 隔爆接线盒 固定法兰安装
|
250 350 400 450 550
|
100 200 250 300 400
|
d IIBT4
d II BT6 或
d II CT4
d II CT6
|
WZP2-24SA
|
WZP-44SA
|
6.4
|
WZP2-44SA
|
WZP
-64S
WZP2
|
1Cr18Ni9Ti
|
30
|
锥形保护管 M33＊2
|
250 350 450
|
100 200 300
|
-
| -
|
- 隔爆铠装热电阻的种类和规格
类别
|
型号
|
分
度
号
|
温度
范围℃
|
保护管
直径D
(mm)
|
热响应时间 t0.5s
|
公称压力 Mpa
|
结构
特征
|
规格
|
防爆
等级
|
总长L
(mm)
|
插深l
(mm)
|
铂热电阻
|
WZPK-24
WZPK2-24
|
PT100
|
-200-
500
|
φ 6
或
φ 5
|
≤ 12
≤ 8
|
10
|
隔爆接线盒固定螺纹安装 M27＊2
|
300
350
450
550
650
900
1150
|
150
200
300
400
500
750
1000
|
d IIBT4
d IIBT6
或
d IICT4
d IICT6
|
