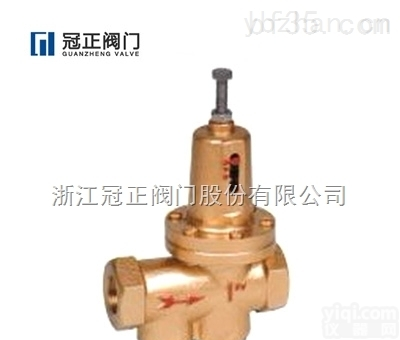

结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。
主要技术参数和性能指标
| 公称压力(Mpa) | 1.0 | 1.6 |
| 壳体试验压力(Mpa)＊ | 1.5 | 2.4 |
| 密封试验压力(Mpa) | 1.0 | 1.6 |
| 进口压力(Mpa) | 1.0 | 1.6 |
| 出口压力范围(Mpa) | 0.09-0.8 | 0.1-1.2 |
| 压力特性偏差(Mpa)△P2P | GB12246-1989 |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 |
| 渗漏量 | 0 |
| 工作温度 | 0℃-80℃ |
主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 | 铜合金 |
| 阀座 | H62 |
| 阀瓣 | H62 |
| 阀杆 | H62 |
| O型圈 | 橡胶 |
| 密封圈 | 橡胶 |
| 膜片 | 夹织物橡胶 |
| 调节弹簧 | 60Si2Mn |
| 过滤器 | 不锈钢 |
流量系数(Cv)
| DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
| Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |
连接尺寸
| DN | G | L | H1 | H | D |
| 15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
| 20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
| 25(1") | G1" | 140 | 55 | 195 | 90 |
| 32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
| 40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
| 50(2") | G2" | 200 | 65 | 265 | 120 |
