视音频信号发生器

产品信息
该仪器是“ CJ-MVA150 便携式视频 / 音频测量仪”的配套产品，也是同类进口产品的替代产品。

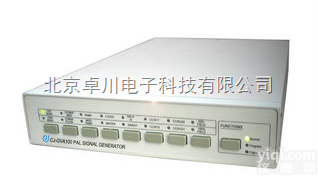

CJ-GVA100视音频信号发生器
该仪器是“ CJ-MVA150 便携式视频 / 音频测量仪”的配套产品，也是同类进口产品的替代产品。
特性：
◆     完全采用数字化的方式产生视频测试信号，所以其信号精度高、重复性好；
◆      按国际标准要求在场消隐期间的17、18、330、331行插入了国际标准插测信号；
◆      信号源发生的信号，都是按照国家标准和国际标准要求视频通道必须测量的技术指标而设置的。共计有17种测试信号 ；
◆     信号完全符合PAL-D电视标准 ；
◆     30Hz至15kHz的音频单音测试信号输出（可选）；
◆     有全场信号矩阵（用于自动测量）和帧断后的黑场信号（用于测量周期性杂波信杂比） ；
◆      可由本公司的CJ-MV150视音频测量仪自动控制，在视频测量时自动选择相应测试信号；
◆     在调制五阶梯波中第五阶的调制波可关断，以防止电视发射机在测试时出现过调制 ；
◆      具有“1+3”功能，即平均图像电平分为12.5%、50%和87.5%三种，便于测量非线性失真 ；
◆      具有场方波信号，便于测量场频倾斜 ；
◆      集成度高，可靠性高、体积小、故障少；
视频信号:

序号
信号名称
序号
信号名称
1
75% 彩条+红场
2
彩条+红场
3
调制10T和条脉冲
4
2T脉冲和条脉冲
5
亮度斜坡
6
调制斜坡
7
调制五阶梯波
8
全场信号矩阵 ＊
9
Sin (x) / x
10
0%黑电平场
11
插入信号17行(CCIR17)
12
插入信号18行(CCIR18)
13
插入信号330行（CCIR330）
14
插入信号331行（CCIR331）
15
50%中灰电平场
16
白电平场
◆音频信号：
音频信号输出频率分别为：30Hz、50Hz、100Hz、400Hz、1KHz、1.5KHz、2KHz、3KHz、5KHz、6KHz、7.5KHz、10KHz、12KHz、15KHz可选;
音频信号源指标:

序号
测量项目
指标
1
频率准确率
<0.05%
2
频率稳定率
±0.05ppm(即0.5×10-7)
3
THD
1kHz典型值0.0025%,30Hz~15kHz<0.05% (共14个频点)
4
THD+N
≤0.05%
5
频率响应


信息声明：本产品供应信息由仪器网为您整合，供应商为（四川川嘉电子有限公司），内容包括 （视音频信号发生器）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （视音频信号发生器）的信息，请直接联系供应商，给供应商留言！
