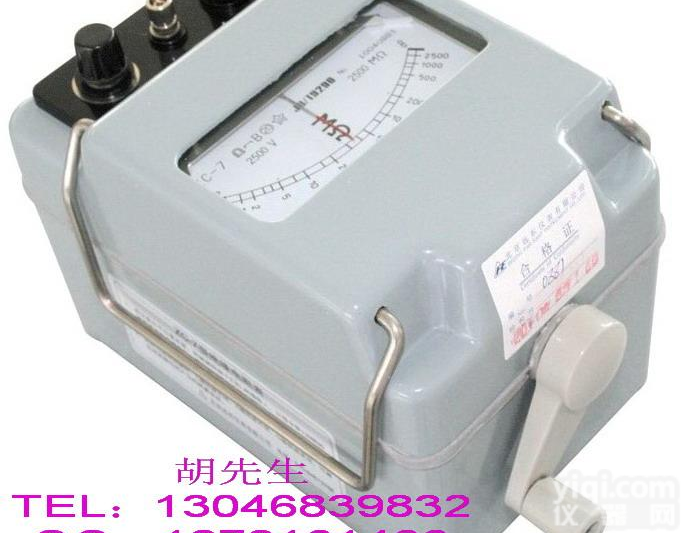

ZC-3 ZC-4 ZC-10 各种型号兆欧表

是否提供加工定制	否	品Pai	上海
型号	ZC-3 ZC-4 ZC-10	测量范围	0-10000
测量精度	1.5	用途	电阻的测量

兆欧表的使用　　1、选用符合电压等级的兆欧表。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。 　　2、只能在设备不带电，也没有感应电的情况下测量。 　　3、测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。 　　4、测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。这样就使得流经绝缘表面的电流不再经过流比计的测量线圈，而是直接流经 G 端构成回路，所以，测得的绝缘电阻只是电缆绝缘的体积电阻。 　　5、线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，并且要边摇边读数，不能停下来读数。 　　6、摇表未停止转动之前或被测设备未放电之前，严禁用手触及。测量结束时，对于大电容设备要放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可。 　　7、一般Z小刻度为1M欧，测量电阻应大于100K。 　　8、禁止在雷电时或高压设备附近测绝缘电阻，摇测过程中，被测设备上不能有人工作。此外要定期校验其准确度。兆欧表基本参数　　500V DC：额定电阻：100MΩ 　　一有效测量量程及公差：指示刻度的±5%在0.1 ~ 50MΩ 　　第二有效测量量程及公差：指示刻度的±10%在0.05 ~ 0.1MΩ和50 ~ 100MΩ 　　1000V DC：额定电阻：2000MΩ 　　一有效测量量程及公差：指示刻度的±5%在2~ 1000MΩ 　　第二有效测量量程及公差：指示刻度的±10%在1 ~ 2MΩ和1000 ~ 2000MΩ兆欧表的使用　　1、选用符合电压等级的兆欧表。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。　　2、只能在设备不带电，也没有感应电的情况下测量。　　3、测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。　　4、测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。这样就使得流经绝缘表面的电流不再经过流比计的测量线圈，而是直接流经 G 端构成回路，所以，测得的绝缘电阻只是电缆绝缘的体积电阻。　　5、线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，并且要边摇边读数，不能停下来读数。　　6、摇表未停止转动之前或被测设备未放电之前，严禁用手触及。测量结束时，对于大电容设备要放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可。　　7、一般Z小刻度为1M欧，测量电阻应大于100K。　　8、禁止在雷电时或高压设备附近测绝缘电阻，摇测过程中，被测设备上不能有人工作。
