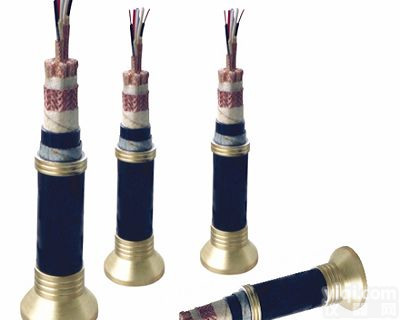

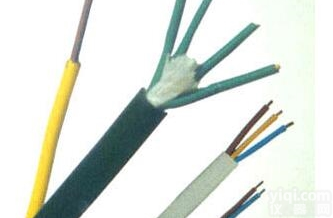

产品特点及用途：
用于发电、冶金、石化等工矿企业集散系统、电子计算机系统、自动化系统的信号传输及检测仪器、仪表等连接用多对屏蔽电缆。
|
|
使用特性：
|
 工作温度：一般型不超过70℃，型号后带105的Z高不超过105℃。
|
Z低环境温度：固定敷设-40℃非固定敷设-15℃
|
额定电压Uo/U：300/500V
|
Z小弯曲半径：无铠装层电缆应不小于电缆外径的6倍
带铠装层电缆应不小于电缆外径的12倍
|
主要技术指标：
|
性能项目
|
单位
|
技术指标
|
聚乙烯绝缘
|
聚氯乙烯绝缘
|
20℃时绝缘电阻
|
任一线对导体间
|
MΩ· km
|
500
|
25
|
线对屏蔽间
|
1
|
1
|
工作电容(1kHz)
|
3型
|
pF/m
|
75
|
200
|
1和2
|
90
|
电容不平衡(1kHz)
|
pF/M
|
1
|
/
|
电感电阻比
|
截面
|
μh/Ω
|
20
20
25
35
|
20
20
25
35
|
0.5mm2
0.75mm2
1.0mm2
1.5mm2
|
屏蔽YZ系数≤
|
|
0.01
|
0.01
|
试验电压
|
V/1min
|
1000
|
1000
|
阻燃性
|
|
符合12666-90要求
|
符合12666-90要求
|
|
型号说明
|
项目
|
代号
|
说明
|
阻燃代号
|
/
ZR
ZRA
ZRB
ZRC
|
非阻燃可省略
阻燃
A级阻燃
B级阻燃
C级阻燃
|
系列代号
|
DJ
|
电子计算机(包括DCS系统)和电动仪表用
|
绝缘材料
|
Y
V
D
W
|
聚乙烯
聚氯乙烯
低烟低卤聚氯乙烯
低烟无卤聚氯烯烃
|
屏蔽材料
|
P
P1
P2
P3
|
铜丝编织
镀锡铜丝编织
铜/聚酯复合膜
铝/聚酯复合膜
|
护套材料
|
Y
V
D
W
|
耐光热聚乙烯
聚氯乙烯
低烟低卤聚乙烯
低烟无卤聚烯烃
|
铠装材料
|
22
|
钢带铠装
|
导体种类
|
A
B
R
|
单股导体
七股绞合导体
多股软导体
|
规格
|
|
填写对数×(单元芯数×导体截面)
对数N：1、2、3、………19
单元芯数 n:2、3
导体截面 S：0.5，0.75，1.0,1.5mm2
|
|
