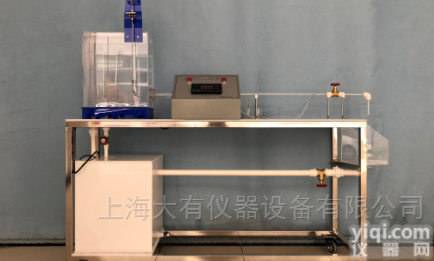

自循环雷诺实验仪 循环雷诺仪 流体力学水力学教学实验装置

型号: GZF002

       常温、常压下运行,电源电压AC220V  50Hz  功率：60W。

二、循环雷诺仪主要功能

1、定量测量实验——测定上临界与下临界雷诺数，结果符合：Re下临=2000—2300，掌握圆管流态判别准则。

2、定性分析实验——观察层流与湍流（紊流）两种流态；

3、设计性实验——结合量纲分析法进行实验研究，用管道实验测定明渠下临界广义雷诺数；

        4、台式结构，采用304不锈钢框架，桌面板采用白色PVC板，主体为有机玻璃，实验水箱水位可调。


        5、学习应用量纲分析法进行实验研究的方法，了解其使用意义。

        ☆☆☆了解层流和紊流在运动学和动力学特性方面的差异，并分析为何可以依据有色水线形态（稳定直线；稳定略弯、旋转、断续、直线

        抖动；完全散开）判别层流和紊流。

三、雷诺仪技术参数

1、有机玻璃观察管：Φ14mm  长1200mm，配装70mm法兰固定在溢流水箱上；

2、实验所用的流体－－水为全循环设计，精确度：±5；下临界雷诺系数：2000-2320之间；

3、低噪音防腐环保潜水型潜水泵：AP3500型 220-240V 50Hz   60W  扬程2.3米 流量2000升/小时；

4、示踪剂管路： 304不锈钢毛细管，上装304不锈钢调节开关；指示液：为新型示踪剂，能延时消色，无沉淀，降低管路污染，防堵

             塞、可自循环（注：不允许使用红墨水）；

5、有机玻璃梯形计量水箱：250*160*240（135）mm, 带刻度尺；

6、不锈钢实验台架：25*25mm不锈钢方管，长*宽*高1500*450*1560mm；

7、有机玻璃稳压水箱350*180*470mm,带有稳压溢流板，激光制作溢流孔，直径2.0mm  孔距10mm平均分布，表面光滑透亮、无毛刺；PVC回水箱350*400*460mm；

8、★须在验收现场，按照实验步骤演示并观测到层流、紊流的流动状态，并可在层流紊流的临界状态下计算出其临界雷诺系数。

四、产品规格与附件

1、不锈钢可移动式实验台、有机玻璃整流稳压水箱、有机玻璃雷诺管、颜料盒、有机玻璃计量箱、pp水箱、防腐潜水泵。

2、外形尺寸：1560×400×1400mm。
