XTL-123B-190，XTL-123C-190，XTL-HA-123B-190，XTL-142B-190,XTL-142C-190，XTL-HA-142B-190，XTL-HA-142C-190 操纵杆，操纵系统压力测量传感器

XTL-123B-190	小型螺纹	–55℃－+204℃	0－1.0/ 1.7/ 3.5/ 7/ 17/ 35/ 70/ 210	A/SG
XTL-123C-190	小型螺纹	–55℃－+204℃	0－1.0/ 1.7/ 3.5/ 7/ 17/ 35/ 70/ 210	A/SG
XTL-HA-123B -190	小型螺纹	–55℃－+204℃	0－1.0/ 1.7/ 3.5/ 7/ 17/ 35/ 70/ 210	A/SG
XTL-HA-123C -190	小型螺纹	–55℃－+204℃	0－1.0/ 1.7/ 3.5/ 7/ 17/ 35/ 70/ 210	A/SG
XTL-2DC- 123CA6-190	小型螺纹 放大输出	–40℃－+204℃	0－1.7/ 7/ 17/ 35	A/SG
XTL-163-190	小型螺纹	–55℃－+204℃	0－1.0/ 1.7/ 3.5/ 7/ 17/ 35/ 70/ 210	A/SG

XTL-142B-190	小型螺纹	–55℃－+204℃	0－1.0/ 1.7/ 3.5/ 7/ 17/ 35/ 70/ 210	A/SG
XTL-142C-190	小型螺纹	–55℃－+204℃	0－1.0/ 1.7/ 3.5/ 7/ 17/ 35/ 70/ 210	A/SG
XTL-HA-142B-190	小型螺纹	–55℃－+204℃	0－3.5/ 7/ 17/ 35/ 70/140/ 210	A/SG
XTL-HA-142C-190	小型螺纹	–55℃－+204℃	0－3.5/ 7/ 17/ 35/ 70/140/ 210	A/SG

IS®汽车耐用压力传感器

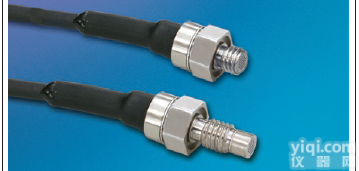

XTL-123B-190(M)系列  XTL-123C-190(M)系列
h安装方便；10-32UNF或M5×0.8螺纹
h高固有频率；宽温度范围
h 兼容于汽车用液体；无引线技术
技术参数：

压力范围		1.0	1.7	3.5	7	17	35	70	210
压力类型		绝压、密封表压
过载压力		2倍额定压力，Z大4500Psi（315Bar）
破裂压力		3倍额定压力，Z大4500Psi（315Bar）
压力介质		所有非导电、无腐蚀性的液体或气体
额定激励电压		10VDC
Z大激励电压		15VDC
输入阻抗		1000Ω（Z小），5000Ω（Z大）
输出阻抗		1000±500Ω
满量程输出		100mV±10mV
零位不平衡		±5mV（典型值）
综合非线性,迟滞、重复性		±0.1%FSO  BFSL(典型值)，±0.5%FSO(Z大值)
分辨率		无限小
固有频率（kHz）		大于175kHz
加速度灵敏度 %FS/g	垂直	6.5x10¯	5.0x10¯	3.0x10¯	1.5x10¯	1.0x10¯	6.0x10¯	4.5x10¯	2.0x10¯
	横向	1.0x10¯	6.0x10¯	4.0x10¯	2.0x10¯	9.0x10¯	6.0x10¯	3.0x10¯	2.0x10¯
绝缘电阻		≥100MΩ （在50VDC时）
工作温度范围		–55℃到204℃（–65℉到400℉）
补偿温度范围		–40℃到175℃（–40℉到350℉）
温度零点漂移		±1%FS/100℉（典型值）
温度灵敏度漂移		±1% /100℉（典型值）
线性振动		100g峰值，正弦波到5000Hz
湿度		100％相对湿度
机械震动		100g半正弦波，持续1毫秒
电气连接		4芯26AWG镀银、聚四氟乙烯包裹导线，长60英寸
重量		5克，不包括连接导线
敏感原理		惠斯通全桥电介质绝缘硅叠加
安装扭矩		15英寸.磅

 IS®汽车耐用压力传感器
XTL-HA-123B-190(M)系列
XTL-HA-123C-190(M)系列
h安装方便，10-32UNF或M5×0.8螺纹
h高固有频率，宽温度范围，高精度
h 兼容于汽车用多数液体，高加速度、无引线技术
技术参数：

压力范围		1.0	1.7	3.5	7	17	35		70		210
压力类型		绝压、密封表压
过载压力		2倍额定压力，Z大4500Psi（315Bar）
破裂压力		3倍额定压力，Z大4500Psi（315Bar）
压力介质		所有非导电、无腐蚀性的液体或气体
额定激励电压		10VDC
Z大激励电压		15VDC
输入阻抗		1000Ω（Z小），5000Ω（Z大）
输出阻抗		1000±500Ω
满量程输出		100mV±10mV
零位不平衡		±5mV（典型值）
综合非线性,迟滞、重复性		±0.1%FSO  BFSL(典型值)，±0.5%FSO(Z大值)
分辨率		无限小
固有频率（kHz）		大于175kHz
加速度灵敏度 %FS/g	垂直	6.5x10¯	5.0x10¯	3.0x10¯	1.5x10¯	1.0x10¯	6.0x10¯	4.5x10¯		2.0x10¯
	横向	1.0x10¯	6.0x10¯	4.0x10¯	2.0x10¯	9.0x10¯	6.0x10¯	3.0x10¯		2.0x10¯
绝缘电阻		≥100MΩ （在50VDC时）
工作温度范围		–55℃到204℃（–65℉到400℉）
补偿温度范围		–40℃到175℃（–40℉到350℉）
超出补偿温度范围的综合误差		±2% FS，包括热灵敏度漂移、热零点漂移以及静态误差
线性振动		100g峰值，正弦波到5000Hz
湿度		100％相对湿度
机械震动		100g半正弦波，持续1毫秒
电气连接		4芯26AWG镀银、聚四氟乙烯包裹导线，长60英寸
重量		5克，不包括连接导线
敏感原理		惠斯通全桥电介质绝缘硅叠加无引线技术
安装扭矩		15英寸.磅

 IS®微型5V直流电输出数字修正耐用型压力传感器
XTL-2DC-123CA6-190（M）系列
h汽车测试应用
h高精度
h兼容于汽车用液体；无引线技术
技术参数：

压力范围(BAR)		1.7		7		17		35
压力类型		绝压、密封表压
过载压力		2倍额定压力，Z大1000Psi（70Bar）
破裂压力		3倍额定压力，Z大不超过1500Psi（100 Bar）
压力介质		所有非导电、无腐蚀性的液体或气体
Z大激励电流		25mA
额定激励电压		12±4VDC
输出		0-5VDC
输出阻抗		200Ω（典型值）
分辨率		无限小
总误差		±0.3%（Z大），0.15（典型）包括端点误差，重复，迟滞，非线性综合误差。
频率		3.5kHz
加速度灵敏度%FS/g	垂直	3.0x10¯	1.5x10¯		1.0x10¯		5.0x10¯		3.0x10¯
	横向	6.0x10¯	3.0x10¯		2.0x10¯		1.0x10¯		6.0x10¯
绝缘电阻		≥100MΩ（在50VDC时）
工作温度范围		–40℃到204℃（–40℉到400℉）
补偿温度范围		40℃到130℃（-40℉到250℉）
线性振动		100g峰值，正弦波到5000Hz
机械震动		100g，1微秒
电气连接		4根26AWG屏蔽导线，长1米
重量		25克（额定值），不包括连接导线
敏感原理		惠斯通全桥电介质绝缘硅叠加
安装扭矩		Z大15英寸.磅（Z大值）

 IS®汽车耐用压力传感器
XTL-163-190(M)系列
h安装方便；10-32UNF或M5×0.8螺纹
h高固有频率；宽温度范围
h 兼容与汽车用液体，成套的连接器、无引线技术
技术参数：

压力范围(BAR)		1.0	1.7	3.5	7	17	35	70	210
压力类型		绝压、密封表压
过载压力		2倍额定压力，Z大4500Psi（315Bar）
破裂压力		3倍额定压力，Z大4500Psi（315Bar）
压力介质		所有非导电、无腐蚀性的气体或液体
额定激励电压		10VDC
Z大激励电压		15VDC
输入阻抗		1000Ω（Z小）
输出阻抗		1000Ω（额定值）
满量程输出		100mV（额定值）
零位不平衡		±5mV（典型值）
综合非线性,迟滞,重复性		±0.1%FSO BFSL(典型值) ±0.5%FSO(Z大值)
分辨率		无限小
固有频率（kHz）		大于175kHz
加速度灵敏度%FS/g	垂直	6.5x10¯	5.0x10¯	3.0x10¯	1.5x10¯	1.0x10¯	6.0x10¯	4.5x10¯	2.0x10¯
	横向	1.0x10¯	6.0x10¯	4.0x10¯	2.0x10¯	9.0x10¯	6.0x10¯	3.0x10¯	2.0x10¯
绝缘电阻		≥100MΩ （在50VDC时）
工作温度范围		–55℃到204℃（–65℉到400℉）
补偿温度范围		–40℃到175℃（–40℉到350℉）
温度零点漂移		±1%FS /100℉（典型值）
温度灵敏度漂移		±1% /100℉（典型值）
线性振动		100g峰值，正弦波到5000Hz
湿度		100％相对湿度
机械震动		100g半正弦波，持续1毫秒
电气连接		小型连接器DR-4S-4H
重量		5克（额定值），不包括连接导线
敏感原理		惠斯通全桥电介质绝缘硅叠加无引线技术
安装扭矩		15英寸.磅

IS®汽车耐用压力传感器
XTL-142B-190(M)系列    XTL-142C-190(M)系列
h安装方便；10-32UNF或M5×0.8螺纹
h高固有频率；宽温度范围
h 兼容与汽车用液体，成套的连接器、无引线技术
技术参数：

压力范围：(BAR)

1.0

1.7

3.5

7

17

35

70

210

压力类型

绝压、密封表压

过载压力

2倍额定压力，Z大4500Psi（315Bar）

破裂压力

3倍额定压力，Z大4500Psi（315Bar）

压力介质

所有非导电、无腐蚀性的气体或液体

额定激励电压

10VDC

Z大激励电压

15VDC

输入阻抗

1000Ω（Z小），5000Ω（Z大）

输出阻抗

1000Ω±500Ω

满量程输出（FSO）

100mV±10mV

零位不平衡

±5mV（典型值）

综合非线性,迟滞,重复性

±0.1%FSO BFSL(典型值)，±0.5%FSO（Z大值）

分辨率

无限小

固有频率（kHz）

大于175kHz

加速度灵敏度 %FS/g

垂直

6.5x10¯

5.0x10¯

3.0x10¯

1.5x10¯

1.0x10¯

6.0x10¯

4.5x10¯

2.0x10¯

横向

1.0x10¯

6.0x10¯

4.0x10¯

2.0x10¯

9.0x10¯

6.0x10¯

3.0x10¯

2.0x10¯

绝缘电阻

≥100MΩ （在50VDC时）

工作温度范围

–55℃到204℃（–65℉到400℉）

补偿温度范围

–40℃到175℃（–40℉到350℉）

温度零点漂移

±1%FS /100℉（典型值）

温度灵敏度漂移

±1%/100℉（典型值）

线性振动

100g峰值，正弦波到5000Hz

湿度

100％相对湿度

机械震动

100g半正弦波，持续1毫秒

电气连接

连接接头CMR(H)-S1-E-04P（匹配接头提供3英尺电缆）

重量

5克，不包括连接导线

敏感原理

惠斯通电桥电介质绝缘硅叠加无引线技术

安装扭矩

15英寸.磅

 IS®汽车耐用压力传感器
XTL-HA-142B-190(M)系列
h  安装方便；10-32UNF或M5×0.8螺纹
h  高固有频率；宽温度范围
h  兼容与汽车用液体，成套的连接器、无引线技术
h  高精度
技术参数：

压力范围：(BAR)		3.5	7	17	35	70	140	210
压力类型		绝压、密封表压
过载压力		2倍额定压力，Z大4500Psi（315Bar）
破裂压力		3倍额定压力，Z大4500Psi（315Bar）
压力介质		所有非导电、无腐蚀性的气体或液体
额定激励电压		10VDC
Z大激励电压		15VDC
输入阻抗		1000Ω（Z小），5000Ω（Z大）
输出阻抗		1000Ω±500Ω
满量程输出（FSO）		100mV±10mV
零位不平衡		±5mV（典型值）
综合非线性,迟滞,重复性		±0.1%FSO BFSL(典型值)，±0.3%FSO（Z大值）
分辨率		无限小
固有频率（kHz）		大于175kHz
加速度灵敏度 %FS/g	垂直	3.0x10¯	1.5x10¯	1.0x10¯	6.0x10¯	4.5x10¯	2.0x10¯	2.0x10¯
	横向	4.0x10¯	2.0x10¯	9.0x10¯	6.0x10¯	3.0x10¯	3.0x10¯	2.0x10¯
绝缘电阻		≥100MΩ （在50VDC时）
工作温度范围		–55℃到204℃（–65℉到400℉）
补偿温度范围		–40℃到175℃（–40℉到350℉）
超出补偿温度范围的综合误差BFSL		±2% FS，包括热灵敏度漂移、热零点漂移以及静态误差
线性振动		100g峰值，正弦波到5000Hz
湿度		100％相对湿度
机械震动		100g半正弦波，持续1毫秒
电气连接		连接接头CMR(H)-S1-E-04P（提供匹配接头）
重量		5克，不包括连接导线
敏感原理		惠斯通电桥电介质绝缘硅叠加无引线技术
安装扭矩		15英寸.磅

 IS®汽车耐用压力传感器
XTL-HA-142C-190(M)系列
h  安装方便；10-32UNF或M5×0.8螺纹
h  高固有频率；宽温度范围
h  兼容与汽车用液体，成套的连接器、无引线技术
h        高精度
技术参数：

压力范围：(BAR)		3.5	7	17	35	70	140	210
压力类型		绝压、密封表压
过载压力		2倍额定压力，Z大4500Psi（315Bar）
破裂压力		3倍额定压力，Z大4500Psi（315Bar）
压力介质		所有非导电、无腐蚀性的气体或液体
额定激励电压		10VDC
Z大激励电压		15VDC
输入阻抗		1000Ω（Z小），5000Ω（Z大）
输出阻抗		1000Ω±500Ω
满量程输出（FSO）		100mV±10mV
零位不平衡		±5mV（典型值）
综合非线性,迟滞,重复性		±0.1%FSO BFSL(典型值)，±0.3%FSO（Z大值）
分辨率		无限小
固有频率（kHz）		大于175kHz
加速度灵敏度 %FS/g	垂直	3.0x10¯	1.5x10¯	1.0x10¯	6.0x10¯	4.5x10¯	2.0x10¯	2.0x10¯
	横向	4.0x10¯	2.0x10¯	9.0x10¯	6.0x10¯	3.0x10¯	3.0x10¯	2.0x10¯
绝缘电阻		≥100MΩ （在50VDC时）
工作温度范围		–55℃到204℃（–65℉到400℉）
补偿温度范围		–40℃到175℃（–40℉到350℉）
超出补偿温度范围的综合误差BFSL		±2% FS，包括热灵敏度漂移、热零点漂移以及静态误差
线性振动		100g峰值，正弦波到5000Hz
湿度		100％相对湿度
机械震动		100g半正弦波，持续1毫秒
电气连接		连接接头CMR(H)-S1-E-04P（提供匹配接头）
重量		5克，不包括连接导线
敏感原理		惠斯通电桥电介质绝缘硅叠加无引线技术
安装扭矩		15英寸.磅
