艾默生NetSure211 C46嵌入式48v80A满容量嵌入式电源规格图

产品信息
艾默生NetSure211 C46嵌入式电源系统是艾默生网络能源集多年开发和网上运行经验，为满足3G、FTTx、数据通信设备、传输设备和接入设备等网络需求而设计的高可靠、高功率密度、高性能、全数字化通信电源系统。
艾默生NetSure211 C46嵌入式48v80A满容量嵌入式电源规格图
艾默生NetSure211C46,艾默生嵌入式电源,艾默生48v80A满容量电源
艾默生NetSure211 C46嵌入式电源系统是艾默生网络能源集多年开发和网上运行经验，为满足3G、FTTx、数据通信设备、传输设备和接入设备等网络需求而设计的高可靠、高功率密度、高性能、全数字化通信电源系统。

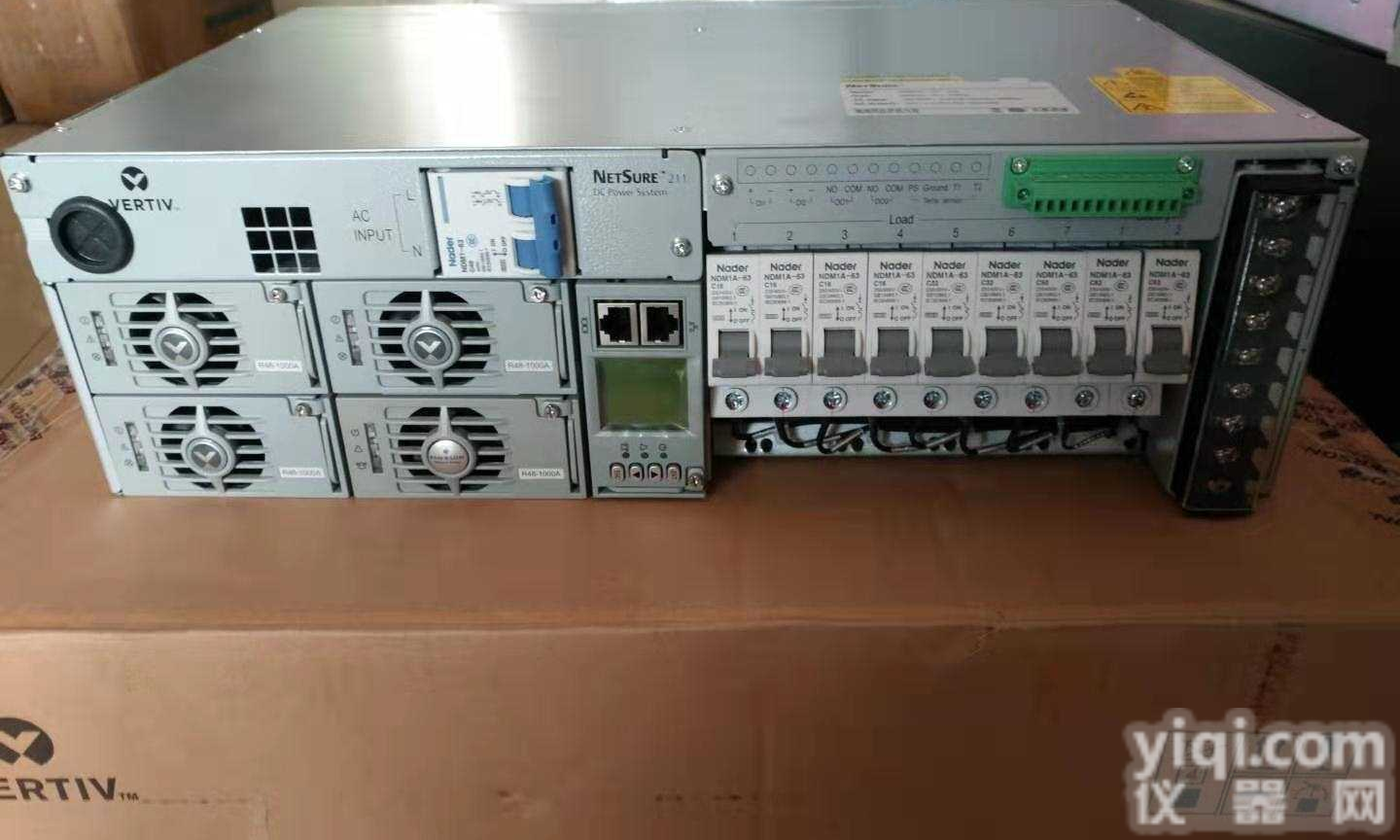

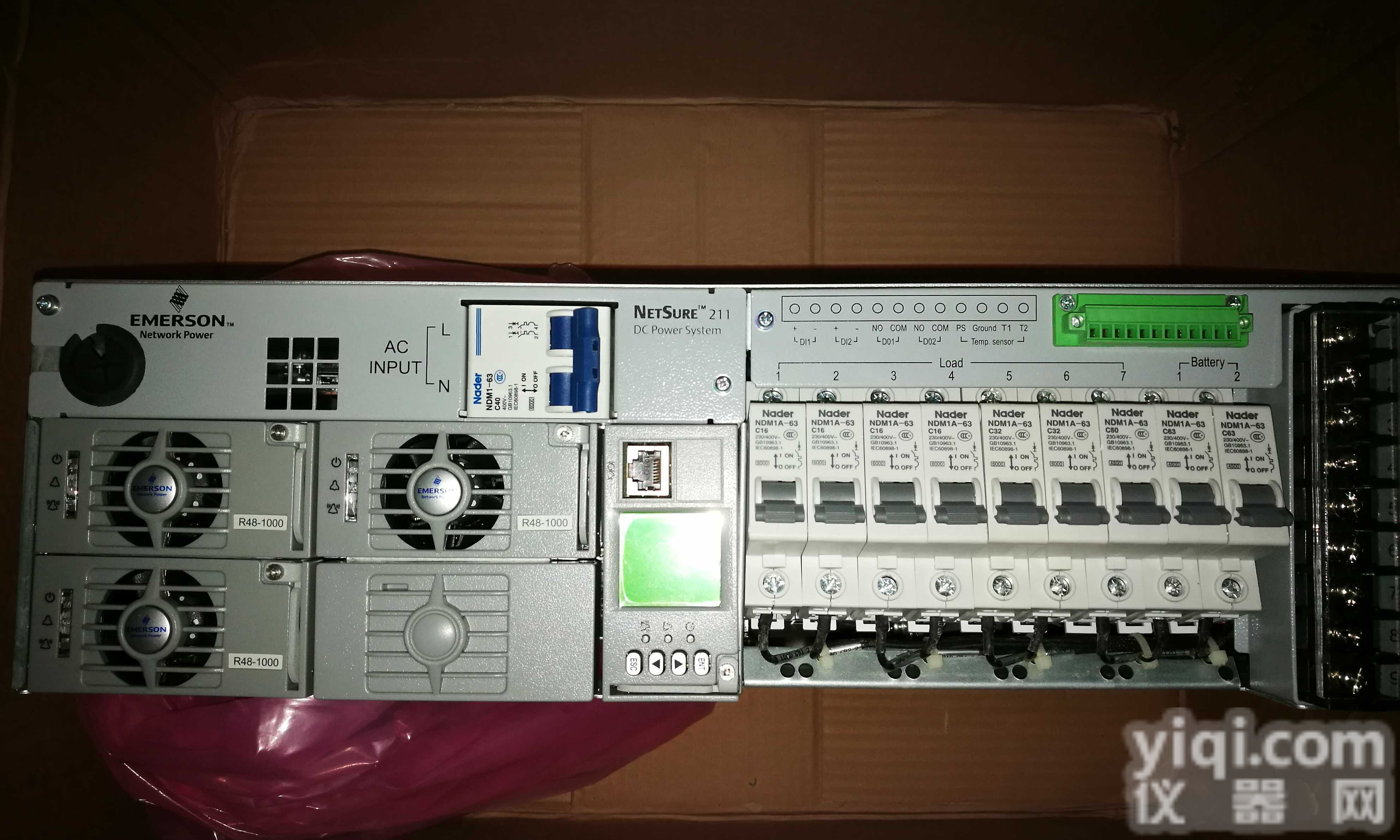

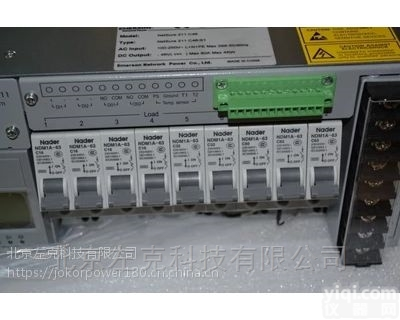

2、产品图片

3、系统特点
采用标准19英寸结构设计，具有良好的通用性
体积小，重量轻，嵌入式安装，节省机房面积和安装成本
全正面操作，方便维护
输入电压范围宽，电网适应能力强
整流模块的工作温度范围宽，环境适应能力强
无损伤热插拔，在线维护，方便快捷
具有全方位的防雷保护设计，提供多路直流配电输出
具有完善的蓄电池管理功能，有效提高蓄电池的使用寿命
提供RS232、网口、干接点等多种通信接口，组网灵活，可实现远程监控
通过CE、UL、TLC等多种国内外相关认证

3、系统配置
整流模块 型号：R48-1000配置：4个
监控模块 型号：M522B，M523B或M221B 标准配置：1个
交流配电 交流输入模式：L＋N＋PE/220V
直流配电 7路负载空开：4×16A/1P，2×32A/1P，1×50A/1P
电池支路 2路电池空开：2×63A/1P,
其他:2路数字量输入接口，2路干接点输出接口，2个温度传感器接口

netsure211c46检查项目
netsure211c46系统类型在产品出厂前已进行设置，检查设置是否与实际系统类型一致（48v/set） ?
依据实际连接的电池组数设置电池熔丝组。默认值：2组 ?
依据实际连接电池组的总容量设置标称容量。默认值：100ah ?
依据电池厂家的要求设置温度补偿系数。温度补偿系数的范围为0mv/℃～500mv/℃。默认值：72mv/℃。（如果未配置温度传感器，此项不设） ?
设置充电限流点。充电限流点范围：0.1c10～0.25c10。默认值：0.1c10?
根据电池供应商推荐的电压设置监控模块。
浮充电压：42v～均充电压，默认值：53.5v
均充电压：浮充电压～58v，默认值：56.4v
对于免均充电池，可以将均充电压设为比浮充电压高0.1v ?
用万用表测量电池电压并记录。进入主菜单→控制输出（密码：2）→模块调压子菜单，将整流模块的输出电压设置为电池的实际电压，插入电池熔芯。再将整流模块的输出电压设置为53.5v?
进入基本参数子菜单，将“管理方式”设置为“自动”
艾默生 netsure211c46检查告警及运行状态
一、netsure211c46检查告警
检查各功能单元是否能触发告警，该告警是否在监控模块上显示。
netsure211c46检查项目
拔出一个整流模块，应产生“模块n通信中断告警”。再接通整流模块，告警自动消失。用同样的方法检查其它整流模块。
断开电池1空开，应产生“电池1支路断”告警。接合输入空开，告警消失。用同样的方法检查电池2支路。断开任一路接有负载的直流输出支路空开，监控模块应产生“负载支路1断”告警。接上该支路，告警应消失。用同样的方法测试其它负载支路。
断开全部电池输入空开，只保留一个整流模块工作，通过监控模块调节整流模块浮充电压，使其低于告警点，系统应发出“直流输出欠压”告警。
整流模块工作，将监控模块的电池管理参数设为“手动”，进入监控模块的输出控制菜单，选取电池“下电”并确认，电池保护接触器应断开，监控模块显示“电池保护”告警。
注：触发以上告警后，约过10s产生相应告警。进入监控模块主菜单→运行信息菜单查阅告警信息

二、检查系统运行状态
电源系统正常工作，无告警。用户可通过监控模块检查系统的运行状态是否正常。
netsure211c46检查项目
系统类型为：48v/set
监控模块显示的交流电压正确
监控模块显示的直流电压与实际电压误差不超过±0.3v ?
监控模块显示的电池电流与实际值误差不超过1％ ?
监控模块显示的整流模块数量与实际安装数量相符
netsure211c46监控模块显示的任何一个整流模块电压、电流、限流值，与设定值相符，且与实际值相符 对于配置有温度传感器的电源系统，netsure211c46监控模块应显示电池环境温度。用手捏住温度传感器的探头，温度显示值发生变化
