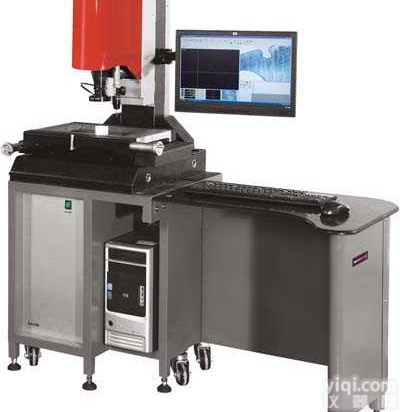

EV-2515 手动型系列二次元影像测量仪EV-2515

产品信息
EV系列 超高性能手动影像测量仪

影像测量仪是集精密机械、光学、电子于一体的精密GX长度测量仪器。被

广泛应用于机械、仪表、钟表、轻工等行业，院校、研究所、计量检定部门

的计量室、实验室和生产车间，本仪器能GX率地检测各种形状复杂工件的

轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀以及

丝攻、模具、零部件等各种工具、刀具和零件，通过二维测量为主，也

可作三维测量的视频测量系统，可以很容易的实现实际测量结果与设计方案

作对比，达到测量、检验、校正、逆向工程设计等目的。

EV系列全自动光学影像测量仪

是专为中小批量重复检查而设计.具有低价位、操作简单、功能强大的特点、特别适用于中小批量抽检用途。

EV系列全自动光学影像测量仪配有本公司开发的SPC统计分析软件。方便用户把测量数据进行统计分析，从而掌握加工流程的误差发展趋势，务求在生产过程中能及时发现问题，修正问题，令生产每一环节都不会出现严重错误和浪费。

SPC统计分析软件提供一系列管制图及方法，例如Xbar-R,Xbar-S,Xmed-R,X-rm等，及多类型的图表表示方法，如直、横、立体、连线等等，使品管工作更方便，大大提升品质管理的效率。


型号


EV-2515


EV-3020


EV-4030


量测行程(X/Y/Z)

250X150X150mm

300X200X200mm

400X300X250mm


外形尺寸

(长宽高)

100X60X40cm

120X72X160cm

120X72X160cm


机身重量

170kg

280kg

410kg


重复性


2um


机台承重量


30kg


操作方式


手动


量测分辨率


0.001mm


X/Y/Z轴

测量精度


(3+L/200)um


光源系统


全电脑程控,USB控制四路上光源,直轴可调下光源


平台结构


00级花岗石机台及立柱


精密测头

(选配)


英国Renishaw高精度接触式精密测头


镜头


超低变形,多段分辨率远心光学设计镜头(Telecetric Lens)


放大倍率


光学放大倍率0.7-4.5X,影像放大倍率20X-125X


标准电脑配置


C4/2.4G/256M内存/40G硬盘 17"寸CRT显示器


影像系统


Easson高解析度CCD影像头(1/2"SONY CCD Sensor)及支专用DSP


信息声明：本产品供应信息由仪器网为您整合，供应商为（宁波乔福贸易有限公司），内容包括 （EV-2515 手动型系列二次元影像测量仪EV-2515）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （EV-2515 手动型系列二次元影像测量仪EV-2515）的信息，请直接联系供应商，给供应商留言！
