BTS-50V20A动力电池检测设备 比亚迪、ATL的选择-新威测试仪 BTS BFGS BMS 电池检测柜

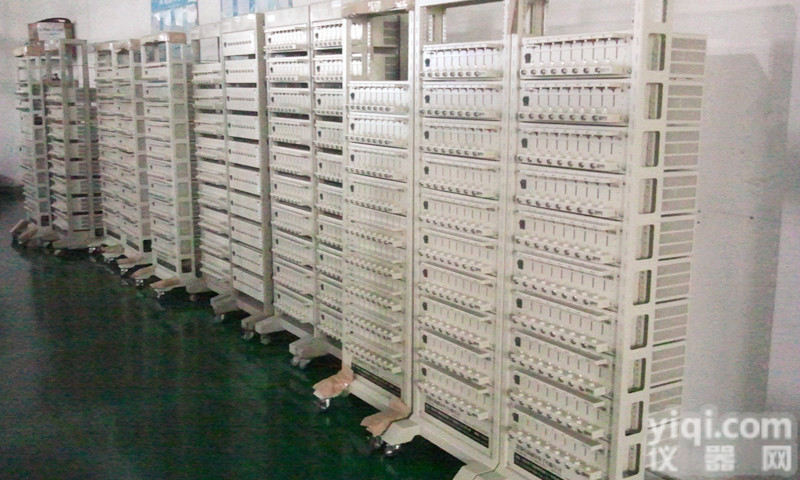

是否提供加工定制是类型指针式 品Pai新威型号BTS-50V20A动力电池检测设备 电流测量范围充电: 40mA~20A； 放电: 40mA~20A（A） 电流测量精度± 0.1% of FS（A） 电压测量范围充电: 100mV~50V； 放电: 2.5V~50V（V） 电压测量精度± 0.1% of FS（V） 内阻测量范围-（mΩ） 内阻测量精度-（mΩ） 温度测量范围0℃ ~ 80℃（℃） 温度测量精度±2（℃） 容量测量范围0-20（AH） 容量测量精度± 0.1% of FS（AH） 电源电压380（V） 功率11093（W） 重量250（Kg） 外形尺寸606*606*1790mm 规格36U BTS Series : 设备型号：BTS-50V20A动力电池检测设备 设备物料编码：CT-3008W-50V20A-T一、设备综合性能1.1硬件特性　　系统硬件稳定可靠，每个通道有独立的恒流及硬件恒压源；　　设备采用模块化设计，独立性强，易于维护；　　夹具种类齐全，可适应不同规格型号的电池、钮扣电池、组合电池的测试；　　内部供电使用GX率开关电源，节能效果显著，每个功率管有独立保护电路，保证设备安全可靠运行；　　采用四线法测量，Z大限度的排除接触误差，提高测量精度；　　通道独立控制，互不干扰；　　 散热系统效率高，能有效保证设备24小时满负荷的情况下正常工作；　　硬件采用双环控制，恒流到恒压无尖峰，保护电池。1.2软件特性　　采用上位机客户端模式控制和管理测试设备及测试数据，支持自动化测试方案；　　每个通道可独立编程测试，任何情况下的“停止”后（包括断电）的工步都具有“接续”功能，有效防止当前数据的丢失；　　上位机兼容性强，可适应不同版本的下位机，同时具有友好人机交互界面，方便操作；　　数据采集速度快，精确捕抓电压电流的变化细节（16bit的AD），具备日志功能；　　强大的数据及曲线处理功能；完善的报表功能，支持四种报表类型和多种种报表格式：　　所见即所得报表：可见的数据导出　　常规报表：导出整个NDA数据文件　　分层报表：循环层、工步层、记录层数据分离导出　　自定义报表：用户可以自己定义导出报表的模板　　数据及曲线可导出至EXCEL、TXT、均可编辑处理；　　数据分析系统操作简单方便，并集中管理分析统计所有的数据；　　随机免费附送专业工具软件，包括电压电流精度校准软件。可改箱号，可变量程。二、技术参数指标项目指标参数工作温度范围0℃ ~ 40℃存储温度范围-10℃ ~ 50℃工作环境相对湿度范围30% ~ 80% RH（没有水汽凝结）存储环境相对湿度范围30% ~ 90% RH（没有水汽凝结)产品图片图片仅供参考，以实物为准输入电源AC 380 V ±10% / 50 Hz输入功率11093W分辨率AD:15bit;DA:12bit;输入阻抗≥1MΩ电压每通道输出范围充电: 100mV~50V； 放电: 2.5V~50V精度± 0.1% of FS稳定度± 0.1% of FS电流单通道输出范围充电: 40mA~20A； 放电: 40mA~20A精度±0.1% of FS稳定度±0.1% of FS功率单通道功率1000W稳定度±0.2% of FS时间电流响应时间电流到20A的硬件响应时间为20ms工步时间范围≤（365*24）小时/工步 (时间格式支持00：00：00(h、min、s)数据记录数据记录条件时间Δt：（1 ~60000S）电压ΔV：(100mV - 50V)电流ΔI：（40mA-20A)记录频率1Hz充电充电模式恒流、恒压、恒流恒压充电截止条件主通道：电压、电流、相对时间、容量辅助通道：用户可选放电放电模式恒流、恒功率放电主通道：电压、电流、相对时间、容量辅助通道：用户可选循环循环测试范围1~100000次单循环工步数63循环嵌套具有嵌套循环功能，Z大支持3层嵌套保护软件保护● 掉电数据保护●具有脱机测试功能● 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、延时时间硬件保护添加防反接保护模块通道特点恒流源与恒压源采用独立双闭环结构通道控制模式独立控制电压电流检测采样四线制连接噪声<85dB上位机通讯方式RS232数据输出方式EXCEL、TXT、图表通信接口网口/串口夹具类型通用型夹具/聚合夹具/鳄鱼夹具每机柜通道数8机箱尺寸（W*D*H）36U机箱,606*606*1790mm
