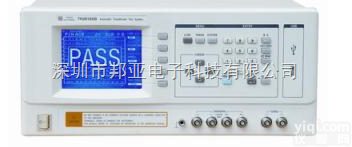

TH2818XC 同惠自动变压器测试系统TH2818XC

是否提供加工定制	是	类型	变压器参数测量仪
品Pai	同惠	型号	TH2818XC
测量范围	0.00001 Ω — 99.9999 MΩ	测量精度	0.05%
频率	20 Hz~300 k（HZ）	电源	220V/110V

性能特点

电子变压器低压参数快速扫描测试 中英文可选操作界面 320×240点阵大型图形LCD显示... 30 Ω, 100 Ω两种不同信号源... 开路/短路/负载校准，变压器偏差扣除... 测试电平监视功能 电压或电流的自动电平控制ALC功能 可选USB盘数据外存并与计算机交换数... 40组内部变压器扫描设定可供储存及调... 可选HANDLER,GPIB接口

TH2818XC：LCR数字电桥+变... 测试频率20Hz—300kHz, 分... 直流电阻、匝比、漏感、极性等变压器参... 0.05%的基本LCR参数测量准确度... 内建比较器, 10档分选及档计数功能... 10点列表扫描功能 可选±10V（±100mA）内部直流... 20组内部仪器设定可供储存及调用 标准RS232C接口 可选配计算机编程变压器参数软件

Features

Fast scanning meas... Chinese and Englis... 320*240 dot-matrix... 2 different signal... Open, Short and Lo... Test signal level ... Automatic level co... Optional USB savin... 40 sets of transfo... Optional HANDLER,G...

48-channel transfo... Measurement freque... Transformer parame... Basic accuracy of ... Built-in comparato... 10-point list swee... Optional ±10V (±10... 20 sets of instrum... Standard RS232C in... Optional programmi...

简要说明TH2818XC自动变压器测试系统是一种专用于各种电子变压器品质检验的多功能、自动化的变压器综合参数测试系统。该系统可提供20Hz-300kHz的测试频率，变压器扫瞄测试涵盖了变压器的各种低压参数，包括电感L、漏感量Lk、圈数比Turn-ratio、直流电阻DCR、阻抗Z、线圈间容量C，品质因素Q、串联等效电阻额ESR、相位Ps，引脚短路检查等。 本系统采用先进的数字采样技术及高速长寿命扫描测试夹具，使以往费时低效的变压器检验变得快速、精确。该系统可选择多种输出阻抗模式，使测试仪器间因输出阻抗差异造成的电感量差异问题得以完善解决。选择电感量换算的圈数比测量技术，可大大改善低藕合系数变压器因漏磁过高引起之圈数比量测误差问题。选择仪器提供100mA偏流源(选件)可以比其它同类产品高出近一倍的速度对网络变压器、滤波器等产品进行DC偏流测试，且测试结果可与Agilent 4284A所测结果保持一致。 TH2818XC还是一种高精度、高速度、测试范围宽、6位测试分辨率的LCR数字电桥，提供了与TH2818型自动元件仪相同（除频响特性分析）的全部功能，可满足生产线质量保证、进货检验及实验室高精确度测量的要求。Brief descriptionTH2818XC meter is an automatic transformer multi-parameter measurement instrument used for quality control of electronic transformer over a wide range of frequency (20 Hz to 300 kHz). Almost all low-voltage transformer parameters can be scanned. The primary parameters include Inductance L, Leakage Inductance Lk, Turns-Ratio Tr, DC resistance DCR, Impedance |Z|, and Capacitance (between windings) C etc.; The secondary parameters include Quality Factor Q , ESR and Phase etc., Pin short can also be detected. The advanced digital sampling technique and high-speed scanning test fixture make the transformer inspection more accurate and efficient, which used to be of low efficiency before such a system was used. The system provides several signal output impedances for selection in order to be compatible with some well-known LCR instrument providers when an inductor is measured. Turns-ratio is calculated by the inductance of primary and secondary windings, which decreases the measurement error caused by large leakage of magnetic flux, for example low-coupling coefficient transformer. 100mA bias source (option) is selected to perform DC bias measurement for network transformer, filter, etc. at as 2 times speed as other instruments. And the measurement result can be compatible with that of Agilent 4284A. TH2818XC is also a precision impedance measurement instrument with 6-digit resolution and high speed over a wide measurement range, having all the functions of TH2818 automatic component meter except frequency response analysis. It can be used for incoming inspection of components, quality control of product line and laboratory use.

产品型号：	TH2818XC
变压器综合测试系统
系统特性	48路变压器扫描测试+LCR数字电桥
测量功能
LCR测试参数	|Z|, |Y|, C, L, X, B, R, G, D, Q, θ
变压器扫描参数	匝比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路
基本准确度	LCRZ，DCR：0.05%、匝比：0.5%
等效电路	串联,并联
数学功能	值偏差, 百分比偏差
量程方式	自动, 保持, 手动选择
触发方式	内部, 手动, 外部，总线
测量时间（≥1kHz）	快速: 32ms, 中速: 90ms, 慢速: 650ms
平均次数	1—255
延时时间	0—60s, 以1ms步进
校准功能	开路 / 短路点频、全频清零，负载校准
测试端配置	五端
显示方式	直读，Δ，Δ%，V/I（被测电压/电流监视）
显示器	6位分辨率，320×240点阵图形LCD显示
测试信号
测试信号频率	20 Hz－300 kHz, 分辨率: 10mHz
输出阻抗	圈数测试：≤2V，10Ω； >2V，30 Ω 其它：30 Ω , 100 Ω可选择
测试信号电平	LCR测试：5 mV－2 V 、圈数测试：5 mV－4 V、自动电平范围：10 mV－1 V 精度：5%、分辨率：1mV
直流偏置源	0V，1.5V，2V，准确度：1%、使用TH1902B可施加0-10V的直流偏置电压和0-1A的直流偏置电流
测量显示范围
|Z|, R, X	0.00001 Ω — 99.9999 MΩ
DCR	0.001 Ω — 99.9999 MΩ
|Y|, G, B	0.00001µS — 99.9999 S
C	0.00001 pF — 9.9999 F
L	0.00001 µH — 9999.99 H
D	0.00001 — 9.99999
Q	0.00001 — 99999.9
θ (DEG)	-179.999º — 179.999 º
θ (RAD)	-3.14159 — 3.14159
Turn-Ratio	1：100—100：1
Δ%	-999.999% — 999.999%
其它
比较器	十档分选，档计数
存储器	保存20组LCRZ设定文件、保存40组扫瞄设定文件
接口	RS232C，USB盘适配器、Scanner，GPIB(选件)
其它技术指标
工作温度、湿度	0℃－40℃, ≤ 90%RH
电源要求 电压 频率	198V－242V 47.5Hz－63Hz
功耗	≤ 80 VA
体积(W×H×D)	430mm×185mm×473mm
重量	约13 kg
