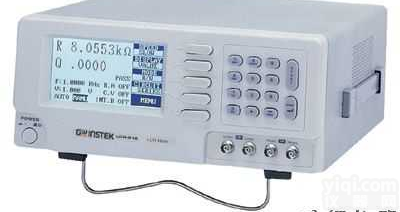

LCR-8110G 固纬LCR测试仪LCR-8110G

类型	智能LCR测量仪	品Pai	固纬
型号	LCR-8110G	测量准确度	±0.1% (R, Z, X, G, Y, B, L, C)（%）
测量频率	20Hz ~ 10MHz（Hz）

高精度LCR测试仪, 20Hz ~ 10MHzLCR-8110G高精度LCR测试仪，提供高达1MHz宽广的测量频率范围以及0.1%的基本精确度。另外，还包括DC电阻测量以及电压/电流监测功能，并搭配5.6”LCD可以同时显示所有测试参数及结果。多步骤测试功能可以针对同一待测体一次执行不同参数的测量，快速分析待测体的特性；并且每组编程包括30个测试步骤，每个步骤均可以设置测试参数和限制，执行Pass/Fail判定。图表模式功能，LCR-8110G将以图表的形式，显示元器件的阻抗特性随着扫描频率或电压的变化所呈现的规律，并以曲线图的形式显示结果。标准配备的GPIB和RS-232C接口，可以用于设备远端控制和读取测试结果。LCR-8110G系列丰富的特点让您的测试任务变得更加简单而实用。特点※ 宽广的测试频率范围20Hz~10MHz※ 0.1%基本精确度※ 6位解析度※ DC电阻测量※ 带有被测元件电压/电流监控的测量功能※ 带有判断警报的PASS/FAIL测试功能※ 超大LCD显示屏和友好的用户界面※ 多步骤模式※ 图表模式※ 标准RS-232C/GPIB接口技术规格测试频率20Hz ~ 10MHz, 5 位数, ±0.005%输入阻抗100Ω基本准确度±0.1% (R, Z, X, G, Y, B, L, C)测试速度交流 (> 2kHz) 直流Z大(MAX): 75mS Z大(MAX): 30mS快速(FAST): 150mS 快速(FAST): 60mS中速(MEDIUM): 450mS 中速(MEDIUM): 120mS慢速(SLOW): 600mS 慢速(SLOW): 900mS测试信号电平

≦3MHz：10mV~2Vrms, 1mV/Step or 10mV/Step, 2%±5mV
＞3MHz：10mV~1Vrms, 1mV/Step or 10mV/Step, 2%±5mV

短路电流Z大20mA测量范围R, Z, X 0.1mΩ ~ 100MΩG, Y, B 10nS ~ 1000SL 0.1nH ~ 100kHC 0.01pF ~ 1FD 0.00001 ~ 9.9999Q 0.1 ~ 9999.9θ -180° ~ +180°Rdc 0.1mΩ ~ 100MΩ测量参数阻抗 (Z), 相位角 (θ), 电感 (L), 电容 (C),
交流电阻 (Rac), 品质因数 (Q),损耗因数 (D),
导纳 (Y), 电导 (G), 电抗 (X), 电纳 (B),
直流电阻 (Rdc)串联 / 并联等效电路C + R, C + D, C + Q, L + R, L + Q, L + D串联等效电路X + R, X + D, X + Q并联等效电路C + G, B + G, B + D, B + Q, B + R, L + G向量测量组合Z + Phase Angle, Y + Phase AngleLCD显示屏320 x 240 点阵显示接口RS-232, GPIB电源AC 115V ±10% / 230V ±10% (可选), 50/60Hz尺寸&重量330(宽) x 170(高) x 340(深)mm, 约5公斤
