| 是否提供加工定制 | 否 | 类型 | 变压器参数测量仪 |

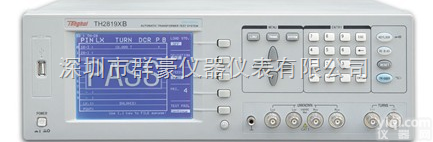

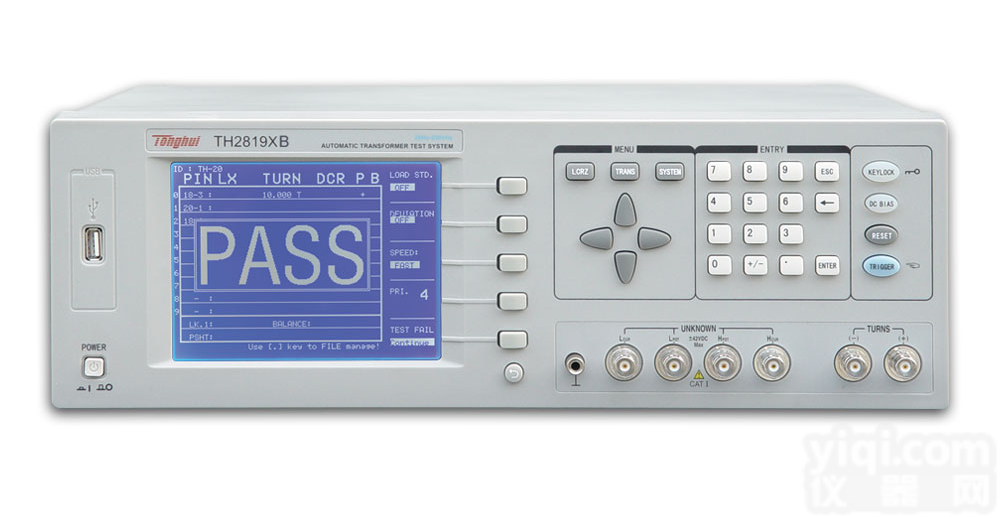

| 品Pai | 常州同惠,TH,源恒通,YHT | 型号 | TH2819XB，TH-2819XB，TH 2819XB |
| 测量范围 | 见说明 | 测量精度 | 见说明 |
| 功率 | 见说明（KW） | 频率 | 见说明（HZ） |
| 重量 | 见说明（kg） | 尺寸 | 见说明（mm） |
| 电源 | 见说明 |

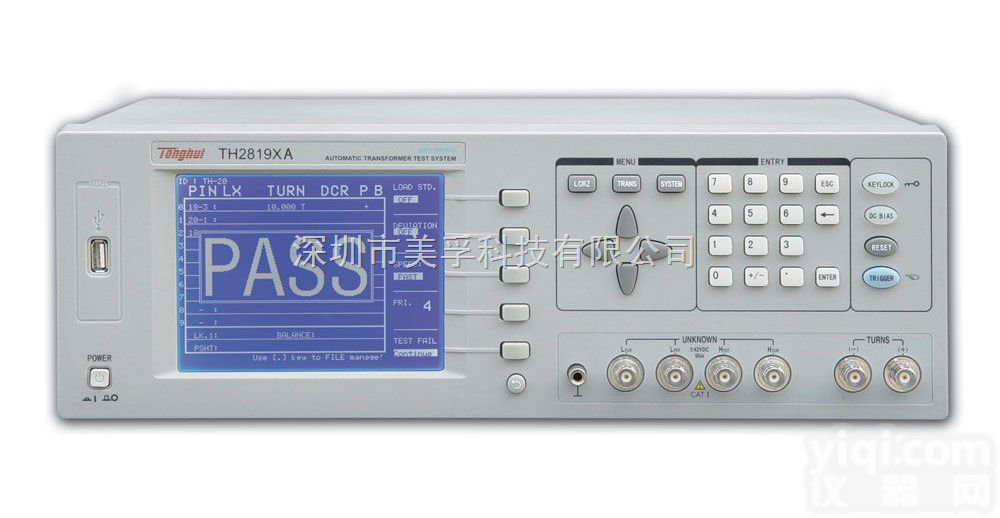

型号 | TH2819XA | TH2819XB | ||
系统特性 | 20路变压器扫描测试+LCR数字电桥 | 20路变压器扫描测试 | ||
测量功能 | ||||
测试 参数 | LCR | |Z|, |Y|, C, L,X, B, R, G, D, Q, θ DCR,匝比,相位,漏感 | ------ | |
变压器扫描 | 匝比,圈数,相位,电感,电容,漏感,品质因数,交流电阻,直流电阻,平衡,引脚短路 | |||
基本准确度 | LCRZ，DCR：0.1%；匝比：0.5% | |||
等效电路 | 串联,并联 | |||
数学功能 | 值偏差,百分比偏差 | |||
量程方式 | 自动,保持,手动选择 | |||
触发方式 | 内部,手动,外部 | |||
测量时（≥1kHz） | 快速:32ms,中速:90ms,慢速:650ms | |||
平均次数 | 1—255 | |||
延时时间 | 0—60s,以1ms步进 | |||
校准功能 | 开路/短路点频、全频清零，负载校准 | |||
测试端配置 | 五端 | |||
显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） | |||
显示器 | 6位分辨率，320×240点阵图形LCD显示 | |||
测试信号 | ||||
测试信号频率 | 20Hz－200kHz,分辨率:10mHz | |||
输出 阻抗 | 圈数测试 | 测试电平≤ 2V，10Ω、30 Ω、100 Ω可选择 > 2V, 30 Ω , 100 Ω可选择 | ||
其它 | 30 Ω , 100Ω可选择 | |||
测试信号电平 | LCR测试：5mV－2 V准确度：10% 圈数测试：5mV－4V准确度：10% 自动电平范围：10mV－1V准确度：5% | |||
电平Z小分辨率 | 1mV | |||
直流 偏置源 | 内部 | 0V，1.5V，2V，准确度：1% | ||
选配 | TH1902A：0-10V的直流偏置电压、0-100mA的直流偏置电流 | |||
TH1902B：0-1A直流偏置电流 | ||||
测量显示范围 | ||||
|Z|, R,X | 0.00001 Ω —99.9999 MΩ | |||
DCR | 0.001 Ω —99.9999 MΩ | |||
|Y|, G,B | 0.00001µS —99.9999 S | |||
C | 0.00001 pF —9.9999 F | |||
L | 0.00001 µH —9999.99 H | |||
D | 0.00001 —9.9999 | |||
Q | 0.00001 —9999.9 | |||
θ(DEG) | -179.999º —179.999 º | |||
θ(RAD) | -3.14159 —3.14159 | |||
Turn-Ratio | 1：0.01—100：1 | |||
Δ% | -999.999% —999.999% | |||
其它 | ||||
比较器 | 十档分选，档计数 | ------ | ||
存储器 | 20组LCRZ设定文件；40组扫瞄设定文件 | 40组扫瞄设定文件 | ||
接口 | RS232C、USBHOST、Scanner | |||
