TH2818XB，TH-2818XB，TH 2818XB TH2818XB常州同惠TH-2818XB自动变压器测试系统TH 2818XB
- 型号：TH2818XB，TH-2818XB，TH 2818XB
- 产地：广东 深圳市
- 供应商：深圳市源恒通科技有限公司
- 供应商报价： 23800.00￥/台
- 标签：TH2818XB常州同惠TH-2818XB自动变压器测试系统TH 2818XB,TH2818XB常州同惠TH-2818XB自动变压器测试系统TH 2818XB价格,TH2818XB常州同惠TH-2818XB自动变压器测试系统TH 2818XB厂家
产品信息
| 是否提供加工定制 | 否 | 类型 | 变压器参数测量仪 |
| 品Pai | 常州同惠,TH,源恒通,YHT | 型号 | TH2818XB，TH-2818XB，TH 2818XB |
| 测量范围 | 见说明 | 测量精度 | 见说明 |
| 功率 | 见说明（KW） | 频率 | 见说明（HZ） |
| 重量 | 见说明（kg） | 尺寸 | 见说明（mm） |
| 电源 | 见说明 | | |

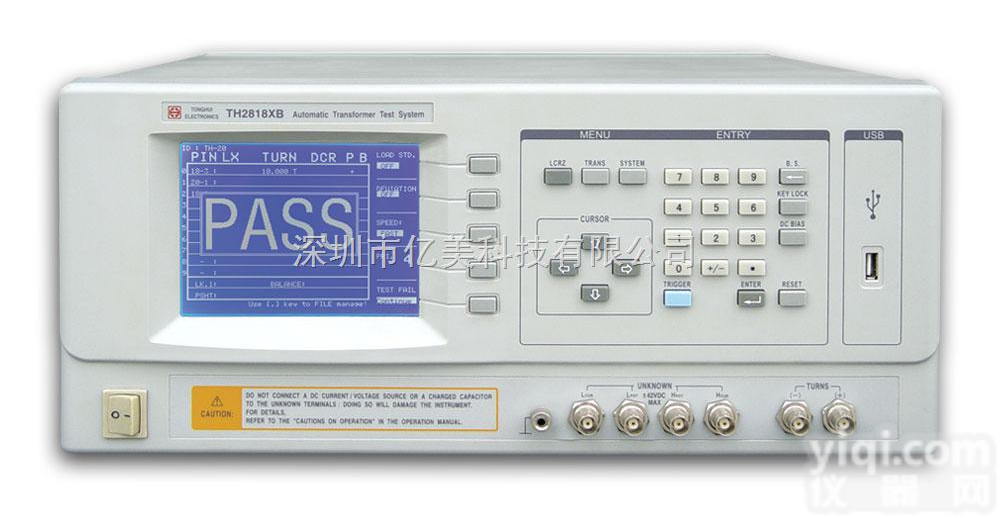

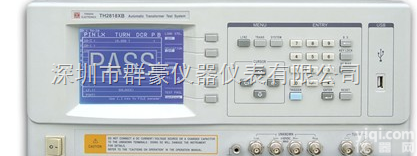

TH2818XB常州同惠TH-2818XB自动变压器测试系统TH 2818XB
简要介绍
TH2818X系列自动变压器测试系统是一种专用于各种电子变压器品质检验的多功能、自动化的变压器综合参数测试系统。该系统可提供20Hz-300kHz的测试频率，变压器扫瞄测试涵盖了变压器的各种低压参数，包括电感L、漏感量Lk、圈数比Turn-ratio、直流电阻DCR、阻抗Z、线圈间容量C，品质因素Q、串联等效电阻额ESR、相位Ps，引脚短路检查等。
本系统采用先进的数字采样技术及高速长寿命扫描测试夹具，使以往费时低效的变压器检验变得快速、精确。该系统可选择多种输出阻抗模式，使测试仪器间因输出阻抗差异造成的电感量差异问题得以完善解决。选择电感量换算的圈数比测量技术，可大大改善低藕合系数变压器因漏磁过高引起之圈数比量测误差问题。选择仪器提供100mA偏流源(选件)可以比其它同类产品高出近一倍的速度对网络变压器、滤波器等产品进行DC偏流测试，且测试结果可与Agilent 4284A所测结果保持一致。

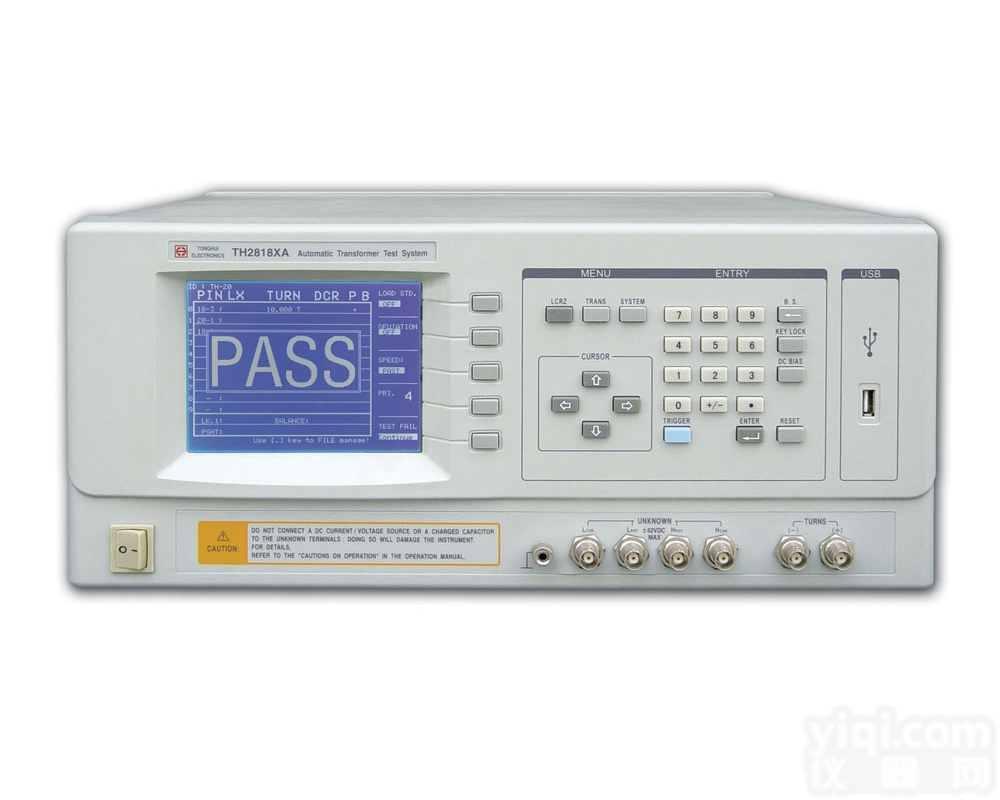

TH2818XA/TH2818XC
还是一种高精度、高速度、测试范围宽、6位测试分辨率的LCR数字电桥，提供了与TH2818型自动元件仪相同（除频响特性分析）的全部功能，可满足生产线质量保证、进货检验及实验室高精确度测量的要求。
技术参数
| 系统特性 |
| TH2818XA | 20路变压器扫描测试+LCR数字电桥 |
| TH2818XB | 20路变压器扫描测试 |
| TH2818XC | 48路变压器扫描测试+LCR数字电桥 |
| 测量功能 |
| LCR测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ ，DCR,匝比,相位 |
| 变压器扫描参数 | 匝比,圈数,相位,电感,电容,漏感,品质因数,交流电阻,直流电阻,平衡,引脚短路 |
| 基本准确度 |
LCRZ
，DCR：0.05%；匝比：0.5%
|
| 等效电路 | 串联,并联 |
| 数学功能 | 值偏差,百分比偏差 |
| 量程方式 | 自动,保持,手动选择 |
| 触发方式 | 内部,手动,外部，总线 |
| 测量时间（≥1kHz） | 快速: 32ms,中速: 90ms,慢速: 650ms |
| 平均次数 | 1—255 |
| 延时时间 | 0—60s,以1ms步进 |
| 校准功能 | 开路/短路点频、全频清零，负载校准 |
| 测试端配置 | 五端 |
显示方式
|
直读，
Δ，Δ%，V/I（被测电压/电流监视）
|
显示器
|
6
位分辨率，320×240点阵图形LCD显示
|
| 测试信号 |
| 测试信号频率 | 20 Hz－300 kHz,分辨率: 10mHz |
| 输出阻抗 | 圈数测试：≤2V，10Ω；>2V，30 Ω；其它：30 Ω , 100 Ω可选择 |
| 测试信号电平 | LCR测试：5 mV－2 V；圈数测试：5 mV－4 V
自动电平范围：
10 mV－1 V精度：5%；分辨率：1mV
|
| 直流偏置源 | 0V，1.5V，2V，准确度：1%
使用
TH1802A可施加0-10V的直流偏置电压和0-100mA的直流偏置电流
|
| 测量显示范围 |
| |Z|, R, X | 0.00001 Ω — 99.9999 MΩ |
| DCR | 0.001 Ω — 99.9999 MΩ |
| |Y|, G, B | 0.00001µS — 99.9999 S |
C
|
0.00001 pF — 9.9999 F
|
L
|
0.00001 µH — 9999.99 H
|
D
|
0.00001 — 9.9999
|
Q
|
0.00001 — 9999.9
|
θ (DEG)
|
-179.999º — 179.999 º
|
θ (RAD)
|
-3.14159 — 3.14159
|
Turn-Ratio
|
1
：100—100：1
|
Δ%
|
-999.999% — 999.999%
|
其它
|
比较器
|
十档分选，档计数
|
存储器
|
保存
20组LCRZ设定文件
保存
40组扫瞄设定文件（TH2818XA/TH2828XB）
保存
10组扫瞄设定文件（TH2818XC）
|
接口
|
RS232C
，USB盘适配器（TH2818XB为选件） ；Scanner，GPIB(选件)
|
一般技术指标
TH2818XA/TH2818XB/TH2818XC
工作温度、湿度
|
0°C－40°C,£90%RH
|
电源要求
|
电压
|
198V－242V
|
频率
|
47.5Hz－63Hz
|
功耗
|
≤ 80 VA
|
体积(W×H×D)
|
430mm×185mm×473mm
|
重量
|
约13 kg
|
TH1801A/TH1801B/TH1803-48
工作温度、湿度
|
0°C－40°C,£90%RH
|
体积(W×H×D)
|
TH1801A/B
|
270mm×186mm×73mm
|
TH1803-48
|
310mm×270mm×110mm
|
重量
|
TH1801A/B
|
约4 kg
|
TH1803-48
|
约4.9 kg
|
订货信息
TH2818XA
型自动变压器测试系统
TH2818XB
型自动变压器测试系统
TH2818XC
型自动变压器测试系统
随机附件
TH26005-1
四端测试夹具
TH26011
四端开尔文测试电缆
TH26004B
二端测试电缆
TH26016
变压器扫描控制电缆
TH2881-001
脚踏启动开关
TH26010
镀金短路板
TH26025 USB
盘适配器（TH2818XB无）
TH1801A
气动变压器扫描夹具（TH2818XA）
TH1801B
手动变压器扫描夹具（TH2818XB）
TH1803-48
变压器扫描夹具（TH2818XC）
TH26016 Handler/Scanner
控制电缆
TH1801-EXT3 5mm
锁紧器（TH2818XC无）
可用选件
TH26001
四端测试夹具
TH26005-2
四端测试夹具
TH26006
轴向元件测试夹具（与TH26005配合使用）
TH26007
磁环测试夹具
TH26008 SMD
元件测试夹具
TH26009 SMD
元件测试钳
TH26011A
四端对开尔文测试电缆
TH1802A 100mA/10V
偏流板
TH1802B 1A DC
偏流板
TH1801-EXT…
变压器锁紧器（特殊尺寸可按图定制）
TH26025 USB
盘适配器
TH26026 USB
盘
TH26016 Handler/Scanner
控制电缆
TH26017 USB
接口控制电缆
TH26025 USB
盘适配器
TH10002 GPIB
接口板
TH26033 GPIB
接口电缆
TH26034 RS232C
接口电缆TH2818XB常州同惠TH-2818XB自动变压器测试系统TH 2818XB
