| 量测参数 |
| ｜Z｜、 ｜Y｜、Θ、R、X、G、B、L、C、Q、D、ESR、DCR |
| 等效电路模式 | 串联/并联 |
| 运算模式 | 值/百分比 |
| 频率范围 |

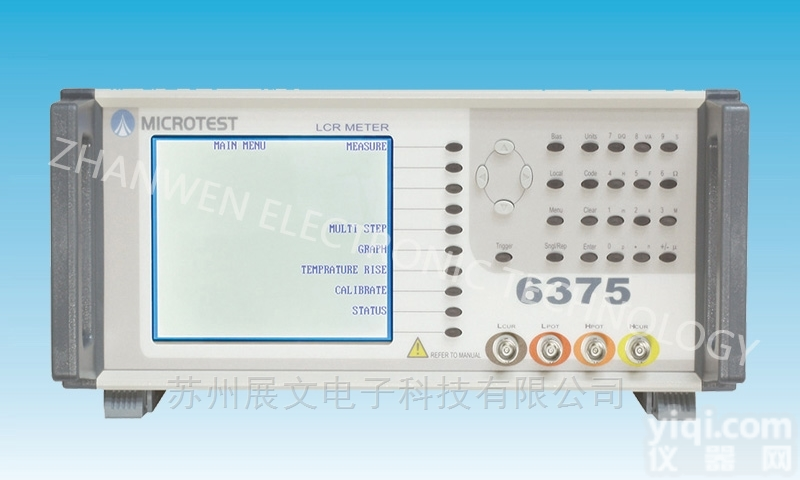

| 6375 | 20Hz ~ 200KHz |
| 频率微调分辨率 | 5 Digits |
| 频率输出JZ度 | ±0.01% |
| 输出阻抗 | 100Ω |
| AC信号位准 | 10mV to 2V rms (1m Vrms 分辨率) |
| 量测范围 |
| ｜Z｜ R X | 0.1 mΩ ~ 100MΩ |
| ｜Y｜ G B | 10nS ~ 1000S |
| C | 0.01pF ~ >1F |
| L | 0.01nH - 100KH |
| D | 0.00001 ~ 9.9999 |
| Q | 0.1 ~ 9999.9 |
| Θ | -180° ~ +180° |
| DCR | 0.1mΩ ~ 100MΩ |
| Δ% | -999.99% ~ 999.99% |
| 基本精确度 |
| ±0.1% ｜Z｜,R,X,｜Y｜,G,B,C,L |
| 量测速度 |
| DC | AC |
| Max : | 30mS | 75mS |
| Fast : | 60mS | 150mS |
| Medium : | 120mS | 450mS |
| Slow : | 500mS | 600mS |
| LCD显示器 | 320*240 dot-matrix display |
| 偏差校正功能 | Zero OPEN / SHORT 避免夹具或治具上的杂乱电阻引起误差 |
| 比较器 | 依主参数或次参数设定上下限 |
| 其它功能 |
| 设定数据存盘 | 内建式内存, 可储存64组Multi-step设定 |
| 断电自动存档 | 当关闭电源或断电时, 设定数据将自动存盘且于下次开机时回复。 |
| 界面 | RS-232, GPIB, Handler (选项) |
| 其它规格 |
| 使用电源 | 输入电压 90 ~ 132Vac or 198 ~ 264Vac(可切换) |
| 频率 | 47 ~ 66Hz |
| 测试环境 |
| 操作温度 | 10℃ to 40℃ |
| 相对湿度 | ＜95% at 40℃ |
| 尺寸与重量 |
| 高度 | 150mm |
| 宽度 | 340mm |
| 深度 | 460mm |
| 重量 | 6.5kgs |
