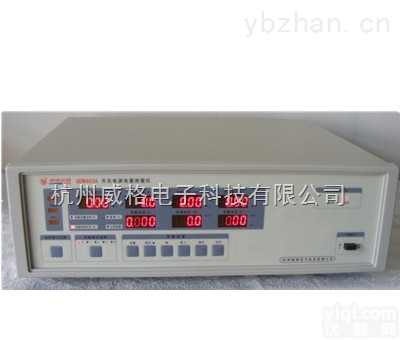

GDW403A 新 变压器电量测试仪 开关电源 测试仪GDW403A

是否提供加工定制	是	类型	变压器参数测量仪
品Pai	VIGOR	型号	GDW403A
测量范围	5.0-500V	测量精度	0.5级
功率	0.01-1（KW）	频率	50（HZ）
重量	5（kg）	尺寸	385*115*340（mm）
电源	220

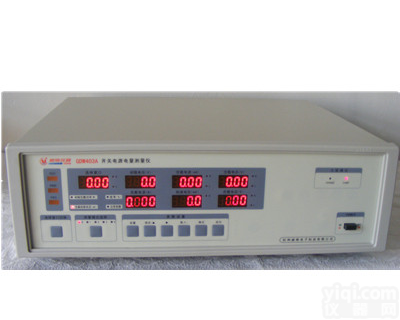

GDW403A 变压器电量测试仪、开关电源测试仪GDW403A变压器·开关电源电量测量仪是为变压器、开关电源测试所设计的专用仪柒。测量仪器采用高速、流水线、先进的精简指令集结构的全新ARM7TDMI-S内核，运算速度高达60MIPS，同时配备了集成高速数字滤波器的A/D进行采样。采用了七个LED显示窗口测量变压器（开关电源）的初级电压、电流的真有效值、次级电压、电流的真有效值（交流）或平均值（直流）、次级电压纹波的峰峰值，测量精度0.5级，具有测试速度快、精度高、使用方便、轻巧美观等优点。适用于各种单组输出电源变压器，单组输出开关电源、充电器（如充电器、笔记本电脑充电器等）及LED驱动电源等产品的生产线和实验室检测。一、主要特点：1.测量范围更宽：可适用于当前绝大部分的变压器、开关电源产品检测，空载电流可测至0.5mA，功率可测至0.01W，次级电压电流范围更宽：电压可达300V，电流可达20A。2.符合能源之星Energy star/IEC 62301/能耗产品生态设计需求指令（EUP Eco-design）测量要求。3.抗冲击能力强：增加初次级硬件保护功能，可防止初次级接反时瞬间电压（可达几千伏）过高带来的安全隐患及仪器的损坏。4.测量时间更快：速度选择更灵活，时间以100ms、200ms、300ms、500ms、1000ms范围选择，客户根据产品特点，灵活选择测量时间，大大提高测试效率。5.报警时间更短：设置更灵活，合格判定时间以0.2～9.9s范围内选择，客户根据产品的特点，合理选择判定时间，以并大大提高测试效率。6.合理选择启动电流门槛值：根据产品特点，合理选择启动电流值（0.500～2000mA）。7.订单化设置操作，易于管理：可多达200组订单号设置，每组订单可方便设置/调出对应产品的相应参数的上下报警值。8.丰富的通讯及强大的组网功能：具有RS232(或适配RS485)通讯接口功能，可选择电脑软件组或自动测试系统。9. 五种操作模式，满足用户不同应用场合：Mode 0：常态测量模式；Mode 1：空载测量；Mode 2：负载测量；Mode 3：空、负载测量；Mode 4：空、负载测量（无空载电压）。二、技术指标

测量参数		测量范围	测量误差	分辨率
初级电压（V）		5.0～500.0（V）	±(0.4%读数+0.1%量程)	0.1V
初级功率（W）		0.01～100.0～1000(W)	±(0.4%读数+0.1%量程)	0.01W
初级电流（mA）	20mA档	0.50～20.00（mA）	±(0.4%读数+0.1%量程)	0.01mA
	200mA档	0.50～200.0(mA)	±(0.4%读数+0.1%量程)	0.01 mA
	2000mA档	10.0～2000(mA)	±(0.4%读数+0.1%量程)	0.1 mA
次级交流电压（V）	60V档	1.00～60.00(V)	±(0.4%读数+0.1%量程)	0.01 V
	300V档	1.0～300.0(V)	±(0.4%读数+0.1%量程)	0.1V
次级交流电流（A）	档	0.010～5.000(A)	±(0.4%读数+0.1%量程)	0.001A
	20A档	0.050～20.00(A)	±(0.4%读数+0.1%量程)	0.01A
次级直流电压（V）	60V档	1.00～60.00（V）	±(0.4%读数+0.1%量程)	0.01V
	300V档	1.0～300.0（V）	±(0.4%读数+0.1%量程)	0.1V
次级直流电流（A）	档	0.010～5.000(A)	±(0.4%读数+0.1%量程)	0.001A
次级直流电流（A）	20A档	0.050～20.00(A)	±(0.4%读数+0.1%量程)	0.01A
纹波电压（mV）（选件）		5.0～300.0（mV）	±(3%读数+10个字)	0.1 mV

1.仪器接口端子输入阻抗：≧500kΩ；2.测量仪重量：约5kg；3. 仪表外型Z大尺寸：宽×高×深（358W×115H×340Dmm）。选件：1.GDW403A变压器、开关电源性能测试软件（版本V1.0）2.GDW403A变压器、开关电源性能测试软件(含质量统计分析)（版本V1.1） 3.纹波测量板
