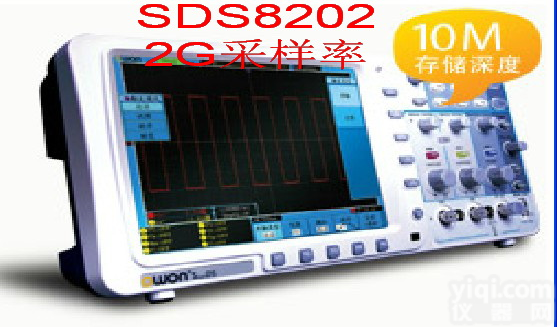

SDS8202 SDS8202厦门利利普OWON示波器SDS-8202台式200M示波器SDS 8202

类型	数字存储示波器	品Pai	厦门利利普,欧万,OWON
型号	SDS8202	通道数	2
带宽	200（MHz）	采样率	-（GS/s）
记录长度	-（k）	波形捕获率	-（wfms/s）
外形尺寸	-（mm）	重量	-（kg）

SDS8202厦门利利普OWON示波器SDS-8202台式200M示波器SDS 8202OWON(欧万)经由厦门利利普科技有限公司与福建利利普光电科技有限公司联合打造，致力于电子精密测量产品的研发、生产与销售。创新是工程设计的核心与灵魂。OWON(欧万)在自主创新起步， OWON(欧万)攻克手持数字示波表核心技术，打破了国外品Pai在示波表技术上的长期垄断。目前，OWON(欧万)产品涵盖了手持数字示波表、台式数字示波器、混合数字示波器等全面的数字示波器产品系列。主要特点:全系列带宽覆盖60MHz～300MHz；实时采样率覆盖500MS/s～3GS/s范围；提供2/4输入通道；10M存储深度；维持高采样率的同时采集较长的信号周期；全自动量程功能，轻松实现即触即测效果；新增Pass/Fail功能和触发同步输出功能；新增波形录制回放功能；8英寸800×600高分辨率大尺寸显示；拇指宽度的超薄机身，占用更小的工作空间；支持电池选配；应用:电子线路检测电路功能测试设计与制造测试教育和技术培训汽车维修检测

性能参数
型号		SDS6062	SDS7102	SDS8102	SDS8202	SDS8302	SDS9302
带宽		60MHz	100MHz		200MHz	300MHz
低频响应(交流耦合，-3Db)		≥5Hz(在BNC上)
直流增益精确度		±3%
触发耦合方式		DC耦合、AC耦合、LFYZ、HFYZ
触发电平范围	内部	距屏幕ZX±6格
	EXT	±600mV
	EXT/5	±3V
触发电平精确度(典型的) 精确度适用于上升和下 降时间≥20ns的信号	内部	±0.3格
	EXT	±(40mV+6%设定值)
	EXT/5	±(200mV+6%设定值)
触发灵敏度 (视频触发，典型的)	内部	2格峰间值
	EXT	400mV
	EXT/5	2V
信号制式和行/场频率(视频触发类型)		支持任何场频或行频的NTSC、PAL和SECAM广播系统
触发方式		自动、正常、单次
自动测量		峰-峰值、平均值、均方根值、频率、周期、Z大值、Z小值、顶端值、底端值、幅度、过冲、预冲、 上升时间、下降时间、正脉冲、负脉宽、正占空比、负占空比、延迟A B 、延迟A B
数学操作		加、减、乘、除、FFT
存储波形		15组波形
李沙育图形	带宽	满带宽
	相位差	±3 degrees
光标测量		光标间电压差(△V)、光标间时间差(△T)
PC接口		USB、RS232接口，支持U盘存储	USB、RS232接口，支持U盘存储、LAN
电源		100-240VACRMS,CATⅡ
电池		Cell: 558792 4000mAh/3.7V Pack: 2s2p 7.4V/8000mAh
尺寸		340mm×155mm×70mm
重量		1.8KG
