Fluke 199C Fluke 199C 双轨迹示波器

类型	数字示波器	品Pai	FLUKE
型号	Fluke 199C	通道数	2
带宽	200（MHz）

Fluke 199C 双轨迹示波器库存号：480-9407技术规格

	带宽	200MHz
	显示器类型	彩色 LCD
	类型	手持式
	精确度	±（读数的 1.5% + 0.04 x 量程/刻度）
	系列	Fluke 190
	通道数	2

系列概览ScopeMeter手持、电池供电的双通道示波器，每次输出有高达 200MHz 的带宽和 2.5 GS/s 的实时取样。Fluke ScopeMeter 190 系列特征每笔输入记录长度为27500 点，使用 ScopeRecord™ - 滚动截取完整的运动曲线和 UPS、电源和电动机启动。 100x 缩放，可详细分析快间歇事件每通道记录长度 3000 点高级触发能力。 Connect-and-View™ 自动触发确保简单性，全系列的人工触发模式加上外部触发（第三输入）来确保复杂定时ScopeRecord 模式下的“触发停止”可存储和分析预触发波形数据自动截取和重放 100 个屏幕，使即时重放成为生动的动画或逐张图片显示数字持续性可允许如模拟示波器对复杂的动态波形进行分析28 个自动波形测量光标、缩放和实时时钟。 用于分析信号详细信息、长记录和 TrendPlot™144mm LCD 显示屏、190B 系列 – 单色、190C 系列 – 高分辨率颜色Vpwm功能可用于电动机驱动和变频器应用，独立浮动隔离输入。 在输入电压、参考电压和对地电压之间高达 1000V波形参考，可进行视觉比较5000 计数真有效值万用表和双通道 TrendPlot™ 无纸记录仪，可进行高达 8 天的趋势和间隙故障分析保存至多 2 条记录，以便稍后分析和调用保存至多 10 个屏幕和设置直接打印屏幕或将数据下载到 PC，以便稍后通过 Flukeview® 软件进行分析和存档四小时可充电 NiMH 电池组符合 EN61010-1（安全标准）1000V CAT II 和 600V CAT III快速显示更新速率，以便瞬时看到动态行为尺寸（高 x 宽 X 厚）：256 x 169 x 45 mm重量：1.95kg

输入数	2 加上彼此且与地面相隔离的外部/数字万用表输入值
数字转换器数量	2
输入敏感度	5 mV 到 100 V/刻度
输入阻抗	1 MΩ ± 1% // 15 pF ± 2pF
采集模式	正常、单脉冲、ScopeRecord™、滚动毛刺捕获
触发类型	Connect-and-View® 自由连续、单脉冲、边沿、延迟、视频、视频线路、可选脉冲宽度和外部
毛刺捕获	50 ns（5 μs/刻度到 1 min/刻度）
Z大记录长度	每个输入 27500 点，ScopeRecord-roll 模式（10 md/刻度 -2 min/刻度）；每个输入 3000 点，Scope 模式
自动范围测量	VDC、VAC RMS、VAC+DC、V Z小峰值、V 峰值到 V 峰值、频率 (Hz)、正/负脉冲宽度、 正/负工作循环、上升时间、下降时间、交流电流、直流电流、交流 + 直流电流、功率因数、 瓦特、VA、VA 无功、相、温度 °C、温度 °F、dBV、dBm 到 50Ω 和 600Ω
光标测量	光标值、光标间差、昼夜计时、时间差

详情ScopeMeter 196C 和 199C频谱分析 (FFT)N 周触发模式，可实现复杂波形的稳定活动信号图像双斜率触发，可实现上升边沿和下降边沿上的采集，用于分析数字数据流和单脉冲现象光标限制自动测量允许波形用户定义部分上的 V 有效值和功率测量连续性：针对 <50Ω (±30Ω) 的蜂鸣器

对照表
型号	带宽	采样率	时基范围
196C	100 MHz	1 Gs/s	10nS - 2 分钟/ 刻度
199C	200 MHz	2.5 Gs/s	5nS - 2 分钟/ 刻度

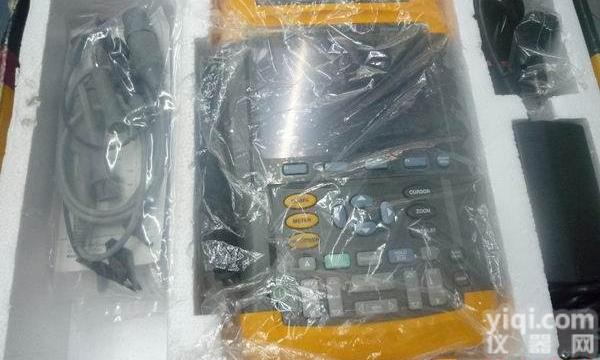

随附可充电电池组（配套）；电源适配器/电池充电器：每种 2 件（1 个红色和 1 个灰色）；VP200 电压探头套件；AS200 探头附件套件；屏蔽万用表测试导线。
