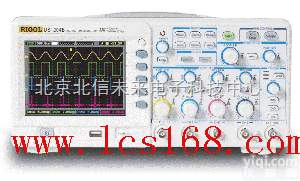

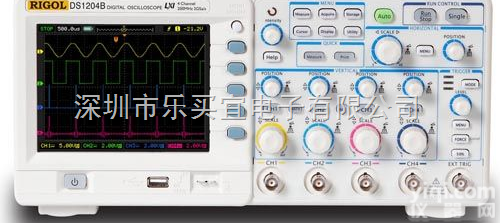

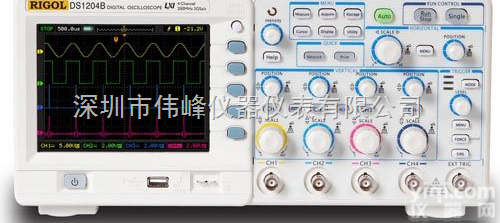

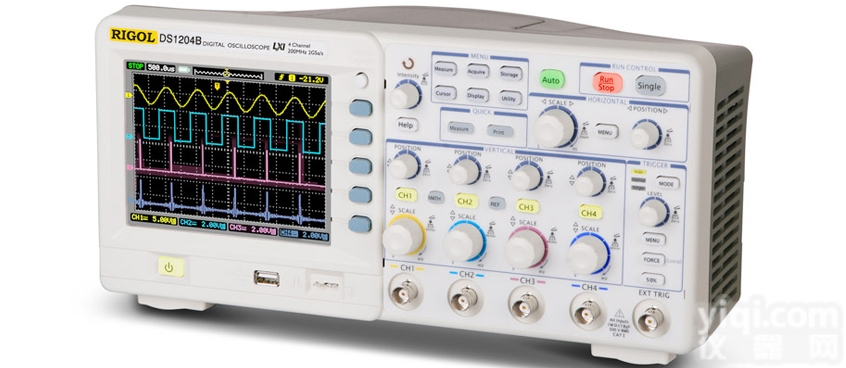

DS1204B DS1204B数字存储示波器（浙江总代理）

类型	数字示波器	品Pai	北京普源
型号	DS1204B	通道数	4

1. 设计与制造测试2. 电子线路调试3. 电子功能测试4. 教育和技术培训5. 一般性测试

型号	DS1064B	DS1104B	DS1204B
通道数	4
带宽	60MHz	100MHz	200MHz
实时采样率	2 GSa/s（半通道*） 1 GSa/s（每通道）
等效采样率	10 GSa/s	25 GSa/s	50 GSa/s
存储深度	16K采样点（半通道） 8K采样点（每通道）

设备型号	DS1064B	DS1104B	DS1204B
带宽	60MHz	100MHz	200MHz
存储深度	16 kpts（半通道） 8 kpts（每通道）
通道	4
实时采样率	2 GSa/s（半通道） 1 GSa/s（每通道）
等效采样率	10 GSa/s	25 GSa/s	50 GSa/s
上升时间	5.8 ns	3.5 ns	1.8 ns
时基范围	5 ns/div ∼ 50 s/div	2 ns/div ∼ 50 s/div	1 ns/div ∼ 50 s/div
触发模式	边沿、视频、脉宽、码型、交替
触发源	CH1, CH2, CH3, CH4, Ext, Ext/5, AC Line
垂直灵敏度	2 mV/div ∼ 5 V/div (1MΩ)
垂直分辨率	8 bit
输入耦合	直流、交流、接地
Z大输入电压	All Input 1MΩ||15pF 300Vrms Max CATI
自动测量	峰峰值、幅值、Z大值、Z小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B、相位A→B、相位A→B
光标测量	手动模式、追踪模式和自动测量模式
数学运算	＋，－，×，FFT
内部存储	10组波形、10组设置
外部存储	8位位图存储、24位位图存储、PNG存储、CSV存储、波形存储、设置存储
接口	USB Device，双USB Host，LAN
显示	5.7" (320 x 240) ，64K色TFT彩色液晶
电源	通用100-127 V/45-440 Hz 100-240 V/45-65 Hz，CAT II，60W Z大值
尺寸	325mm×159mm×133mm
重量	3 kg

*“半通道”表示CH1、CH2中只选一个，或CH3、CH4中只选一个1. 提供4个模拟通道，Z大200 MHz带宽，2 GSa/s实时采样率， 50 GSa/s等效采样率2. 5.7英寸QVGA (320×240) ,64 K色TFT彩色液晶屏，LED背光光源技术，色彩逼真，功耗更低，寿命更长3. 符合LXI联盟C级仪器标准，能够快速、经济和GX地创建和重新配置测试系统4. 丰富的触发功能：边沿、视频、脉宽、交替触发，新增模拟通道码型触发功能，捕捉信号特定逻辑关系5. 采用新一代ASIC技术，为示波器量身设计、定制模拟前端集成电路，替代了传统继电器，外围器件少，集成度高，提高了仪器可靠性，降低功耗，延长了使用寿命6. 标准配置接口：LAN、USB Device，双USB Host接口，同时支持U盘存储和PictBridge打印机直接打印提供4个模拟信号输入通道为用户测试信号提供更多的通道，同时观察多路信号码型触发根据四个通道之间的逻辑关系进行触发，捕捉特殊的数字信息符合LXI标准通过LXI联盟认证，轻松实现系统集成可调触发灵敏度有效滤除有可能叠加在触发信号上的噪声，防止误触发交替触发可以同时稳定两路不同频率信号，节约您的测试成本FFT功能为用户提供在频率域分析信号的强大功能PASS/FAIL为生产线的测试项目定制信号模板，增加测试效率独立通道控制4个模拟通道独立的垂直控制，通道控制更加简便文件管理器可以方便地操作U盘和本地存储中的文件一键帮助快捷帮助按键，可直接进入帮助系统
