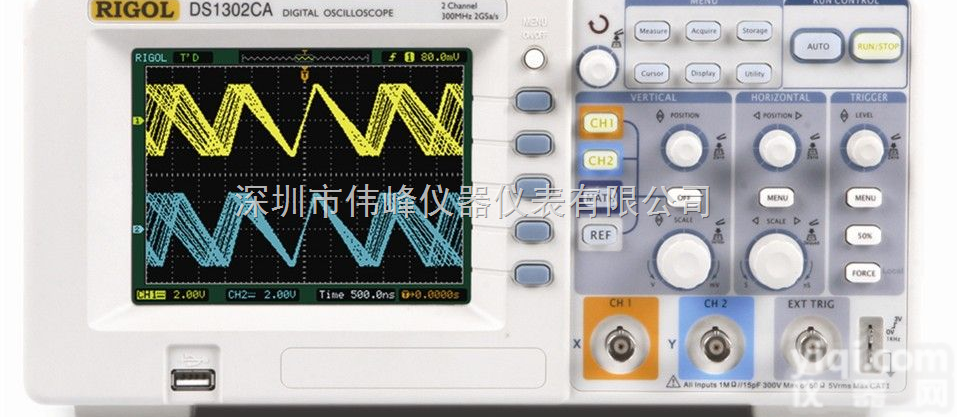

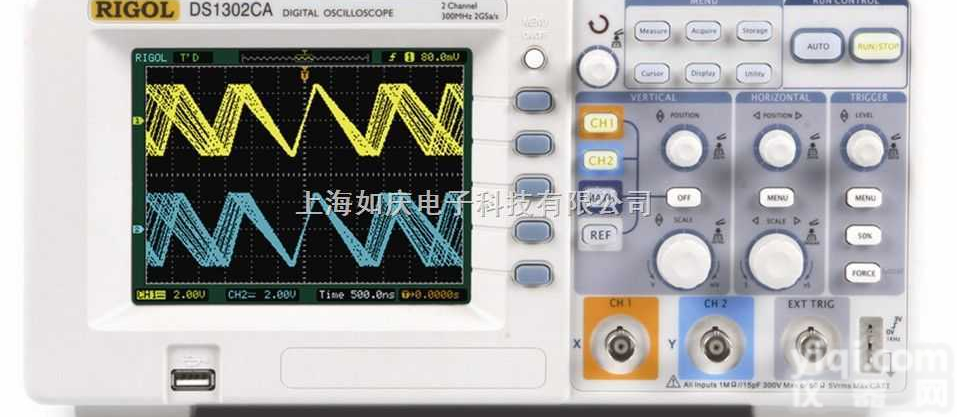

DS1202CA DS1202CA数字存储示波器（浙江总代理）

类型	数字示波器	品Pai	北京普源
型号	DS1202CA	通道数	2

1. 电子线路设计和调试2. 考察瞬时信号3. 频谱分析4. 制造测试和质量控制5. 教育和科技6. 工业控制7. 机电产品设计和分析

型号	DS1062CA	DS1102CA	DS1202CA	DS1302CA
带宽	60MHz	100MHz	200MHz	300MHz
实时采样率	2 GSa/s（单通道）1 GSa/s（双通道）
等效采样率	50 GSa/s
波形刷新率	2000 wfrms/s
存储深度	10K采样点（单通道），5K采样点（双通道）

1. 提供高达 2 GSa/s的实时采样速率，50 GSa/s 的等效采样率；保证有效捕获实时瞬态信号， 同时可观察重复信号的微妙细节2. 波形刷新率高达2000 wfrms/s3. 超薄设计，体积小巧，大大减小桌面占用面积4. 64K色 TFT彩色液晶显示5. 存储深度：10K采样点（单通道），5K采样点（双通道）6. 丰富的触发功能：边沿、视频、脉宽、斜率、交替等7. 可调触发灵敏度：有效滤除有可能叠加在触发信号上的噪声，防止误触发8. 20种自动测量功能9. 光标测量包括手动模式、追踪模式和自动测量模式10. 10组波形、10组设置存储、位图存储、CSV存储11. 加、减、乘、FFT、反相等多种波形运算功能12. 独特的数字滤波器和波形录制功能13. 内置硬件频率计14. 双通道 + 外触发，根据带宽的不同分成了300 MHz，200 MHz，100 MHz，60 MHz等多种型号15. 标准配置接口：USB Device，RS-232；USB Host，支持U盘和USB接口打印机16. 标配 通过/失败 检测功能：采用“光电隔离”方式，有效避免电磁干扰17. 多种语言用户界面，嵌入式帮助系统可调触发灵敏度有效滤除有可能叠加在触发信号上的噪声，防止误噪声交替触发是一项模拟示波器的功能在数字示波器中的重现斜率触发依据信号的上升&下降时间来判断触发上升&下降沿触发主要应用于通过眼图方式观察周期信号，一般在示波器中才可见到波形亮度可调节波形亮度，更有效地观察波形文件管理器可以方便地操作U盘和本地存储中的文件嵌入式帮助长按当前键3秒钟，可自动进入帮助系统DS1000CA与RIGOL DG系列函数/任意波形发生器可以实现无缝互连。通过USB接口，DG系列函数/任意波形发生器可以直接访问DS1000CA的波形内存，并再现波形，方便对瞬态信号的进一步研究。电源线探头2根用户手册＋产品保修卡USB-GPIB转换模块USB 数据线RS-232 串口线仪器包

设备型号		DS1302CA	DS1202CA	DS1102CA	DS1062CA
带宽		300 MHz	200 MHz	100 MHz	60 MHz
存储深度		10K采样点（单通道） 5K采样点（双通道）
通道		双通道 ＋ 外触发
实时采样率		2 GSa/s（单通道）1 GSa/s（双通道）
等效采样率		50 GSa/s
上升时间		1.1 ns	1.7 ns	3.5 ns	5.8 ns
输入阻抗		1 MΩ±2% || 15 pF±3pF，50 Ω±2%		1 MΩ±2% || 15 pF±3pF
水平时基精度		±50ppm
时基范围		1 ns/div 至 50 s/div	2 ns/div 至 50 s/div		5 ns/div 至 50 s/div
李沙育图形	带宽	300 MHz	200 MHz	100 MHz	60 MHz
	相位差	± 3°
触发模式		边沿、视频、脉宽、斜率、交替
触发源		CH1，CH2，Ext，Ext/5，AC Line

相同参数
垂直灵敏度	2 mV/div 至 10 V/div
垂直分辨率	8位
输入耦合	直流、交流、接地
Z大输入电压	300 V (DC + AC 峰值)
滚动范围	500 ms/div 至 50 s/div
自动测量	峰峰值、幅值、Z大值、Z小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2、延迟1→2的测量
光标测量	手动模式、追踪模式和自动测量模式
数学运算	＋，－，×，FFT
存储	内置：10组波形、10组设置
	USB：位图存储、CSV存储、波形设置
接口	USB Device，USB Host，RS-232，P/F Out (Isolated)
显示	64K色TFT彩色液晶，320 x 234
电源	通用，100 – 240 V / 50 W Z大值
重量	2.3 kg
