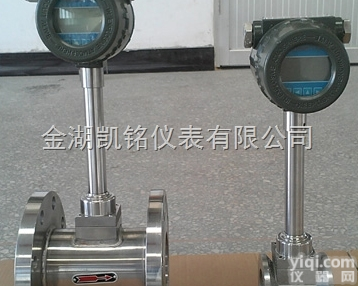

空气机检测计量表价格|空气机检测计量表品Pai
- 产地：中国大陆
- 供应商：江苏奥科仪表有限公司
- 供应商报价：1
- 标签：空气机检测计量表价格|空气机检测计量表品牌,常用仪表,流量仪表,供应空气机检测计量表价格|空气机检测计量表品牌,江苏奥科仪表有限公司
产品库
| 公称通径（mm） | 15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式） |
| 公称压力（MPa） | DN15-DN200 4.0（>4.0协议供货），DN250-DN300 1.6（>1.6协议供货） |
| 介质温度（℃） | 压电式：-40～150，-40～260，-40～330；电容式： -40～400，-40～500（协议订货） |
| 本体材料 | 1Cr18Ni9Ti，（其它材料协议供货） |
| 允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
| 精确度 | ±1%R，±1.5%R；插入式：±2.5%R， |
| 范围度 | 1：6～1：30 |
| 供电电压 | 传感器：DC +12V，DC +24V；变送器：DC +12V ，DC +24V；电池供电型：3.6V电池 |
| 输出信号 | 方波脉冲（不包括电池供电型）：高电平≥5V，低电平≤1V；电流：4～20mA |
| 压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
| 防爆标志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
| 防护等级 | 普通型IP65 潜水型 IP68 |
| 环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
| 适用介质 | 气体、液体、蒸汽 |
| 传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 （4～20mA） ≤1500m；负载电阻≤750Ω； RS485/HART≤1200m. |
| 型 谱 | 说 明 | ||||||
| AKLUGB | | 涡街流量仪表 | |||||
| 检测 | B | | 压电式传感器 | ||||
| 方式 | E | | 电容式传感器 | ||||
| 连接方式 | 1 | 仅对满管型 | 法兰连接型 | ||||
| 2 | 仅对满管型 | 法兰卡装型 | |||||
| 3 | 仅对插入型 | 简易插入型 | |||||
| 4 | 仅对插入型 | 球阀插入型 | |||||
| 测量介质 | 2 | | 液体 | ||||
| 3 | 气体 | ||||||
| 4 | 蒸汽 | ||||||
| 公称通径 | 2 | | DN25 | ||||
| … | … 单位：mm | ||||||
| 30 | DN300 | ||||||
| 使用环境 | P | | 普通型 | ||||
| B | 防爆型 | ||||||
| 输出信号 | 1 | 脉冲输出 | |||||
| 2 | 4～20mA电流输出，液晶显示 | ||||||
| 3 | RS-485通讯 | ||||||
| 4 | 电池供电，不带温度、压力补偿 | ||||||
| 5 | 温压补偿一体，4～20mA电流输出型 | ||||||
| 6 | 温压补偿一体，电池供电型 | ||||||
空气机检测计量表安装设计
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
（一） 安装环境要求：
1． 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2． 避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3． 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4． 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5． 仪表Z好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6． 仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
（二） 仪表管道安装要求：
涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三) DN为仪表公称口径 单位:mm
