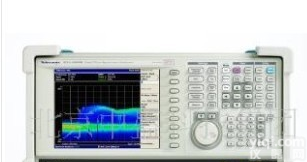

RSA6120A,RSA6114A,RSA6106A 频谱分析仪 tek频谱分析仪RSA6120A,RSA611

类型	频谱分析仪	品Pai	美国泰克TEK
型号	RSA6120A,RSA6114A,RSA6106A 频谱分析仪	覆盖频率	9kHz到20GHz（MHz）

RSA6120A,RSA6114A,RSA6106A 频谱分析仪RSA6000 频谱分析仪系列实时洞察和发现前所未见的现象。高性能RSA6000系列频谱分析仪可帮助您轻松发现用其他频谱分析仪可能会疏忽的设计问题。其业内领先的动态范围和带宽组合，再加上的DPX™实时RF频谱显示器，使您能够对设计的稳定性充满自信，或者在错误发生时立即予以显示。

型 号	频率范围	实时捕获带宽	适用于 POI DPX/FMT的短事件持续时间	SFDR（典型）
RSA6120A	9kHz到20GHz	40MHz std.；110MHz选项	31µs；24µs (选项 200)；10.3µs (选项 110 + 选项 200)	-78dBc < 6.2 GHz；-75 dBc for> 6.2 GHz；-75 dBc (选项 110)
RSA6114A	9kHz到14GHz	40MHz std.；110MHz选项	31µs；24µs (选项 200)；10.3µs (选项 110 + 选项 200)	-78dBc < 6.2 GHz；-75 dBc for> 6.2 GHz；-75 dBc (选项 110)
RSA6106A	9kHz到6.2GHz	40MHz std.；110MHz选项	31µs；24µs (选项 200)；10.3µs (选项 110 + 选项 200)	-78dBc；-75 dBc；(选项 110)

功能	优点
DPX™ 频谱显示功能- 侦听概率（POI）	发现以前看不到的信号变化过程。增强测试信心，捕捉传统频谱仪漏掉的时间周期非常短的瞬态信号
频率模板触发（FMT）	通过独特的频率域触发、隔离信号问题、有效利用内存来节省时间。利用多台仪器间跨域触发，隔离查找难以发现的硬件和软件异常信号
深度内存和外部记录系统的无缝数据捕获	深存储器和外部记录系统的无缝数据捕获；观察信号事件周期，如跳频顺序、PLL稳定时间、开机瞬态信号和多个脉冲
使用自动域关联和相连标记进行时间相关分析	使用自动域相关和链接标记，进行时间相关数据分析；通过确定多个域中的问题根源，加快调试和分析速度。
包括频谱分析、矢量信号分析、脉冲分析、基带分析、信号源分析、音频失真分析和无线标准分析的多功能一体化设计	对同一次捕获的数据进行多项测量，简化测试并节约测试时间。用一台仪器代替多个测试设备以节省测试成本。

RSA6100A 系列6.2 GHz 和14 GHz 实时频谱分析仪发现DPX" 频谱处理技术，使用基于发生频次的颜色等级画面，直观地理解随时间变化的RF 信号革命性的DPX技术，可以显示短24微秒的瞬态信号触发泰克独有的40 MHz 和110 MHz 频率模板触发(FMT)技术，在频域中发生任何变化时触发采集，根据事件简便地捕获瞬变RF 信号触发频域中短出现时间10.3微秒的瞬态信号捕获可以把高达110 MHz跨度内的所有信号捕获到存储器中在110 MHz 带宽时高达1.7 s 的采集长度，可以全面分析测量期间的数据，而不需进行多次采集分为6.2 GHz 和14 GHz 两个型号在所有时间全面预选，无镜像，在任何跨度上提供高的动态范围接口TekConnect 探头，进行RF 探测分析全面的时间相关多域显示，把时域、频域、相位和幅度方面的问题关联起来，在调试时更迅速地找到问题所在功率测量和信号统计，帮助您检定器件和系统：ACLR, 多载波ACLR, 功率随时间变化, CCDF，OBW/EBW 和杂散测试使用CISPR 和Mil/-6dB 滤波器及CISPR准峰值检测器和峰值检测器进行EMI 诊断相噪和抖动测量(选项11)高级测量套件(选项20) - 脉冲测量包括上升时间、脉宽和脉冲到脉冲相位，深入测试脉冲信号通用数字调制分析(选项21)，提供了矢量信号分析仪功能泰克OpenChoice®，把测量数据简便地传送到各种分析程序中，如Excel和MATLAB应用在频谱监测和监控中找到干扰信号和未知信号检定雷达和脉冲式RF 信号调试RF 器件、模块或系统分析认知无线电系统和软件定义的无线电系统随时间变化的行为EMI诊断－ 提高设计通过一致性测试的信心捕获多载波3G和4G 系统的矢量信号参数，进行离线分析
