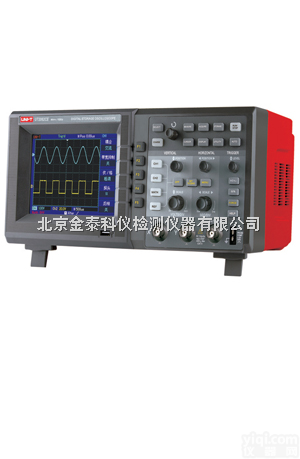

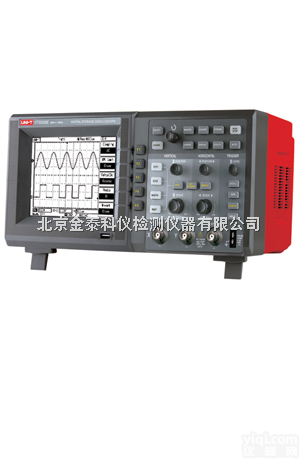

UT3000系列 数字存储示波器,UT3000系列,各类示波器

型号

UT3042B

UT3042C

UT3062B

UT3062C

UT3082B

UT3082C

基本功能

通道

2

带宽

40MHz

60MHz

80MHz

采样方式

实时采样

500MS/s

等效采样

25GS/s

平均值

2的n次方，2~256次可选。

输入

输入耦合

直流﹑交流,接地(DC,AC,GND)

输入阻抗

1±2%ΜΩ，与24±3pF并联

探头衰减系数设定

1X,10X,100X,1000X

Z大输入电压

400V(DC+AC峰值、1ΜΩ输入阻抗)(10:1探头衰减)

通道间隔离度

优于40：1

通道间时间延迟(典型)

150ps

水平

波形内插

sin(x)/x

记录与储存

存储深度：1M采样点

扫描范围(S/div)

5ns/div～ 50s/div,1-2-5进制(60MHz80MHz100MHz)

采样率和延迟时间精确度

±100ppm(任何≥1ms的时间间隔)

垂直

模拟数字转换器(A/D)

8比特分辨率,两个通道同时采样

偏转系数

2mV/div～5V/div(在输入BNC处)

位移范围

±10div

模拟带宽

40MHz

60MHz

80MHz

可选择的模拟带宽限制，典型的

20MHz

低频响应(交流耦合，-3dB)

≤10Hz(在BNC上)

上升时间(在BNC上典型的)

＜8.7ns

＜5.8ns

＜4.5ns

直流增益精确度

2mv/div，5mv/div时±4%(采样或平均值采样方式);

10mv/div～5v/div时±3%(采样或平均值采样方式)

机械规格

尺寸

320mm(宽)×150mm(高)×292mm(深)

重量(净重)

不含包装：4.9kg；含包装：6.8kg
