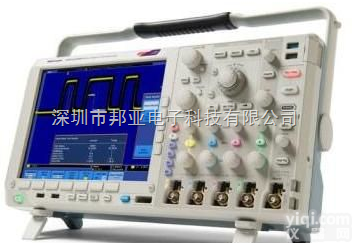

MSO4104B 深圳 东莞 广州 美国泰克 Tektronix MSO4104B 混合信号示波器

产品信息
类型模拟示波器品Pai泰克(Tektronix)
型号MSO4104B系列4000系列
通道数00带宽1 GHz（MHz）
采样率00（GS/s） 记录长度20 M（k）
波形捕获率00（wfms/s） 外形尺寸00（mm）
重量00（kg） 加工定制否
规格00
供应深圳 东莞 广州 美国泰克 Tektronix MSO4104B 混合信号示波器
>> 详细介绍
主要性能指标1 GHz, 500 MHz, 350 MHz 带宽型号4 通道型号16 条数字通道(MSO 系列)所有通道上高达5 GS/s 的采样率所有通道上20 M点的记录长度>50,000?wfm/s的Z大波形捕获速率标配无源电压探头，<4 pF 电容负荷及500 MHz或1 GHz 模拟带宽成套高级触发简便易用功能Wave Inspector?控制功能，轻松导航和自动搜索波形数据29种自动测量、波形直方图和FFT分析，简化波形分析TekVPI?探头接口支持有源探头、差分探头和电流探头，自 动定标和确定单位10.4 英寸(264 mm) XGA 彩色显示器体积小，重量轻－ 仅厚5.4 英寸(137mm)，仅重11 磅(5 公 斤)连接能力USB 2.0 主控端口四个，前后面板各两个，用于迅速简便地存储数据、进行打印及连接USB 键盘后面板上的USB 2.0设备端口，简便地连接PC或直接打印兼容PictBridge?的打印机集成10/100/1000BASE-T以太网和VGA端口，用于连接网络，VGA视频输出端口，可以把示波器显示画面导出到监视 器或投影仪上选配串行触发和分析功能I2C, SPI, USB, 以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 自串行总线的自动触发、解码和搜索混合信号设计和分析(MSO系列)并行自动触发、解码和搜索功能每条通道独立设置门限多通道建立时间和保持时间触发MagniVu" 高速采集技术，在数字通道上提供了60.6 ps的精细定时分辨率选配应用支持电源分析极限和模板测试HDTV和自定义视频分析

多功能混合信号设计调试工具


　　通过MSO/DPO4000B系列示波器，您可以使用一台仪器查看模拟信号、数字信号和串行信号，迅速找到和诊断复杂的嵌入式系统设计中的问题。由于高达1 GHz的带宽及所有通道上5倍的过采样率，您可以获得必要的性能，查看快速变化的信号细节。MSO/DPO4000B上所有通道标配高达20 M点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。

　　泰克MSO/DPO4000B系列示波器的数字荧光技术可以快速查看异常信号，Wave Inspector?控制功能可以迅速导航波形。其可以自动进行串行总线和电源分析，执行极限和模板测试，为您提供了所需的多功能工具，简化和加快了复杂设计的调试工作。

完善的功能加快每个调试阶段的工作速度


　　从迅速发现和捕获异常事件，到搜索波形记录找到事件及分析事件特别和设备行为，MSO/DPO4000B系列提供了一套强大的功能，加快了每个设计调试阶段的工作速度。

特点

垂直系统

特点

MSO4034B
DPO4034B

MSO4054B
DPO4054B

MSO4104B
DPO4104B

输入通道数量4
模拟带宽(–3dB) 5 mV/div – 1 V/div350 MHz500 MHz1 GHz
计算的上升时间5 mV/div (典型值)1 ns700 ps350 ps
硬件带宽极限20 MHz或250 MHz
输入耦合AC, DC
输入阻抗1 MΩ±1%, 50 Ω±1%
输入灵敏度范围, 1 MΩ1 mV/div - 10 V/div
输入灵敏度范围, 50 Ω1 mV/div - 1 V/div
垂直分辨率8位(采用Hi-Res时11位)
Z大输入电压, 1 MΩ300 VRMS CAT II,, 峰值≤±425 V
Z大输入电压, 50 Ω5 VRMS, 峰值≤± 20 V
DC增益精度± 1.5%,在温度超过30℃时以0.10%/℃速度下降
通道到通道隔离度(任何两条垂直标度相等的通道)对Volts/div设置相等的任意两条通道, 在≤100 MHz时≥100:1, > 100 MHz到额定带宽时≥30:1

水平系统模拟通道

特点DPO4034B
MSO4034B		DPO4054B
MSO4054B		DPO4104B
MSO4104B
Z大采样率(所有通道)2.5 GS/s2.5 GS/s5 GS/s
Z大记录长度(所有通道)20 M点
在Z高采样率时捕获的Z大时长(所有通道)8 ms8 ms8 ms
时基范围 (S/div)1 ns – 1,000 s400 ps – 1,000 s
时基延迟时间范围–10格到5000 s
通道到通道偏移校正范围±125 ns
时基精度在任何≥1 ms间隔上±5 pp
