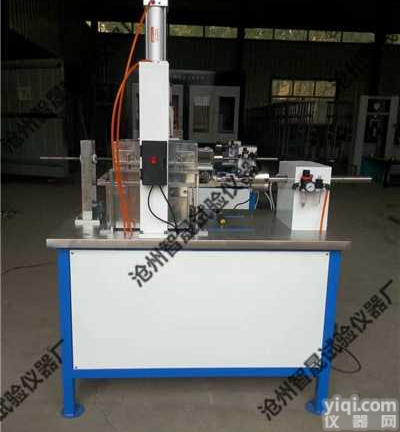

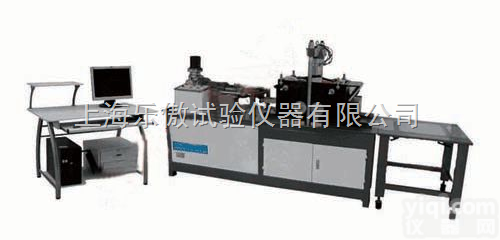

TSY-14土工合成材料直剪拉拔摩擦试验系统

一、简介

本试验系统是依据交通部《公路土工合成材料试验规程JTG E50-2006》，采用电子传感器技术、步进电机减速传动技术、机械杠杆砝码（恒压）加载技术、计算机信息处理技术开发的，用于土工合成材料直剪摩擦和拉拔摩擦试验的全自动试验设备。系统由主机（含水平、垂直伺服加载装置、剪切盒、主机架、电器盒）测控系统、计算机数据采集和处理部份组成，操作方便、结构紧凑、试样美观，是国内SC的用于土工合成材料试验的GX、高精度试验设备。

二、主要技术指标：

1、 直剪试验速度：0.02~10mm/min，无级调速；

2、 位移传感器：量程0～300mm，准确度：0.04mm；

               量程0～50mm，准确度：0.04mm；

3、 拉压力传感器：0~ 50KN，准确度：0.1%FS；

垂直压力传感器：0~100KN，0.1%FS；

4、 数采仪：20×4LCD液晶显示，内存32K。

5、 垂直加载范围：50Kpa、100Kpa、200Kpa、300Kpa、400Kpa；采用伺服电机滚珠丝杆加载；

水平加载范围：0~50KN；

6、 试模尺寸：直剪试验：长×宽×高  600×300×300mm

拉拔摩擦试验：600×300×300mm
