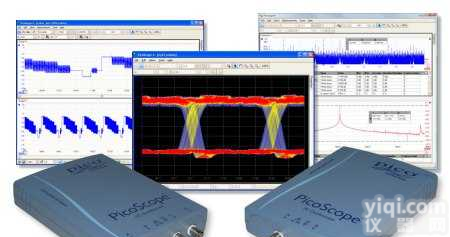

PICOSCOPE 4224 CASE KIT PicoScope 4224系列示波器

类型	PC 示波器	品Pai	pico Technology
型号	PICOSCOPE 4224 CASE KIT	通道数	2
带宽	20（MHz）	采样率	80Ms/s（GS/s）
记录长度	32M 点/通道（k）	外形尺寸	200 mm x 140 mm x 35 mm（mm）
重量	小于0.5（kg）	是否提供加工定制	否

库存号 550-394技术规格

	垂直分辨率	12Bit
	带宽	20MHz
	显示	没有
	Z大垂直灵敏度 1	20V/div
	Z大时基 1	200s/div
	Z小垂直灵敏度 1	10mV/div
	Z小时基 1	100ns/div
	类型	基于 PC
	系列	4000
	纪录长度	32M 点/通道
	通道	2
	采样速度 随机	80Ms/s

详情PicoScope 4000 系列示波器PicoScope 4000 系列高精密度 PC 示波器设计用于满足现代工程服务、设计和调试的要求。 它们具有高输入分辨率，可测试或触发低于 50 μV 的电压变化。 这使其非常适合如监控变换器之类的电动机械应用，以及音频、噪声和振动的频谱分析。 套件包括 PicoScope 4000 示波器与 PicoScope 软件，2 或 4 个示波器探头和 1 个坚固携带箱。所有 PicoScope® PC 示波器均采用 PicoScope 6 Windows 软件，可经常获得免费更新、功能扩展和改进。 PicoScope 6 功能强大，易于操作。 通过使用标准 Windows 控件，您可快速获取其 26 个自动测量值、高级触发套件和许多其他功能。准确的 12 位分辨率输入25 MHz 带宽提供 2 或 4 通道型号32 M 采样存储器快速 80 MS/s 采样率1% 垂直精确度USB 2.0 连接和电源包括用于 XP SP2 和 Vista 的 PicoScope 6 软件API 可与 LabVIEW、C、VB、Excel、Delphi、Agilent VEE 兼容

型号	PicoScope 4224	PicoScope 4424	PicoScope 4226	PicoScope 4227
通道数	2	4	2 + External trigger	2 + External trigger
垂直分辨率	12 位	12 位	12 bits	12 bits
模拟带宽	20 MHz	20 MHz	50 MHz	1000 MHz
Z大采样率 （实时）
1 个通道正在使用中	80 MS/s	80 MS/s	125 MS/s	250 MS/s
2 个通道正在使用中	80 MS/s（A+C、A+D、B+C、B+D）20 MS/s（所有其他组合）	80 MS/s（A+C、A+D、B+C、B+D）20 MS/s（所有其他组合）	125 MS/s (A+C, A+D, B+C, B+D) 20 MS/s (all other combinations)	250 MS/s (A+C, A+D, B+C, B+D) 20 MS/s (all other combinations)
3 或 4 个通道正在使用中	20 MS/s	20 MS/s
记录长度（启用的通道之间共用缓冲器）	32 MS	32 MS	32 MS	32 MS
输入
输入特征	BNC, 1 M 欧姆 22 pF	BNC, 1 M 欧姆 22 pF	BNC, 1 M ohm 22 pF	BNC, 1 M ohm 22 pF
耦合器	软件-可选交流/直流	软件-可选交流/直流	Software-selectable AC/DC	Software-selectable AC/DC
电压量程	±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V, ±50 V, ±100 V	±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V, ±50 V, ±100 V	±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V	±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V
精确度	1%	1%	1%	1%
过载保护	±200 V	±200 V	±200 V	±200 V
时基范围	100 ns/div 至 200 s/div	100 ns/div 至 200 s/div	50 ns/div to 200 s/div	20 ns/div to 200 s/div
时基精确度	50 ppm	50 ppm	100 ppm	100 ppm
操作环境
温度范围	0°C 至 45°C，正常运行	0°C 至 45°C，正常运行	0°C to 45°C for normal operation	0°C to 45°C for normal operation
湿度	5% 至 80% RH，非凝结	5% 至 80% RH，非凝结	5% to 80% RH, non-condensing	5% to 80% RH, non-condensing
PC 连接	USB 2.0（与 USB 1.1 兼容）	USB 2.0（与 USB 1.1 兼容）	USB 2.0 (compatible with USB 1.1)	USB 2.0 (compatible with USB 1.1)
电源	5 V @ 0.5 A Z大值（通过 USB 端口）	5 V @ 0.5 A Z大值（通过 USB 端口）	5 V @ 0.5 A max. (from USB port)	5 V @ 0.5 A max. (from USB port)
尺寸	200 mm x 140 mm x 35 mm	200 mm x 140 mm x 35 mm	200 mm x 140 mm x 35 mm	200 mm x 140 mm x 35 mm
重量	<0.5 kg	<0.5 kg	<0.5 kg	<0.5 kg
符合	欧洲 EMC 和 LVD 标准 FCC 规则第 15 部分 A 类	欧洲 EMC 和 LVD 标准 FCC 规则第 15 部分 A 类	European EMC and LVD standards FCC Rules Part 15 Class A	European EMC and LVD standards FCC Rules Part 15 Class A

系列概览基于 PC 的工具由于将几个仪器融合在一个小装置中，基于 PC 的示波器比传统的测试设备更轻且更便携。 因此现场工程师可以携带加载在笔记本电脑上的完整的电子实验室。小型便携式可以在 PC 显示屏上提供大号且详细的颜色显示范围、频谱分析器和仪表模式的同时视图模拟强度和数字颜色显示模式信号存储仅受 PC 存储器限制捕获的波形和工具设置可方便地和其他设备共享通过免费软件升级获得新功能可以与台式或膝上型计算机一起使用。硬件和软件在同一封装：没有兼容性或复杂的设置过程随附 PicoLog 数据记录软件
