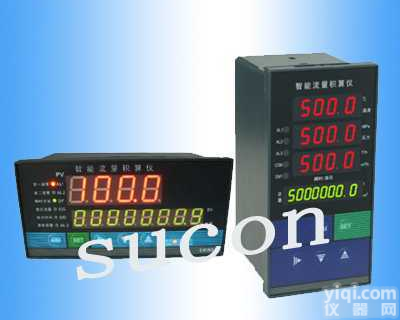

XMJA-9000 智能流量积算仪

XMJA-9000 智能流量积算仪概述
1、 输入信号：标准线性信号、Pt100热电阻、频率信号。
2、 可开方及小信号切除。8 个补偿点及参数。
3、 4 位瞬时流量值显示和 6 位或 9 位累计流量值显示。
4、 频率输入时可对超低频进行流量积算与瞬时流量显示。
5、 可清除流量积算值、累计流量值清零。
6、 可编程定量积算流量、可批量、定量控制。
7、 变送输出：0～10mA 或 4～20mA。
8、 可对瞬时、累计流量控制输出。
9、 可将两个流量信号按配比合成后显示瞬时流量及进行流量累计 ，模拟输出可同时选择两路。
10、双流量积算控制、双模拟量变送。可批量、定量控制。
11、仪表断电后，参数及累计流量值可保存 2 0 0 年。
12、可提供多主机，单主机，无主机方式的 RS485 异步串行通讯方式。通讯数据校验遵照 CRC-16 美国数据 通讯标准，高可靠性循环，条码校验。

显示方式	指 示内 容
双屏显示	流量屏：测量时显示瞬时流量值；设定时显示设定参数的提示符。 累积屏：测量时显示累积流量值；温压补偿时通过键盘位移键转换测量显示(3位温度测量值3位压力测量值)；设定时显示设定参数。
双屏单光柱	显 示 瞬 时 流 量 值 的 % 。

XMJA-9000智能流量积算控制仪选型表

XMJA	□□□□□□□□□□□							说明
设计序列	9							9000系列双输入仪表
显示方式	1 2							双屏显示 双屏+单光柱
输入方式	1 2 3							配直流电流(0～10mA、4～20mA) 配直流电压(0～5V、1～5V、0～75mV、0～200mV) 频率输入
流量方式	1 2 3 4							主输入信号与瞬时流量为比例方式 主输入信号与瞬时流量为开方方式 主输入信号与瞬时流量为比例方式，有小信号切除功能 主输入信号与瞬时流量为开方方式，有小信号切除功能
调节方式	0 1 2							无继电器输出 二个继电器输出，可分别对瞬时流量或累积流量控制 四个继电器输出，可分别对瞬时流量或累积流量控制
补偿方式	0 1 2 3 4 5 6							普通流量方式，不含温度或压力补偿 饱和蒸汽用电压或电流信号作压力补偿方式 饱和蒸汽用电压或电流信号作温度补偿方式 饱和蒸汽用Pt100热电阻作温度补偿方式 过热蒸汽用电压或电流信号作温度压力补偿方式 过热蒸汽用电压或电流信号作压力补偿、用Pt100热电阻作温度补偿 不含温度与压力补偿，有显示转换系数设置
外形尺寸	H V F							横式160×80开孔152×76 竖式80×160开孔76×152 方式96×96开孔92×92
变送输出	A B C D E F							无变送输出 变送输出 0～10mA变送输出 4～20mA变送输出 0～5V变送输出 1～5V特殊信号变送输出
定时功能	S							缺省为无定时功能 带定时功能
供外24V 直流电源	P							缺省为无24V直流电源输出 带24V直流电源输出(可做二线制变送器电源)
通讯接口	T							缺省为不带通讯接口 带RS485或RS232通讯接口
供电电源	K W							缺省为220V.AC 开关电源85～260VAC 开关电源18～36VDC或18～36VAC
