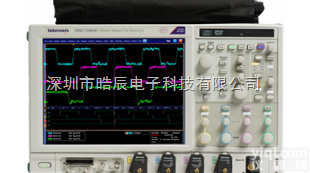

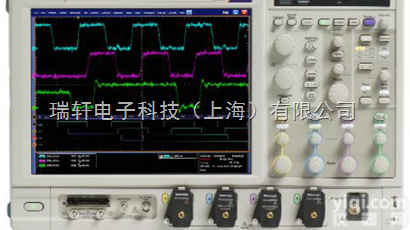

MSO71254C 代理泰克示波器准确的参数MSO71254C价格详谈

主要特点和优点绝无折衷的带宽性能－全四通道上高达33 GHz，上升时间 快达9 ps，在新高速串行标准上执行测量业界领先的高采样率和定时分辨率在2 通道上提供了100 GS/s 的采样率(对12.5、16、20、 25 和33 GHz 型号)同时在全部四条通道上实现了20, 16, 12.5, 8, 6 和4 GHz 多种带宽型号高达50 GS/s 的实时采样率高达250 M 样点的记录长度及MultiView ZoomTM功能， 快速进行导航快的波形捕获速率，每条通道Z高捕获速率>300,000 wfms/s杰出的信号完整性和的信噪比－ 观察波形真实的表现16 条逻辑通道，为数字和模拟信号调试提供高达80ps 定时 分辨率 (仅MSO70000)Pinpoint®触发－ Z大限度地减少采集问题信号所用的时间， GX调试问题，缩短调试时间可视触发 – 精确判定触发，找到复杂波形中的独特事件6.25Gbps 实时串行触发－ 保证指定NRZ 或8b/10b 码型一次发生时就触发采集，支持码型效应隔离诊断搜索和标记－为感兴趣的信号提供波形码型匹配和软件触发8b10b编码串行数据、I2C、SPI、RS-232/422/485/UART、USB 2.0 和MIPI® DPHY自动串行触发和解码选项P7500 TriModeTM探测系统－配套的信号连接系统应用支持：高速串行工业标准、射频信号、电源系统和存储 器设备－实现标准规定认证、自动化测试和易于使用P6780和P6717高性能17通道逻辑探头，具有Z高达2.5GHz 的带宽，为当前的高速数字信号探测提供连接保障( 仅 MSO70000)

应用设计验证，包括信号完整性、抖动和定时分析检验、调试、检定或认证复杂的设计根据行业标准调试串行数据并进行一致性测试存储总线分析设计原型启动和开关电源检验考察瞬态现象复杂系统的生产测试瞬态信号或宽带宽RF 信号的频谱分析适用于整个设计周期的工具

P7500 TriMode 三模探头简化了复杂的测量设置

P6780 差分逻辑探头为多16个数字信号提供了高带宽探测性能

泰克了解，工程师在整个设计过程中都需要依靠示波器，包括 从原型机启动到生产测试。DPO/DSA/MSO70000系 列示波器结合了非凡的采集性能和分析工具，拥有独特的性 能，能加速您的测量工作。

无可比拟的采集和信噪比性能

DPO/DSA/MSO70000系列杰出的信号完整性和卓 越的信噪比确保您对测量结果树立信心

高带宽，可达33GHz，匹配的四通道性能带宽增强可以消除直到探头的通道频响的非理想性。用户可以为每条通道选择滤波器，提供了幅度和相位校正功能，更准确地表现高速信号。此外，对需要极高测量吞吐量的应用，用户可以禁用带宽增强功能，目前只有泰克能够做到这一点。同时在所有通道上实现高采样率，捕获更多的信号细节(瞬 态信号、不理想特点、快速边沿)对12.5 - 33GHz 型号，在2通道上提供了100 GS/s的采样率,在所有4通道上提供了50 GS/s 的采样率对4、6 和8 GHz 型号，在所有通道上提供了25 GS/s 的 采样率对MSO70000，所有逻辑通道上提供12.5GS/s 的采样率Z低的抖动噪底和Z高的垂直精度，在测量中提供了额外的 余量。长记录长度提供了高分辨率和更长的波形捕获时长DPO70000和MSO70000系列每条通道X*1610M样点， DSA70000 系列每条通道X*1631M 样点4、6和8 GHz型号在全部四条通道上可以选配高达125M 样点12.5 - 33GHz 型号在全部四条通道上可以选配高 达250 M 样点在MSO70000 系列上，逻辑通道的存储深度和模拟通道 相同，以实现无需妥协的模拟和数字采集MultiView 缩放功能帮助您管理长记录，比较和分析多个 波形段由于高信噪比和低内部噪底，DPO/DSA/MSO70000系列可以执行精确的检定测量。在调试DUT 时，测量仪器 的低噪底和Z大信号保真度可以找到可能影响DUT 完整性 的Z小的异常信号。对RF 信号检验来说，噪底越低，动态 范围越高，因此拓宽了DPO/DSA/MSO70000系 列以适应更广泛的应用。

范围广泛的探测解决方案－不管是需要测量8 Gbps 串行数 据还是需要测量新电源设计中的开关电流，泰克都提供了各种 各样的探测解决方案，包括有源单端探头、差分探头、高压探 头、电流探头、光探头以及各种探头和示波器附件。

快速选型指南

型号模拟带宽两/ 四通采样率标准配置内存 – 模拟和数字通道模拟通道数逻辑通道数

DPO70404C	4GHz	25GS/s	10MS	4
DSA70404C	4GHz	25GS/s	31MS	4
MSO70404C	4GHz	25GS/s	10MS	4	16
DPO70604C	6GHz	25GS/s	10MS	4
DSA70604C	6GHz	25GS/s	31MS	4
MSO70604C	6GHz	25GS/s	10MS	4	16
DPO70804C	8GHz	25GS/s	10MS	4
DSA70804C	8GHz	25GS/s	31MS	4
MSO70804C	8GHz	25GS/s	10MS	4	16
DPO71254C	12.5GHz	100GS/s 50GS/s	10MS	4
DSA71254C	12.5GHz	100GS/s 50GS/s	31MS	4
MSO71254C	12.5GHz	100GS/s 50GS/s	10MS	4	16
DPO71604C	16GHz	100GS/s 50GS/s	10MS	4
DSA71604C	16GHz	100GS/s 50GS/s	31MS	4
MSO71604C	16GHz	100GS/s 50GS/s	10MS	4	16
DPO72004C	20GHz	100GS/s 50GS/s	10MS	4
DSA72004C	20GHz	100GS/s 50GS/s	31MS	4
MSO72004C	20GHz	100GS/s 50GS/s	10MS	4	16
DPO72504D	25GHz	100GS/s / 50GS/s	10MS	4
DSA72504D	25GHz	100GS/s / 50GS/s	31MS	4
DPO73304D	33GHz	100GS/s / 50GS/s	10MS	4
DSA73304D	33GHz	100GS/s / 50GS/s	31MS	4
