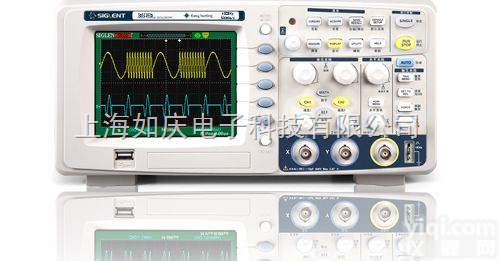

SDS1042D 鼎阳科技 SDS1042D 40MHz数字示波器 深圳鼎阳示波器

产品信息
类型数字示波器品Pai鼎阳科技
型号SDS1042D通道数2
带宽40（MHz） 采样率25（GS/s）
记录长度32（k） 外形尺寸305mm X133mm X154mm（mm）
重量2.3Kg（kg） 是否提供加工定制否
技术参数：

型号/指标

SDS1202D

SDS1102D

SDS1062D

SDS1042D

SDS1022D

带宽

200MHz

100MHz

60MHz

40MHz

25MHz

通道数

双通道+1个外触发通道

Z高实时采样率

单通道（500MSa/s）；双通道（250MSa/s）

等效采样率

50GSa/s

25GSa/s

10GSa/s

存储深度

单通道32K

上升时间

<1.8ns

<3.5ns

<5.8ns

<8.8ns

<14ns

输入阻抗

1MΩ||17pF

时基范围

1ns/div-50s/div

2.5ns/div-50s/div

5ns/div-50s/div

10ns/div-50s/div

25ns/div-50s/div

Roll：100ms-50s/div

垂直灵敏度

2mv-10v/div(1-2-5顺序）

垂直分辨率

8bit

显示

5.7寸彩色TFT(320*234)LCD

产品概述产品附件应用软件[TOP]

概述：
SDS1000D系列产品采用超薄外观设计，体积小巧，大大减小桌面占用面积, 净重仅2.3KG，携带更方便，使其在不同的操作环境中（如在实验室或在现场）都能GX率地工作。主流的外观设计保留了示波器的易用性、操作性; 丰富的触发方式与强大的测量功能Z大限度地提高工作效率，独特的数字滤波功能与丰富的数学运算满足您对信号处理的理需要。专业的SDS1000D数字存储示波器不仅满足客户在功能上和性能上对示波器的苛刻要求，而且大大节省预算开支。
特性及优点：
● 超薄设计、体积小巧、携带方便
● 实时采样高达500M GSa/s,等效采样50GSa/s
● 带宽为25MHz、40MHz、60MHz、100MHz
● 彩色TFT LCD 8*12格彩色显示
● 3种光标模式、32种自动测量参数
● 5种触发功能：边沿、脉冲、视频、斜率、交替
● 6位硬件频率计实时计数显示
● 弹出式菜单、人性化设计
● 2组参考波形,20组设置,20组波形内部存储

● 独立通道控制、按键背光设计
● 标准配置接口：USB Host：支持U盘存储及固件升级；USB Device：支持PC远程控制及PictBridge打印；　RS-232；Pass/Fail接口
的性能：

更大电压档位

2mv/div-10v/div的电压档位范围，不仅可对小信号进行测量，而且可不用更换探头即可直接对工频信号进行观察，节约测量成本

自动测量功能

32种自动测量种类、3种测量光标模式，具有所有测量参数可同时打开功能，丰富的光标模式满足测量需要

延迟扫描

采用双时基制的EasyZoom窗口扩展技术，扩展局部波形，总揽全局、细节呈现

强大的功能：

手动模式

包括：时间、电压测试。可手动调整光标的间距测量时间和电压

追踪模式

光标可自动追踪波形，通过旋转“万能”旋钮来调节光标水平位置并自动改变垂直位置

自动测量

系统根据选择的自动测量参数的变化，自动调整光标的位置，并计算相应的参数值

人性化设计：

在线帮助

一键帮助系统实时提供帮助，使用简单

快捷操作按钮

多种缺省操作按钮，操作GX快捷

PC端测试软件

实用的PC端测控软件，可实现测试自动化

﹡标准配件

USB数据线电源线资源光盘
说明书探头(两根)

*可选配件
1、 BNC 同轴电缆线
2、 RS-232串口线
3、 EasyDsoLib软件开发包（免费）

4、USB-GPIB
