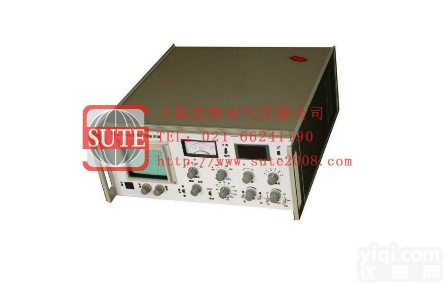

TCD-9302局部放电测试仪是根据IEC（270）标准，利用脉冲电流法原理研制而成，满足GB7354-87、GB1207-97、GB1208-97中关于局部放电测试对测试仪器规定的技术要求，并通过国家高电压计量站的性能测试。适用于高压产品的型式试验、出厂试验、新产品研制试验、电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试，可供制造厂、科研部门、电力部门现场使用。

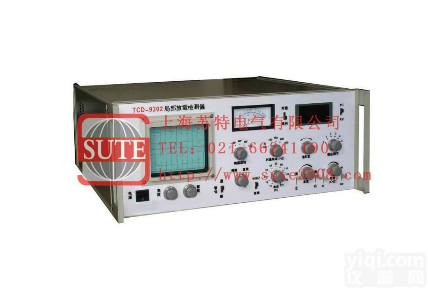

TCD－9302局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。TCD－9302局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－9或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。
主要技术指标
1、可测试品的电容量范围6PF~250µF。
2、检测灵敏度允许电流（见表一）：
表一、检测灵敏度及输入单元允许电流值。
输入单
元序号
|
调谐电容范围
|
灵敏度（PC）
（不平衡电路）
|
允许电流有效值
|
不平衡电路
|
平衡电路
|
1
|
0～25～100PF
|
0.02
|
30mA
|
0.2
|
2
|
25～100～400PF
|
0.04
|
50mA
|
0.
|
3
|
100～400～1500PF
|
0.06
|
120mA
|
1A
|
4
|
400～1500～6000PF
|
0.1
|
0.2
|
2A
|
5
|
1500～6000～25000PF
|
0.2
|
0.
|
4A
|
6
|
0.006～0.025～0.1μF
|
0.3
|
1A
|
8A
|
7
|
0.025～0.1～0.4μF
|
0.5
|
2A
|
1
|
8
|
0.1～0.4～1.5μF
|
1
|
4A
|
30A
|
9
|
0.4～1.5～6.0μF
|
1.5
|
8A
|
60A
|
10
|
1.5～6.0～25μF
|
2.5
|
1
|
120A
|
11
|
6.0～25～60μF
|
5
|
2
|
200A
|
12
|
25～60～250μF
|
10
|
50A
|
300A
|
7R
|
电阻
|
0.5
|
2A
|
1
|
3、椭圆扫描时基：
（1）频率50（内）、100、150、200、400HZ。
（2）旋转：以30°为一档，可旋转360°。
（3）工作方法：椭圆——扩展——直线。
（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有
过载自动保护装置。
4、显示单元
采用124×104mm2矩形示波管，有亮度与聚焦调节旋纽。
5、放大器
（1）3dB低频端频率fL：10、20、40KHZ任选。
（2）3dB高频端频率fH：80、200、300KHZ任选。
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。
（4）正负脉冲响应不对称性<1dB。
6、时间窗
（1）窗宽：可调，50HZ下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。
（3）两个时间窗可分别或同时开。
（4）具有一次性轰击装置，轰击时间约20ms（供拍照用）。
7、脉冲峰值表
（1）线性刻度指针式表头0—100 误差±5%（以满刻度计）。
（2）对数刻度指针式表头0—10—100 误差±5%（以满刻度计）。
（3）数字表头：以3位半LED数字表显示
0—100 误差：±3%（以满刻度计）。
8、试验电压表
（1）量程100KV（用100KV电压表电阻R）。
（2）显示：3位半数字电压表。
（3）误差：±3%。
9、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产
生的真零标位置极性相符。
（2）零标志与所有椭圆扫描频率相一致。
10、结构
（1）体积530×550×220mm3
（2）重量：约22KG。
