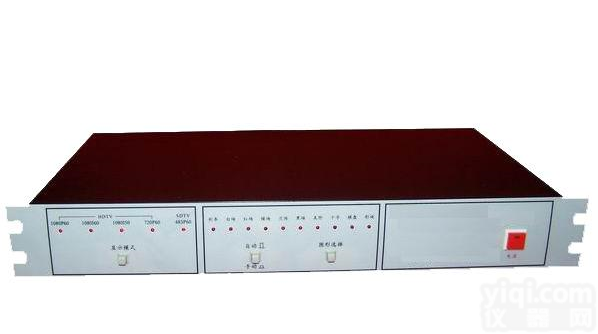

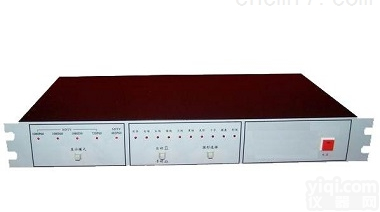

YZ868E-PAL/NTSC/SECAM 培明电子YZ868E-PAL/NTSC/SECAM 半彩条+10灰阶清晰度测试卡

是否提供加工定制	是	品Pai	培明电子
型号	YZ868E-PAL/NTSC/SECAM	产品用途	视频生产厂家

PAL制式半彩条+10灰阶测试图适用于PAL的所有制式包括I、DK、BG等测试，主要技术指标如下：一：水平同步：15625HZ；二：垂直同步50HZ（隔行扫描）三： 色度信号： 副载波频率：4.433619MHz。矢量误差：小于3度 （PAL）四：行同步4。7us±0。1us五：场：场同步25行+12us六：槽脉冲 4。7us±0。1us七：均衡脉冲2。35us±0。05us八：标准视频输出1VPP，同步0。3V图形：上半场8级彩条，依次为白（R+G+B）、黄（R+G）、青（G+B）、绿（G）、紫（R+B）、红（R）、蓝（B）、黑（R=0+G=0+B=0）；饱和度=。8彩条用于测试基色与色 差信号的亮度、色度、与饱和度等彩色还原信号的失真度以及彩色副载波的相位。下半场为10级灰度，灰度等级共分10级，亮度信号依次从到0，测试显示屏对信号的分辨等级上述二者共同测试显示深度、还原图象层次的能力与解码部器功能。
