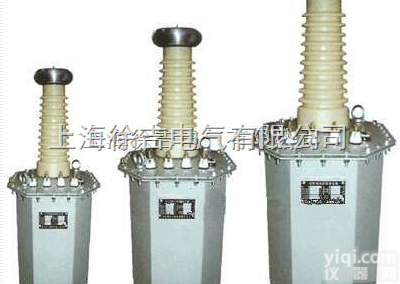

YD 交直流高压试验变压器

YD交直流高压试验变压器
交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。YD系列轻型交直流高压试验变压器是在YD系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
  YD系列轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。
  二 、技术要求
 1、试验变压器使用环境要求：
     1.1 输入电压：交流220V或380V，50Hz；
     1.2 环境温度：-40℃～40℃；
     1.3 相对湿度：≤85%（环境温度为25℃时）；
    1.4 不含有化学性气体及蒸汽的环境中；
     1.5 无爆炸性危险的气体中；
     1.6 不受雨水浸入的场合下。
    2、技术参数

型号规格	容量   （kVA）	低压输入		交流高压输出		直流高压输    出   （kV）	测 量   变 比
		电 压   （V）	电 流   （A）	电压   （kV）	电流   （mA）
YD（JZ）-5/50	5	200	25	50	100	70	500
YD（JZ）-10/50	10	200	50	50	200	70	500
YD（JZ）-20/50	20	400	28	50	400	70	500
YD（JZ）-30/50	30	400	43	50	600	70	500
YD（JZ）-50/50	50	400	72	50	1000	70	500
YD（JZ）-10/100	10	200	50	100	100	140	1000
YD（JZ）-20/100	20	400	28	100	200	140	1000
YD（JZ）-30/100	30	400	43	100	300	140	1000
YD（JZ）-50/100	50	400	72	100	500	140	1000
YD（JZ）-100/100	100	400	144	100	1000	140	1000
YD（JZ）-20/150	20	400	28	150	133	210	1000
YD（JZ）-30/150	30	400	43	150	200	210	1000
YD（JZ）-50/150	50	400	72	150	333	210	1000
