         临沂净化车间Z主要之作用在于控制产品（如硅芯片等）所接触的大气的洁净度以及温湿度，使产品能在一个良好之环境空间中生产、制造，此空间我们称之为净化车间。按照国际惯例，无尘净化级别主要是根据每立方米空气中粒子直径大于划分标准的粒子数量来规定。也就是说所谓无尘并非没有一点灰尘，而是控制在一个非常微量的单位上。当然这个标准中符合灰尘标准的颗粒相对于我们常见的灰尘已经是小的微乎其微，但是对于光学构造而言，哪怕是一点点的灰尘都会产生非常大的负面影响，所以在光学构造产品的生产上，无尘是必然的要求。

每立方米将小于0.3微米粒径的微尘数量控制在3500个以下，就达到了国际无尘标准的A级。目前应用在芯片级生产加工的无尘标准对于灰尘的要求高于A级，这样的高标主要被应用在一些等级较高芯片生产上。5μm及以下的微尘数量被严格控制在每立方米1000个以内，这也就是业内俗称的1K级别。

临沂净化车间净化原理

         气流→初效净化→加湿段→加热段→表冷段→中效净化→风机送风→管道→GX净化风口→吹入房间→带走尘埃细菌等颗粒 → 回风百叶窗→初效净化重复以上过程，即可达到净化目的。

■保持手、指甲、脸部的清洁卫生。人员卫生极其重要。

■精心挑选设计精良的服装系统。洁净生产用服装系统是由不同部分组成的。这样的服装系统必须完整，并以正确的方式穿着，以保证其整体的防护性能。

■进入洁净室前必须清洗眼镜并加以消毒。可是眼镜的例行清洗很容易被忘记。

■应尽量保持部件与工具洁净。

■工作只能在洁净的表面上进行。

■禁止吸烟或使用鼻烟。与不吸烟者相比，吸烟者或使用鼻烟者会向空气中多释放出几百万个粒子。

■在洁净室内不得梳头，甚至不能碰头发。

■在洁净室内一般不允许使用化妆品。所有化妆品都有粒子轻轻附着在皮肤上。如果说话、咳嗽、打喷嚏、触摸一件物品（比如触摸面罩），这些粒子就会从皮肤上掉落下来，而有成为污染物的危险。

■禁止使用指甲油。指甲油一般比指甲硬，所以过一段时间后，指甲油会出现裂痕。尘埃与微生物就可藏身其中，并到处传播。

■洁净室内禁使用首饰及手表。因为它们难于清洗，并可能成为感染源或者是污染源。

■洁净室内禁止吃喝，禁止咀嚼口香糖或糖果。

 ■不能把洁净服提来提去，人员不能触摸或翻动洁净服。否则手或者手套污染洁净服的危险会很大。即使搬动洁净服，也会使服装内收信到的粒子散播到周围的环境中。

■要避免一切不必要的活动。增加身体的活动会增加体表散发的粒子。人员不必要的活动会使周围空气形成涡流。建议以慢动作进行生产活动。

临沂净化车间常规材料

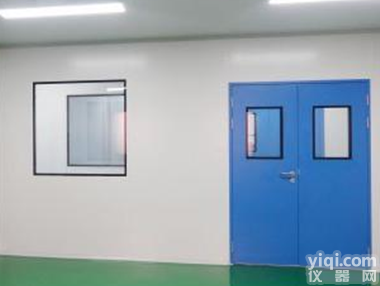

1.净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造，其特点为美观、刚性强。圆弧墙角、门、窗框等一般采用专用氧化铝型材制造　　

2.地面可采用环氧自流坪地坪或高级耐磨塑料地板，有防静电要求的，可选用防静电型。　　

3.送回风管道用热渡锌板制成，贴净化保温效果好的阻燃型PF发泡塑胶板。　　

4.GX送风口用不锈钢框架，美观清洁，冲孔网板用烤漆铝板，不生锈不粘尘，宜清洁

5.公司另有生产其他净化设备，可供净化车间选择使用。

临沂净化车间结构组成

1.无尘净化车间工程，由ZY空调和空气净化系统组成，它们就是净化系统的心脏。主要控制无尘净化车间空气灰尘微粒数，调节车间温度和温度。

2.风淋室、更衣室、净化间是车间净化系统的三个基本组成部分。风淋室是进出洁净区的通道，利用喷出的高速洁净气流，可以有效并且迅速地清除人体所带的尘埃及细菌。净化间采用夹层彩钢板隔离空间以及墙壁，上部彩钢天花吊顶，地板用环氧树脂铺成。

临沂净化车间常规参数

换气次数：100000级≥15次；10000级≥20次；1000≥30次。

压差：主车间对相邻房间≥5Pa

平均风速：10级、100级0.3－0.5m/s；

温度冬季>16℃；夏季 <26℃；波动±2℃。　　

湿度45－65%；GMP粉剂车间湿度在50%左右为宜；电子车间湿度略高以免产生静电。　　

噪声≤65dB（A）；

新风补充量是总送风量的10%－30%；

照度300LX

临沂净化车间空气净化方式

物理式净化方式

　1.吸附性过滤—活性炭　活性炭是一种多孔性的含炭物质, 它具有高度发达的孔隙构造, 活性炭的多孔结构为其提供了大量的表面积，能与气体（杂质）充分接触，从而赋予了活性炭所特有的吸附性能，使其非常容易达到吸收收集杂质的目的。就象磁力一样，所有的分子之间都具有相互引力缺点：普通活性炭并不能吸附所以的有毒气体，效率较低、易脱附。

2.机械性过滤—HEPA网　HEPA(High efficiency particulate air Filter)，中文意思为GX空气过滤器，达到HEPA标准的过滤网，对于0.3微米的有效率达到99.998%，HEPA网的特点是空气可以通过，但细小的微粒却无法通过。HEPA过滤网由一叠连续前后折叠的亚玻璃纤维膜构成，形成波浪状垫片用来放置和支撑过滤界质。

静电式净化方式

工作原理：采用高压静电吸附除尘工作原理。静电式是采用高压静电吸附除尘的工作原理。静电场中的阴极线在高压静电的作用下，产生电晕放电，电晕层中产生大量的负离子，负离子在静电场的作用下，不断地向阳极运动。当空气中粉尘通过电场时，粉尘受到负离子的碰撞带上电荷，带上电荷后的粉尘同样受到静电场的作用，向阳极（集尘极）运动，到达阳极后释放电荷。缺点：可去除飘尘（不能去除毒害气体），效能比机械式低、慢，而且易产生臭氧，此机型被美国市场评为Z差净化器。

化学式净化方式

1光催化法　

工作原理：空气通过光催化空气净化装置时，光触媒在光的照射下自身不起变化，却可以促进化学反应的物质空气中的有害物质如甲醛、苯等在光催化的作用下发生降解，生成无毒无害的物质，而空气中的细菌也被紫外光除掉，空气因此得到净化。缺点：广谱但需要空气流速较低，净化速度比较慢并且对人体有一定的辐射，在欧美是被汰的净化方式。

2. 甲醛清除剂　工作原理：是采用化学物质和甲醛进行化学反应，达到清除甲醛的目的

1)、化学反应类：与甲醛发生化学反应生成二氧化碳和水，如氨水等；

2)、生物类：由能与甲醛反应的生物制剂制成，如尿素、大豆蛋白、氨基酸等；

3)、植物类：由植物提取物制成，如芦荟、茶叶提取物等；

4)、封闭类：由成膜物质制成，形成一层薄膜阻止甲醛释放，如几丁聚糖、液体石蜡等缺点：一,化学反应过后生成的物质很可能带来二次污染. 实践过程中常常出现二次检测超标的现象二是是在不改变化学成分的基础上吸收甲醛，降低空气中的甲醛含量，但是这样的方式治标不治本，甲醛容易再次释放出来。

3.药剂、催化法－－-冷触媒精华　工作原理：冷触媒,又称自然触媒，是继光触媒除臭空气净化材料之后的又一种新型空气净化材料，能在常温条件下起催化反应，在常温常压下使多种有害有味气体分解成无害无味物质，由单纯的物理吸附转变为化学吸附，边吸附边分解，祛除甲醛、苯、二甲苯、甲苯、TVOV等有害气体，生成水和二氧化碳，在催化反应过程中,冷触媒本身并不直接参与反应,反应后冷触媒不变化不丢失,长期发挥作用。冷触媒本身无毒、无腐蚀性、不燃烧，反应生成物为水和二氧化碳，不产生二次污染，大大延长了吸附材料的使用寿命。

 其它净化方式

1.水洗法　利用虹吸以及离心原理，将混合于水的净化剂通过虹吸原理吸入其电机底座的同轴离心涡轮下部的吸管中，通过交流罩极电机高速旋转，再利用离心原理，将混合于水的净化剂喷在瓶胆内形成一层水膜，将空气中的灰尘以及细菌吸入水中，同时将经过净化的空气吹入室内，快速有效地去除室内的有毒素生物、灰尘、烟味、臭味、病毒等，并产生大量的新鲜氧气。

2.负离子法　羟基负离子与空气中漂浮的有害气体接触后，能还原来自大气的污染物质、氮氧化物、香yan等产生的活性氧（氧自由基）、减少过多活性氧对人体的危害；中和带正电的空气飘尘无电荷后沉降，使空气得到净化。

临沂净化车间菌量的数据分析

洁净技术，即玷污控制(Contamination Control)技术。指的是：对象(产品、人及动物)在被加工、处置、ZL、防护及实验等过程中，对其所处环境内玷污物(影响对象的加工、处置、ZL等质量、合格率或成功率的物质)进行控制的技术。

GMP认证车间洁净室内的发尘量，来自设备的可考虑通过局部排风排除，不流入室内;产品，材料等在运送过程中的发尘与人体发尘量相比，一般极小，可忽略;由于金属半壁(彩钢夹心板)的应用来自建筑表面的发尘也很少，一般占10%以下，发尘主要来自人，占90%左右。在人的发尘量上，由于服装材料和样式的改进，发尘量也不断减少。

 A、材质：棉质发尘量，以下依次为棉、的确良、去静电纯涤纶、尼龙。

B、样式：大挂式发尘量，上下分装型次之，全罩型Z少;

C、活动：动作时的发尘量一般达到静止时间3-7倍;

D、清洗：用溶剂洗涤的发尘量降至用一般水清洗的五分之一。

室内维护结构表面发尘量，以地面为准，大约相应8平方米地面时的表面发尘量与一个静止的人的发尘量相当。

2、发菌量

工作人员产生的污染：

1)皮肤：人类通常每四天完成一次皮肤的完全脱换，人类每分钟脱落约1000片皮肤(平均大小为30*60*3微米)

2)头发：人类的头发(直径约为50~100微米)一直在脱落。

3)口水：包括钠、酶、盐、钾、氯化物及食品微粒。

4)日常衣物：微粒、纤维、硅土、纤维素、各种化学品和细菌。

5)人类静止和坐立每分钟将产生10000个大于0.3微米的微粒。

6)人类在头部和躯干做动作时每分钟将产生1000000个大于0.3微米的微粒。

7)人类以0.9m/s的速度行走时每分钟将产生5000000个大于0.3微米的微粒。

分析国外试验资料可以认为：

 (1) 洁净室内当工作人员穿无菌服时：

　　静止时的发菌量一般为10-300个/min.人

躯体一般活动时的发菌量为 150-1000个/min.人

快步行走时的发菌量为 900-2500个/min.人

(2) 咳嗽一次一般为 70~700个/ min.人

喷嚏一次一般为 4000~62000个/ min.人

(3) 穿平常衣服时发菌量 3300~62000个/ min.人

(4) 无口罩发菌量:有口罩发菌量 1:7~1:14

(5) 发菌量：发尘量 1:500~1:1000 据国内事例：

(6) 手术中人员发菌量 878个/ min.人

所以，可知洁净室内无菌衣人员的静态发菌量一般不超过300个/ min.人，动态发菌量一般不超过1000个/ min/人，以此作为计算依据是可行的。

临沂净化车间温度、湿度的测试方法

温度测试是确认空气处理设施的温度控制能力，温度测试应在净化车间进行调试，气流均匀性测试完成，并在净化空调系统连续运行24H以上后进行。净化车间的温度测试有功能温度测试和一般温度测试。功能温度测试主要用于需严格控制温度精度时或建设方要求在“静态”或“动态”进行测试时应用;一般温度测试主要使用于“空态”时温度测试。

净化车间温度、湿度的测试方法：

净化车间温度的测试：应将洁净工作区划分为等面积的栅格，每个分格面积不超过100平方米或与建设方协商确定，每格测点1个以上，每个房间测点至少2个。测试高度应为工作面高度，距的吊顶、墙面和地面不小于300MM，并应考虑热源等的影响，测量时间应至少1H，并至少6min测量一次，读数稳定后做好记录。净化车间一般温度测试的测点，每个温度控制区或每个房间1个测点，测试点高度宜为工作面高度，测量时间应至少1H，并至少6min测量一次，读数稳定后做好记录。

净化车间湿度的测试：湿度测试可采用通风干湿球湿度计、电容式湿度计、数字式湿度计、毛发式湿度仪器。相对湿度测试的测点、测试频度和时间与温度测试时间相同，宜一同测试。

临沂净化车间施工流程

一、施工前确认工程设计图纸和技术要求，并与各专业进行交流，讨论交叉作业时应该注意的问题。 工程施工中，由于未及时与电气专业沟通，导致插座开关与观察窗重叠。

二、检查工程所用主要材料、设备是否合格，必要时要请业主参与检查。由于未对观察窗作检查工作，就安装观察窗，业主查看之后对观察窗质量不满意，导致观察窗更换并重新安装。

三、施工过程中加强进度控制及质量控制。

四、洁净室施工管理制度要严格执行。

五、工程施工中，材料是先到顶板，后到墙板。但是，施工起头基本都是从立墙板开始，然后跟着吊顶板。所以，导致了施工材料需求和材料供给之间的矛盾。

六、二、三楼有许多板材都是立到楼板大梁底部，由于搬运及吊顶上部布满管线管道，所以板材都切割使用。可以订吊顶高度的板材，然后各房间之间可以用铁皮封堵。

七、门洞预留的时候未考虑直流平水泥及PVC地板的厚度，导致洁净室钢质门安装后门底部与地坪摩擦。

八、风淋室安装以后风淋的风速较小，不能满足吹淋的要求。检查多次后，是电机的相序接错，导致风机反转，风速过小。 九、一楼板材先到货的为一些根据图纸尺寸的非标板和标准板，剩余的很大一部分是要施工过程中测量尺寸加工的。由于非标板材尺寸与现场的差异及没有非标板材的衔接，导致板缝对齐重新调整及板材排布过程中缺少材料，导致施工进展不明显。

临沂净化车间管理规定

一、     目的

为避免生产过程中出现污染，同时将空气中的细小微粒和微生物量减到Z少。

二、适用范围   所有进出净化车间人员

三、内容

3.1 便鞋及个人物品应整齐地放入指定的个人物品柜里，并确保锁好柜门。

3.2 净化室进入

3.2.1 进入流程   非净化区域→换拖鞋→进入更衣室→放个人物品→穿净化服→穿净化鞋→风淋室→净化室→戴口罩→戴手套

3.2.2 注意事项

3.2.1.1 口罩在配戴时要将两边带子挂到耳朵上，并将上下两边拉伸遮住口鼻部位。

3.2.1.2 头罩要将头发全部罩住，不能将头发露在外面。

3.2.1.3 戴手套时衣服口要压住手套口，不能将皮肤裸露在外。   3.2.1.4 净化服不得拖（丢）在地上，不得卷起裤脚。

3.2.1.5 风淋室时间10秒，一次可进1～2人。

3.2.1.6 取出或放入净化鞋时应确保锁好柜门。

3.2.1.7 进入扩散车间，需再次风淋。

3.2.1.8 副总（含）级别以上人员及确需进入车间的参观人士，进入车间时，需统一着蓝大褂、戴帽，同时需经过风淋。

3.3 净化室离开

3.3.1 离开流程    净化室→更衣室→脱手套→脱净化鞋→脱净化服→脱口罩→非净化区

3.3.2 注意事项

3.3.2.1 个人使用的净化服每周一洗，口罩二日一换。

3.3.2.2 废弃的口罩、手套应立即放进规定垃圾桶内，严禁乱扔。 3.3.2.3 脱下净化鞋后，将净化鞋正方向（或鞋底对齐侧方向）鞋尖朝内，鞋跟在外，靠拢并齐放入更衣室指定的鞋柜内，护套不能压在鞋下面避免脏污。

3.4 通用行为规范

3.4.1 刚做完剧烈运动的需半小时后方可进入净化室。

3.4.2 吸烟后10分钟内不允许进入净化室。

3.4.3 严禁将与操作无关的任何物品，如水杯、矿泉水瓶等带入净化室。

3.4.4 垃圾应立即放入指定位置的垃圾桶内。

3.4.5 严禁穿着净化服和净化鞋到更衣室以外的非净化区去。   3.4.6 从净化车间进入包装，需按离开流程执行；不得从包装车间直接进入净化车间。

3.5 操作规范

3.5.1 任何人员严禁用裸手直接碰触产品。

3.5.2 需要用手取硅片样品时，应确保手套清洁，接触部位应在硅片边角部位。

3.5.3 禁止对着硅片或电池片说话。

3.5.4 任何与产品有关的操作要在净化工作台上进行。

3.5.6 工作中严禁身体紧靠机台、坐地板。

3.6 清扫要求

3.6.1 清扫范围：

3.6.1.1 日清洁：设备台面、机台外表面、工作台、地面。

3.6.1.2 周清洁：墙壁、门窗、货架、推车、胶凳、工作椅、工作柜。 3.6.1.3 每月清洁及年度清洁：天花胶板及日清洁和周清洁内容。3.6.2 清洁用品：无尘布、无水乙醇、松油醇、拖把。

3.6.3 清洁周期和时间规定

3.6.3.1 每次交接班前要进行卫生打扫

3.6.3.2 每周清洁可在一周内陆续做完指定的区域范围的清洁工作。 3.6.3.3 每月清洁及年度清洁应在制造部停产时进行，对产品应采取防尘防护措施。

3.6.4 清洁方法

3.6.4.1 机台外表面：使用无尘布清洁。

3.6.4.2 地面：先用微湿拖把将净化间清洁干净，拖把不能够到的区域，用微湿无尘抹布沾水清洁。用完后的工具清洗干净后烘干放回原位。

3.6.4.3 其它：无尘布做清洁。

临沂净化车间应用领域：

公共场所、商场、车站、体育场，歌舞厅，会议室，学校，饭店、食堂、网吧等；养殖场、工厂、车间、纺织、印染、服装、塑胶、玻璃、陶瓷、皮草、铸造、五金、包装、印刷、电子、电镀、化工化纤生产，食品生产，烘焙车间，餐具消毒烘干车间等。
