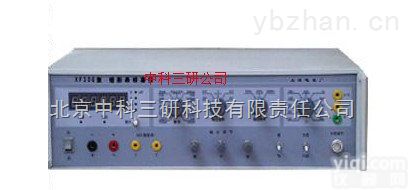

XF30A XF30A型多功能校准仪(图)

品Pai	华光高科	型号	XF30A
测量范围	0-20A	测量精度	读数的0.03%
产品用途	适用于检定、校验各种0.2级以下电流、电压表。

一、 用途、特点： XF30A型多功能校准仪适用于检定、校验各种0.2级以下电流、电压表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。本校准仪具有模拟调节(电位器)和数字调节(键盘)两种幅值调节方式。 二、 主要功能： 1： 51/2位LED数字显示输出量,可按实际值或百分比两种方式显示。 2： 交、直流电流输出范围为：0～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～ 2A～ ～ 20A。 3： 交直流电压输出范围为：0～200mV～1V～2V～5V～10V～20V～50V～100V～200V～500V～1000V。 4： 供选择的交流频率为三种：50Hz、60Hz、400Hz。 5： 输出超载能自动保护，手动复位。 6： 每档电压、电流可以过载20%。 7： 钳形表测量：配用本厂标准线圈，可测量AC 0～ 750A（部分表可测量到 1000A以上）；DC 0～ 1000A 误差±0.3%。 三、 技术性能： 1： 稳定性: DC ＜满量程的0.01%/ 2分钟 AC ＜满量程的0.03%/ 2分钟 2： 交流失真度：＜0.5% 3： 直流纹波系数：＜0.1% 4： 输出频率及准确度: 50Hz 60Hz 400Hz ＜1% 5： 输出电压、电流的范围及准确度( 23℃± 2℃ ，输出值大于10%量程)

输出项目	输　出　范　围	额定输出	Z大输出	准　确　度
交直流 电　压	0～200mV	10mA	30mA	DC: ±（读数的0.03%+ 满量程的0.02%）±0.02mV AC: ±（读数的0.05%+ 满量程的0.02%）±0.04mV
	0～2V	20mA	60mA
	0～5V～10V～20V	40mA	100mA
	0～200V～500V	20mA	60mA
	0～1000V	10mA	30mA
交直流 电　流	0～100uA ～500uA～2mA～5mA ～20mA～50mA	DC:3V AC:36V		DC: ±（读数的0.03%+ 满量程的0.02%） AC: ±（读数的0.05%+ 满量程的0.02%） 2mA以下不考核精度
	0～200mA ～500mA	DC:3V AC:12V
	0～ 2A～ ～ 20A	2V
标 准 电 阻	10、24、50、100、 240、500（Ω） 1、2.4、5、10、 24（kΩ）另加 ×1k、×1倍率档位 （即10kΩ～ 24MΩ）	0.25W		±0.2%+ 20mΩ

6： 电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；功耗＜180VA 7： 工作环境：工作环境的温度 5℃～ 35℃，相对湿度不大于80%。 8： 工作时间：连续 9： 外形尺寸：135×480× 420mm3 10：重量：约 16kg
