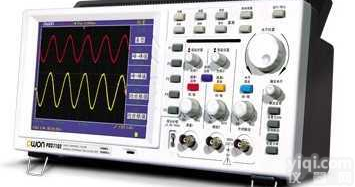

PDS6062T，PDS-6062T，PDS 6062T PDS6062T厦门利利普OWON数字示波器PDS-6062T台式示波器PDS 6062T

功能描述

型号

PDS6062T

PDS7062T

PDS7102T

带宽

60MHz

60MHz

100MHz

通道

2 + 1 (外部触发)

采样方式

普通采样、峰值检测、平均值

实时采样率

双通道250MS/s

双通道500MS/s

输入耦合

直流、交流

直流、交流、接地

输入阻抗

1MΩ±2%，与20pF±
5pF并联

1MΩ±2%，与15pF±3pF 并联

探头衰减系数

1X，10X，100X，1000X

Z大输入电压

300V (DC+AC峰值
、1MΩ输入阻抗)(
10:1探头衰减)

400V (DC+AC 峰值)

通道间的隔离度

50Hz (100 : 1)、
10MHz (25 : 1)

50Hz (100 : 1)、
10MHz (40 : 1)

通道间时间延迟
(典型)

150ps

采样率范围

10S/s～250MS/s

1S/s～500MS/s

波形内插

(sinx)/x

存储深度

每个通道高达5000个
点

每个通道高达6000个点

扫速范围

5ns/div～5s/div

5ns/div～100s/div

时基精度

100ppm

时间间隔(△T)测量
精确度

单次：±(1采样间隔时间+100ppm×读数+0.6ns) >16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)

模拟数字转换器
(A/D)

8比特分辨率，两个通道同时采样

灵敏度(伏/格)范围

5mV/div～5V/div（在输入BNC 处）

位移范围

±50V(500mV-5V)±2V(5mV-200mV)

模拟带宽

60MHz

60MHz

100MHz

单次带宽

满带宽

低频响应(交流耦合,-3dB)

≥5Hz(在BNC 上)

上升时间(BNC上典
型的)

≤5.8ns

≤5.8ns

3.5ns

直流增益精确度

±5%

±3%

直流测量精确度(平
均值采样方式)

经对捕获的≥16个波
形取平均值后波形上
任两点间的电压差(
△V)±(5%读数+0.05
格)

经对捕获的≥16个波形
取平均值后波形上任两
点间的电压差(△V)：±
(3%读数 + 0.05格)

触发类型

边沿触发

上升、下降

视频触发

行同步、场同步

行、场、奇场、偶场、
任意行

交替触发

不支持

支持

触发灵
敏度(边
沿触发)

直流耦合

通道1和通道2：1div
(DC~满带宽)

通道1和通道2：0.2~
1div可调(DC~满带宽)

交流耦合

50Hz及以上时和直流相同

触发耦合方式

DC 耦合，AC 耦合，LF YZ，HF YZ

触发电平范围

内部

距屏幕ZX±6 格

EXT

±600mV

EXT/5

±3V

触发电平精确度(典型的)
精确度
适用于上升和下降时间
≥20ns
的信号

内部

±0.3格

EXT

±(40mV + 6% 设定值)

EXT/5

±(200mV + 6% 设定值)

触发位移

前触发 655格，后触发4格

设定电平至50％(典
型的)

输入信号频率≥50Hz 条件下的操作

触发灵
敏度(视
频触发,典型的)

内部

2 格峰间值

EXT

400mV

EXT/5

2V

信号制式和行/场频
率(视频触发类型)

支持任何场频或行频的NTSC、PAL和SECAM
广播系统

光标测量

光标间电压差(△V)、光标间时间差(△T)

自动测量

峰峰值、平均值、均方根值、频率、周期

数学操作

加、减、反相

存储波形

4组波形

李沙育
图形

带宽

60MHz

100MHz

相位差

±3 degrees

显示类型

8.0 英寸的彩色液晶显示

显示分辩率

640 水平×480 垂直像素

显示色彩

256色，STN(伪彩色
)，TFT(真彩色)

65536色，TFT(真彩色)

显示语言种类

中文简体，英文

输出电压(典型的)

约5V，峰-峰值≥1MΩ负载时

频率(典型的)

1KHz 方波

通信接口

USB 或 RS-232

电源电压

100-240 VACRMS，50Hz，CAT II

耗电

小于15W

保险丝

1A，T 级，250V

电池

选配
