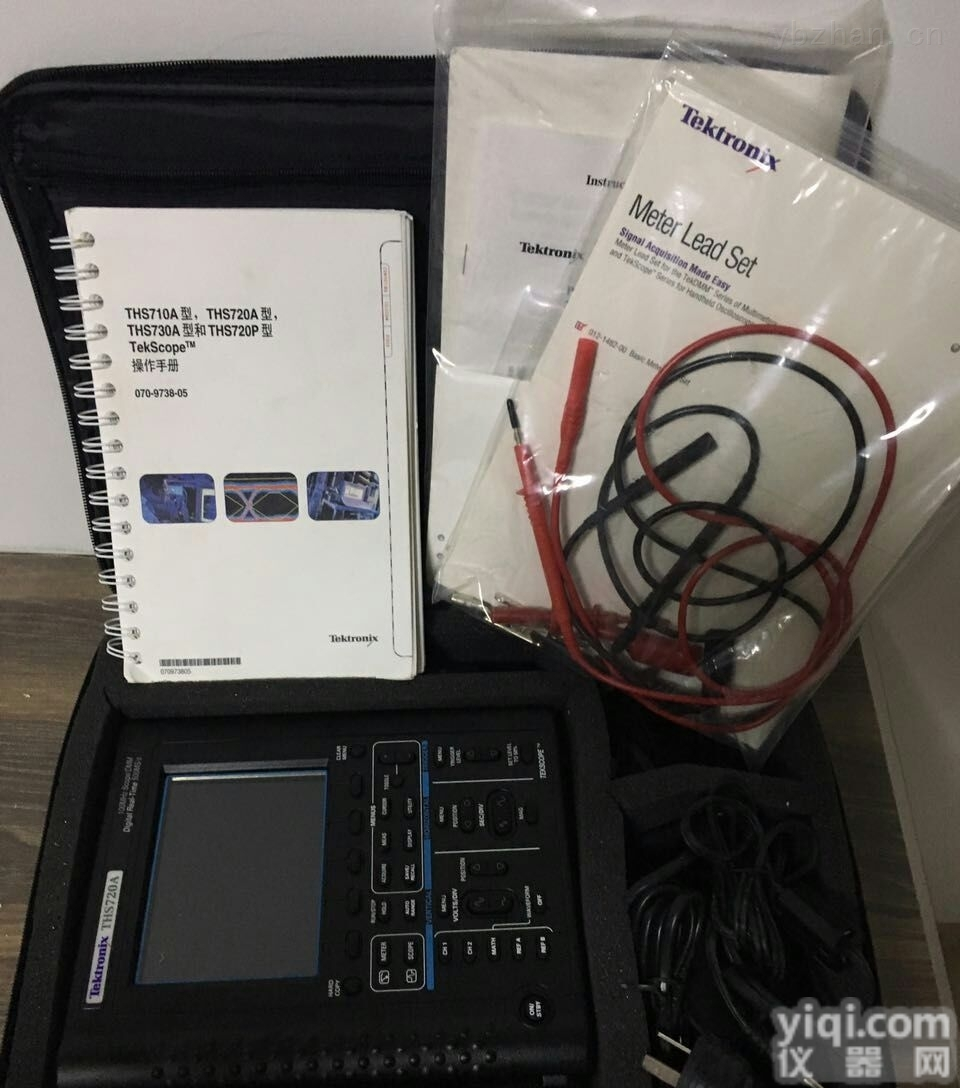

THS710A THS720A 低价批发美国泰克手持式数字示波器THS710A THS720A

类型	手持式数字示波器	品Pai	泰克(Tektronix)
型号	THS710A THS720A	通道数	2
带宽	500MS/s（MHz）	采样率	见参数（GS/s）
记录长度	见参数（k）	波形捕获率	见参数（wfms/s）
外形尺寸	见参数（mm）	重量	见参数（kg）
是否提供加工定制	否

性能概述：□ 200MHz产品－世界Z高性能的手持式示波器；□ THS720P－一台能够提供自动功率测量、统计、谐波分析功能的手持式示波器；□ 200MHz、100MHz、60MHz二种带宽，Z高采样速率达1GS/s，详见技术参数表；□ 2或4条独立通道，8位垂直分辨率；□ 良好的时基系统；□ 灵巧的捕获方式；□ 强大的触发系统；□ 完备的测量系统；□ 内置功能强劲的3-3/4位数字万用表；□ THS720P＝全能的手持式示波器＋数字万用表＋谐波分析仪＋功率计；□ 完全的隔离通道结构，600VRMS浮置测量能力；□ 自动设置功能"AutoSet"让操作更简便；□ 11种语种界面支持；□ LCD显示，多种显示模式；□ 轻巧、便携的物理特性；应用行业□ 数字、模拟电路设计、；□ 教学实验室平台；□ 电力、电子产品制造、测试及维护。输入输出接口：RS232接口，可进行编程控制。

物理特性 　　仪器尺寸：宽177×高217×深51 单位-毫米 　　宽6.95×高8.35×深2.00 单位-英寸 　　仪器净重：1.45公斤＝3.2磅 捕获方式 　　峰值检测－以每两个采样周期为一个峰值检测周期，在周期内采样Z大、Z小值，以此作为采样点，组成波形。本捕获方式应用于捕获高频和随机毛刺。在5μs/div～5s/div的所有时间分度下，可捕获窄至10ns的毛刺。 　　取样 －等时间间隔的数据取样。 　　平均值 －平均计算2至512（可选）捕获的波形数据。 　　包络 －在一次或多次捕获信号上获得的Z大/Z小值。 触发系统 　　主要触发方式－自动（支持 0.5s/div和更慢的滚动模式）、正常。 　　触发类型 　　　　□ 边沿－常规式电平驱动触发。任何通道上的正负斜率。耦合选择：DC 、噪声YZ、高频YZ、低频YZ。 　　　　□ 脉冲触发－ 　　　　□ 外触发－支持5MHzTTL电平，可选200mV～2V触发电平； 　　　□视频－可选择视频的场（Field）或行（Lines）上触发，在NTSC、PAL或SECAM广播标准视频上触发； 　　　　□ 马达触发：触发于3和5级脉宽调制功率信号，此项功能仅在THS720P中采用。 　　触发源：任意通道、外触发通道、外触发通道/5、市电； 　　触发显示：可以显示触发电平； 　　游标系统： 　　　　□ 类型：水平线、垂直线、成对线； 　　　　□ 游标测量：Δ伏特、Δ时间、1/Δ时间（Hz）、度（相位）。 时基系统 　　水平缩放：水平放大或缩小静态或动态的波形，可以使用视窗选择特定的区域进行视窗扩展方式放大观察。 　　时间/分度范围：－5ns～5s/div； 　　记录长度：2500点； 　　水平精度：±0.01％； 　　时基稳定度：200ppm。 测量系统 　　自动波形测量 －自动测量21个参数：周期、频率、正脉宽、负脉宽、正过冲、负过冲、高值、低值、Z大值、Z小值、峰-峰、幅值、平均值、周期平均值、均方根、周期均方根、上升时间、下降时间、正占空比、负占空比、爆发宽度，可显示四种任意组合的波形测量值。 　　阈值 －可按百分比或电压设置各种阀值，如，上升沿从10%～90%（或0.1V～0.9V） 　　计算算子－加、减、乘、计算U×I 功率值； 完全的独立通道结构，600VRMS浮置测量能力： 　　THS700系列手持式示波器是完全的独立通道结构，在多通道测试的过程中，通道之间的相互干扰为零。它能够直接进行差分测量，每通道的浮置电压Z大为600VRMS。 内置3-3/4万用表（DMM）规格： 　　直流电压范围：400.0mV～880V； 　　直流电压精度：±0.5％读数＋5； 　　真有效值交流电压范围：400.0mV～640V。 　　Z大幅度电压：每通道600VRMS（与探头有关）； 　　分辨率：4000读数，3-3/4位； 　　交流电压精度：±2%读数＋5； 　　电阻范围：400.0Ω～40.00MΩ； 　　电阻精度：±2%读数＋2；40MΩ时，±2%读数＋5； 　　二极管测量电压范围：0～2V； 　　通断检查：当<50Ω时声音蜂鸣报警； 　　模式：Z大、Z小、ΔZ大－Z小、平均、保持； 　　非易失存储：10个DMM屏幕； 　　垂直放大能力：2×、5×、10×； 　　dB刻度：参考电压为1mV～10V可选； 　　dBm刻度：参考电阻50Ω可选。 THS720P多种功能集为一体 　　THS720P＝手持式示波器＋数字万用表＋谐波分析仪＋功率计，集多功能为一体。 　　　　□ THS720P具有THS720A100M手持式示波器的所有功能，也内置有3-3/4DMM，详细功能请参阅《技术参数表》。 　　　　□ 马达触发：内置PWM触发器，触发于3和5级脉宽调制功率信号，分析调速交流电机驱动装置的输出波形； 　　　　□ 谐波分析：Z高谐波次数为31次（30～450Hz）； 　　　　□ 功率测量和统计： 　　VA － 视在功率； 　　W － 有功功率； 　　VAR－ 无功功率； 　　V、A－ 电压、电流（真有效值值、峰值）； 　　THD-F－ 总谐波失真，输入基波的百分比； 　　THD-R－ 总谐波失真，输入真有效值的百分比； 　　PF － 功率因数； 　　DFR－ 脉冲功率因数； 　　Φ － 电压与电流相位差。 "AutoSet"自动设置功能 　　自动设置功能是对垂直方向、水平时基、触发方式、采集方式等基本的功能进行设置，自动适应被测信号，能大体地、稳定地捕获波形，为进一步的优化波形提供方便。在多通道测试中，能够以通道号Z小的通道为触发源，捕获所有测试通道的信号。 11种语种界面支持 　　本产品支持11种国家的语言文字，如：中文简体、中文繁体、英文、日文、韩文、意大利文、法语、西班牙语、俄语、葡萄牙语、德语等。 显示模式 　　显示器 －背景光LCD显示； 　　显示器分辨率为－320×240； 　　波形模式 －点、矢量、矢量积累、点积累； 　　内插模型－Sin(X)/X； 　　格式 －YT、XY。

THS700系列手持式数字示波器技术参数表
		THS710A	THS720A	THS730A	THS720P
带 宽		60 MHz	100 MHz	200 MHz	100 MHz
通 道		2	2	2	2
每条通道采样率		250MS/s	500MS/s	1 GS/s	500M
垂直分辨率		8 位 (所有型号)
垂直灵敏度 (/div)		5 mV/div～50V/div
Z大记录长度		2.5K 点 (所有型号)
直流增益准确度		±2%
输入电压 ( 10МΩ)		400 VRMS CAT I，300 VRMS CAT II
位置范围		±10格
DMM技术		内置3-3/4位数字万用表（参数详见DMM技术规格）
输入阻抗		10MΩ，13.3pF
输入耦合		AC, DC, GND (所有型号)
时基范围 (/div)		10ns～50s/div	5ns～50s/div	2ns～50s/div	5ns～50s/div
滚动模式时基		≥0.5s/div
水平精度		±200pps
探头配置		P6117无源电压探头			P5102高压探头
显 示 器		带背景光LCD
安全标准		UL3111－1，EN61010－1， CSA证书
电磁兼容（EMC）		满足《89/336/EEC指导》电磁兼容要求
环 境	温 度	操作：－10°C～＋50°C，非操作：－20°C～＋60°C
	湿 度	＋40°C以下：90％RH，＋41°C～＋50°C：75％RH
	高 度	操作：2,000m，非操作：15,000m
