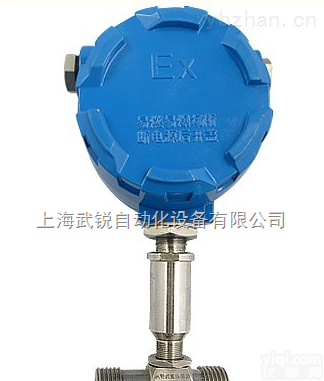

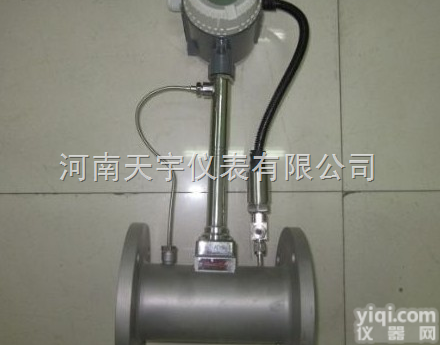

一体化蒸汽涡街流量计

● 安装简便，维护十分方便；
● 结构简单牢固，无可动部件，长期运行十分可靠；
● 量程范围宽，量程比可达1：15；
● 压力损失小，运行费用低，更具节能意义；
● 应用范围广，液体、气体、蒸汽均可测量；
● 检定周期长，一般为两年；
● 在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；
● 可现场显示，也可远距离传输，还可与计算机控制系统联网；
● 检测探头不直接接触被测介质，性能更稳定。
概述工作原理：
涡街流量计是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。

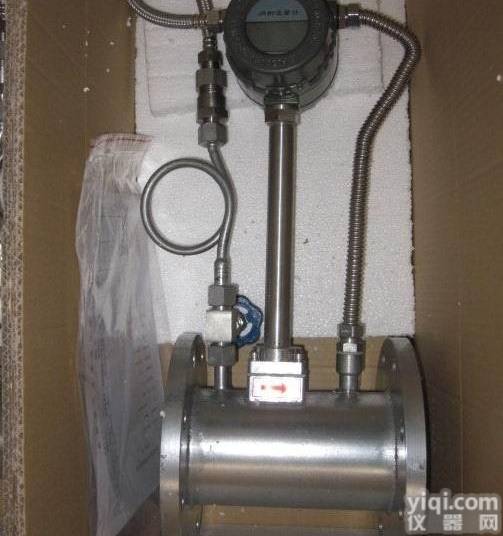

产品有基本型和复合型两种型式，基本型测量单量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。该仪表具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。

• 测量范围与压力等级

  仪表口径（mm）	液体测量范围（m3/h）	气体测量范围(m3/h)
  DN15	1.2-6.2	5-25
  DN20	1.5-10	8-50
  DN25	1.6-16	10-70
  DN32	1.9-19	15-150
  DN40	2.5-26	22-220
  DN50	3.5-38	36-320
  DN65	6.2-65	50-480
  DN80	10-100	70-640
  DN100	15-150	130-1100
  DN125	25-250	200-1700
  DN150	36-380	280-2240
  DN200	62-650	580-4960
  DN250	140-1400	970-8000
  DN300	200-2000	1380-11000
