土工布透水性测定仪操作使用,透水性测定仪结构

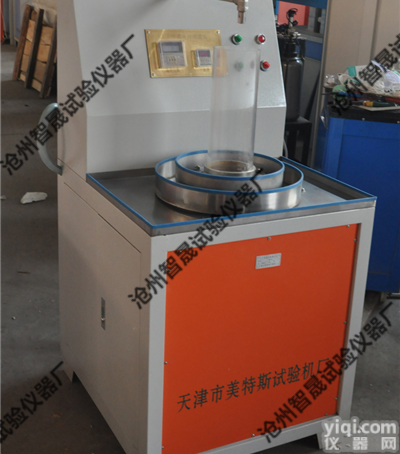

如图所示产品，为天津市美特斯试验机厂生产的土工布透水性测定仪产品，以下则是我们为您介绍的土工布透水性测定仪的详细资料，如果您对此产品感兴趣，欢迎来电咨询我们。请您在购买时认准商标。

合作单位:
四川省川正建设工程检测有限公司、四川省禾力建设工程检测有限公司、四川省禾盛建设工程检测有限公司、四川省南充市公信检测有限公司、四川省南充市水利水电勘察设计研究院、四川省建材产品质量监督检测ZX、四川省成都市理工大学、四川路桥集团、陕西省中铁二十局医院、中铁电气化集团西安铁路工程有限公司、中铁十八局集团、中铁二十局集团、西安理工大学、ZG电建昆明勘测设计研究院、内蒙古水利水电勘测研究院、广州铁成工程质量检测有限公司、山东省水利勘测研究院、太原东山煤电集团、东北煤田地质局、太原钢铁集团、ZG水利水电科学研究院、东南大学、中铁十九局集团、南京工业大学、天津工业大学、ZG矿业大学、新疆水利水电勘测设计研究院、新疆水利水电科学研究院、新疆城建集团、吉林长春水科院、吉林银河水利水电新技术有限公司、路桥建设贵州试验检测有限公司、深圳市政工程总公司、大连理工大学、中交航务工程局有限公司、水电四支队、ZG中铁六局集团、ZG铁建十二局集团、中铁三局、江西水利水电建设有限公司ZX实验室、华南理工大学、北京城建集团、青岛市建筑材料研究院、兰州交通大学、甘肃省土木工程科学研究院、青海省建设工程设计研究院、长江水利委员会长江科学院、贵州省交通建设工程检测ZX有限责任公司、ZG水利水电第九工程局有限公司ZX试验室、贵州省地矿局第二工程勘察院等等。

用于测定各种类型土工布的透水性能，其性能符合GB/T15789-2005《土工布透水性能测试方法》标准中对仪器的要求。在规定条件下，测定垂直通过单层土工布的水流量。

参数规格

   1. 水头压差：250mmH2O(2450Pa)

   2.夹持器内径：ф50±0.5mm

   3.试样厚度：20mm

   4.时间计数器：0~99.99

   5.温度计范围：0~50

   6.量筒：1000mL(10mL)

   7.电源：220v

   8.仪器外形：400×500×850mm

9.重量：25kg

性能特点

    仪器由机座，容器，夹持器，控制管路，控制电路等部分组成。（见图——外形图）

    1，机座12前方装有控制面板，面板上装有【工作】按键8·时间计数器9，电源开关10，时间计数器可以进行时间设定。机座下面装有4只可调垫脚13，调节垫脚使仪器保持水平。机座内装有电磁阀，管路等元器件。

     2，夹持器21通过定位支承销19安放在内容器6内。内，外容器连成一体，各有出水口与管路连通，上夹持器与有机玻璃水位量筒4连成一体，下夹持器为一开圆孔压板，通过压紧螺母20压紧下夹

板，将试样夹紧在夹持器中间。夹持器安放在定位支撑销19上，水位量筒4有刻度一面朝面板方向，以方便观察。

     3、进水口18外接稳压水源，流量控制开关5控制水流导通及流量大小，时间计数器控制电磁阀的动作转换以确定溢出水口17或取水口11流出。按下[工作]键8后，时间计数器9开始计时，当时间计数器未达到设定值时，溢出水由取水口11排出，此时用容器将测试口流出水量全部收集，再用量筒测出收集水量；当时间计数器达到设定值时，电磁铁动作，此时溢出水由排水口17排出。当实验完毕后，打开放水口18开关，将仪器内的水排干。

     4、控制电路

见图二—电路图

工作原理

1、仪器应放置在平整、稳固的工作台上，高度以方便操作为宜。

2、供水压力稳定，水压波动不宜过大。

3、环境温度：10~25℃

4、电源：Ac220±10%      50Hz      接地可靠。

操作流程

1、装夹试样：取出夹持器21，松开压紧螺母20，将试样平整地放置在下夹持器平面上，压上上夹持器，然后拧紧压紧螺母20，将夹持器安放在定位支撑销19上。

2、打开电源开关10，在时间计数器9上设定收集时间值（本仪器时间计数器9的范围为0～99.99秒，按GB/T15789-1995，设定时间）>10秒）

3、确定放水口18处于关闭状态，进水口16外接稳压水源后，打开流量控制开关5，将出水嘴2对准水位量筒4往仪器内注水，直至水位超过试样平面达到内容器6的高度，此时水头压差为零。

4、待水平面稳定后继续注水，水开始溢出内容器，调节流量控制开关5控制水的流量已得到固定的压差，即水位量筒4的水位稳定，此时溢出的谁通过排水口17排出。

5、待水头压差稳定30秒后，按下【工作】键8，时间计数器9开始计时，同时电磁阀转换出水口，此时溢出水流通过取水口11流出。流出水量用容器收集，再用量筒测出具体数值，精确到10mL（收集的水量应>1L，如不到1L，应酌情加大时间设定值）；达到设定时间后，电磁阀动作，此时溢出水从排水口17排出。

6、在进行上步骤的同时，读取温度计3上的温度值，水温应在10～25℃(精确到0.1℃)。

7、重复第6.3～6.6条步骤。总共得到5组读数，水流速度均匀分布在0mm/s—60mm/s之间。试验时水流速度从高做到低。

8、重复第6.2～6.7步骤，在同一水压下将余下试样测试完毕。

9、关闭电源开关9，拔下电源插头14。

10、打开放水口18将仪器内的剩水排空。

11、将测试数据按GB/T15789-2005处理。
