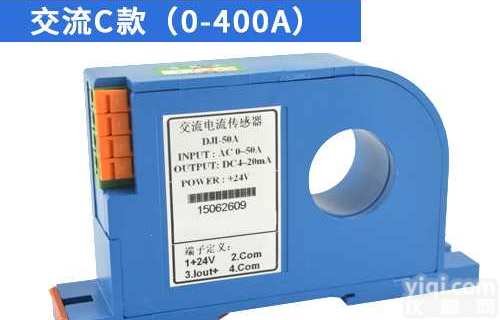

一、HDR-AI/DI系列产品概述

本产品为一种单相交流电流隔离传感器,采用的是电磁隔离原理，能够对单相的交流电流进行采样，并隔离输出0~5V, 0~20mA或4~20mA等多种标准信号，其输入和输出之间实现电的隔离，输出信号与输入信号间有完全的线性关系。该产品具有精度好，隔离耐压高，低温漂，体积小，安装方便等优点，符合国际标准。可广泛应用于交流电流信号的实时检测/监控，通讯，电力，铁路，工业控制等领域。

二、产品技术指标

u 测试条件：辅助电源：+12V，室温：25℃

u 输入范围：0~0.5~300A AC

u 精度等级：0.5级（采用引用误差）

u 工作温度：0~50℃

u 温漂特性：0.2级200ppm/℃ 0.5级 500ppm/℃

u 隔离耐压：2500 V DC

u 负载能力：电压输出≥2 kΩ 电流输出≤300Ω

u 响应时间：≤ 400 mS

u 静态功耗：电压输出≤200mW

u 电流输出(4~20mA)≤250mW

u 输入过载能力：2倍额定电流输入值,一秒10次

u 穿孔式)20倍且小于500A，一秒5次

三、产品接线

 四、产品外型尺寸

五、安装方式

               图3 DIN导轨或螺钉安装平面图

六、注意事项

1. 当用万用表表笔测量电压或电流时,应把接线端子螺钉旋到底,否则有可能测不到电压或电流输

2. 产品出厂时已调校好零点和精度，请勿随意调校，确需现场调校时，请与我公司联系；

3. 传感器为一体化结构，不可拆卸，同时避免碰撞和跌落。请勿涂改和撕下产品上任何标贴；

4. 传感器内部未设置防雷击电路，当传感器的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
