Q41F美标浮动球阀
- 产地：中国大陆
- 供应商：永嘉伯利恒阀门有限公司
- 供应商报价：600
- 标签：Q41F美标浮动球阀,常用仪表,阀门仪表,供应Q41F美标浮动球阀,永嘉伯利恒阀门有限公司
产品库
一、Q41F美标浮动球阀特点：
1、流体阻力小，全开时球体通道、阀体通道和连接管道的截面积相等，并且成直线相通，介质流过球阀，相当于流过一段直通的管子，在各类阀门中球阀的流体阻力Z小。
2、启闭迅速，启闭时只需把球体转动90°，方便而迅速。
3、结构较简单，体积较小，重量较轻。特别是它的高度远小于闸阀和截止阀。
4、Q41F美标浮动球阀密封性能较好。球阀一般采用具有弹性的软质密封圈。
二、Q41F美标浮动球阀材质表：
| 序号 | 零件名称 | 材料名称 | ||||
| Q41F/H-P | Q41F/H-PL | Q41F/H-R | Q41F/H-RL | |||
| 1 | 阀体左体 | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | |
| 2 | 球体 | B2-B8 | A182-F304L | A182-F304L | A132-F316 | A182-F316L |
| B8以上 | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | ||
| 3 | 阀杆 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
| 4 | 阀座 | PTFE/增强PTFE/NYLIN/柔性石墨 | ||||
| 5 | 阀座支承圈 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
| 6 | 弹簧 | 3yc-7/17-49H | ||||
| 7 | 螺柱 | A193-B8 | ||||
| 8 | 螺母 | A194-8 | ||||

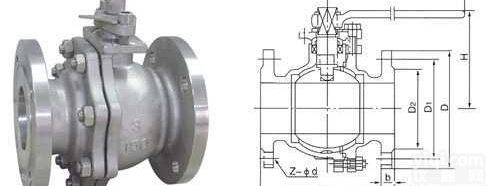

三、Q41F美标浮动球阀规格尺寸：
| 公称压力 PN(MPa) | 公称通径 NPS(in) | 尺寸(mm) | |||||||
| L | D | T | G | C | n-φd | W | H | ||
| 1.6-2.0 Class150 | 1/2" | 108 | 89 | 12 | 35 | 60.5 | 4-15 | 115 | 72 |
| 3/4" | 117 | 98 | 12 | 43 | 70 | 4-15 | 115 | 76 | |
| 1" | 127 | 108 | 12 | 51 | 79.5 | 4-15 | 150 | 92 | |
| 11/2" | 165 | 127 | 14.3 | 73 | 98.5 | 4-16 | 200 | 123 | |
| 2" | 178 | 152 | 15.9 | 92 | 120.5 | 4-19 | 200 | 132 | |
| 21/2" | 190 | 178 | 17.5 | 105 | 139.5 | 4-19 | 320 | 164 | |
| 3" | 203 | 190 | 19.1 | 127 | 152.4 | 4-19 | 320 | 173 | |
| 4" | 229 | 229 | 23.9 | 157 | 190.5 | 8-19 | 450 | 210 | |
| 6" | 394 | 279 | 26 | 216 | 241.5 | 8-22 | 8000 | 288 | |
| 8" | 457 | 343 | 29 | 270 | 298.5 | 8-22 | 1120 | 374 | |
| 10" | 533 | 406 | 31 | 324 | 362 | 12-25 | 1420 | 366 | |
| 12" | 610 | 483 | 32 | 381 | 432 | 12-25 | 1420 | 412 | |
| 2.5-5.0 Class300 | 1/2" | 140 | 95 | 15 | 35 | 66.5 | 4-15 | 115 | 72 |
| 3/4" | 152 | 117 | 16 | 43 | 82.5 | 4-19 | 115 | 76 | |
| 1" | 165 | 124 | 18 | 51 | 89 | 4-19 | 150 | 92 | |
| 11/2" | 190 | 156 | 20.7 | 73 | 114.5 | 4-22 | 200 | 123 | |
| 2" | 216 | 165 | 22.3 | 92 | 127 | 8-19 | 200 | 132 | |
| 21/2" | 241 | 190 | 25.4 | 105 | 149 | 8-22 | 320 | 164 | |
| 3" | 283 | 210 | 28.5 | 127 | 168.5 | 8-22 | 320 | 173 | |
| 4" | 305 | 254 | 31.8 | 157 | 200 | 8-22 | 450 | 210 | |
| 6" | 403 | 318 | 36.6 | 216 | 270 | 12-22 | 1120 | 336 | |
| 8" | 502 | 381<, /P> | 42 | 270 | 330 | 12-25 | 1420 | 385 | |
| 10" | 568 | 444 | 48 | 324 | 387.5 | 16-29 | 1420 | 370 | |
