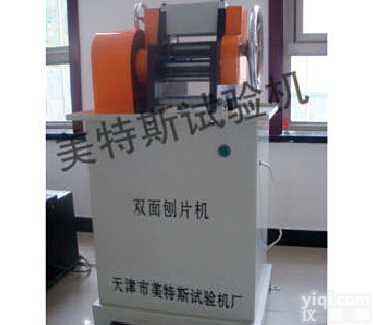

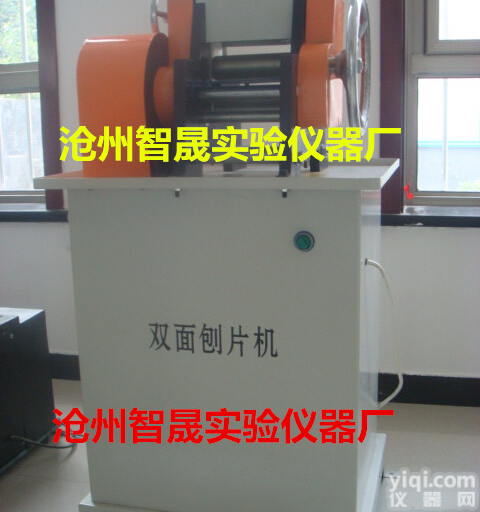

ZSY-8型刨片机

一、      概述：

刨片机广泛用于橡胶、塑料、电线、电缆科研等单位，是准备试片不可缺少的设备。该机能切制绍氏硬度大于40度，厚度1-12毫米的各种试片。切制片料表面光洁，平整；厚度尺寸公差能控制在±0.2;不需打磨，便可直接裁取试样。

二、技术参数

　　    1、工作台宽度300毫米

　　    2、切片厚度12mm

　　    3、切料刀片300*125*10mm

        4、电机电压：380V

　　    5、外形尺寸600×400×1000mm

 三、 结构与使用
　　刨片机由机身、传动、调整、操纵等部分组成，各部分结构和使用分别介绍如F：
　　l、刨片机 机身与传动
机身下部为机座，内部装有电动机和电器配件，外部装有电动机
启动及停开关，机身上部为工作部分，装有左右机架，工作台、压紧
轴、供料轴和调整机构等。工作时，启动开关，开启电机，开始运转，停车开关停止运转。
　　传动由电机驱动，通过主、付皮带轮带动传动轴旋转。装在传动轴两端的齿轮分别带动F供料轴和}供料轴旋转，再由上供料轴上的
齿轮带动压紧轴同时旋转。
　　2、操纵与调整
　　右侧操作手轮．般在调整时使用，T作时此轮空转，切片厚度的
调整，系统转动机架上方的调整手轮，通过传递系统压紧轴和卜方供
料轴上升（或下降），达到调整所需要的切片厚度。手轮每转一圈厚
度调整为2毫米。

四、安装与保养
　　1、刨片机进入厂检后，水平装入基地。
　　2、去除外露表面的防锈油脂，并检查各部件和电器是否因装运而松动失落或损坏。
　　3、接通电源和保安地线，注意电动机运转方向应与皮带轮罩上箭头所示方向一致。
　　4、检查三角皮带松紧程度是否适宜，如不适宜，口J‘打开后盖借电动机底板与机座连接之反顺螺母调节之。
　　5、刨片机开车前，在加油位置加入机油润滑，（位置l、2、3、4、
　　5、6、7每班不少于贰次）传动齿轮面上涂以少量半硬性油脂，注意下供料轴和上供料轴不要粘上油渍，然后作手轮和调整手轮检
查各部是否运转灵活。
　　6、除经常加油润滑外，要保持机器清洁，注意维护和操作安全（切不可戴手套操作和用手推拉帮助送料）。
　　7、如发现运转不正常或机件损坏，应立即停车检修
