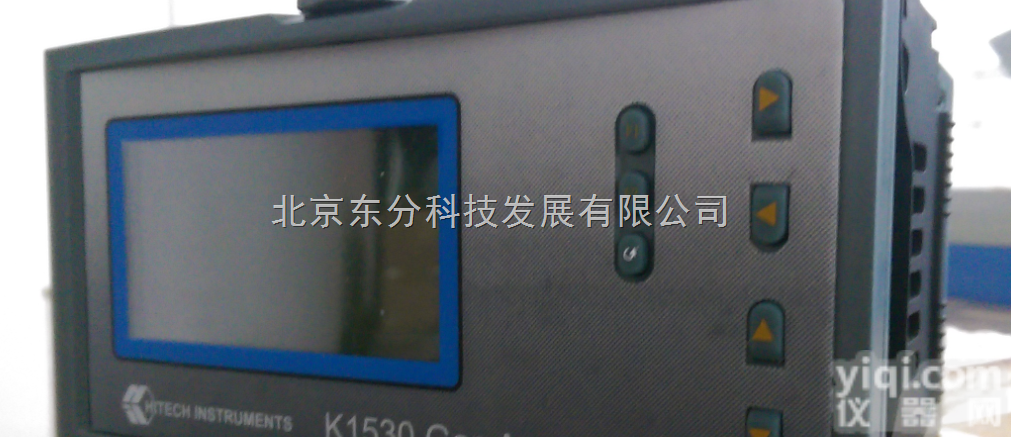

英国哈奇K1530火力发电内冷水箱氢气纯度检测1

K1530　OEM分析仪是一种带有远传隔爆型热导传感器的DIN导轨安装式仪表。这款仪表提供4-20mA输出和RS232通讯。它可以被编程为检测氮气或氩气背景气中0-10％、0-30％和0-100％的H2或He，也可做其他气体及量程，欢迎垂询。

电子元件部分必须安装在安全区域，通过用户提供的凯装电缆和“隔爆型”或“增安型”接线盒与安装在危险区域的热导计相连接。

被测浓度显示在大且清晰度高的LCD显示屏上，此显示屏还显示使用菜单对仪表进行设定和校验时出现的信息和提示。

两路浓度报警都有可视指示（LED）和断电转换触点。用户可对它们的功能（高、低或关）和迟滞值进行设定。

提供高水准4 - 20mA输出，输出都是可编程的。标准配置的K1530由一个电子模块和传感器构成。整个检测系统还将需要合适的取样系统、样气室、接线盒和电缆。

对于取样，我们可提供多种取样系统以及所需的泵、过滤器和接管。

应用：

• 制氢工艺
• 气体纯度检测
• 食品加工
• 制冷系统
• 发电厂
• 酿造厂
• 冶金气氛控制

技术参数
1、环境温度范围：-20℃～＋50℃
2、对样气的要求
　　KI530火力发电内冷水箱氢气纯度检测仪的标准配置不包括取样系统及样气室。样气必须非凝集，且在平行通过传感器烧结面时(也即不直接对向烧结面)不会造成腐蚀。
a、传感器
　　密封有空气参比气的隔爆型不锈钢热导计　
b、检测气体及其量程　
0-10％氮中氢或氩中氢
0-30％氮中氢或氩中氢
0-100％氮中氢或氩中氢
0-10％氩中氦　
0-30％氩中氦
　　也可做其它量程及气体，请垂询Hitech仪器仪表有限公司。
0-100％氮中氦或氩中氦　　

　　75-100％氧化二氮中的氮气　　　　
0-100％氧化二氮中的氮气
c、样气压力
　　工作压力：1个大气压＋／-100mbar　
　　压力范围：0bar-10bar
d、样气流量　
　　在配置Hitech提供的样气室的情况下，推荐流量为100ml／min-300ml／min。
3、用户界面
a、RS232接口　
　　波特率：9600，有硬件流量控制(CTS／RTS)。ASCII协议。　
　　随机提供用于控制和配置K522仪表的PC终端软件，部件号290-7022。
b、mA输出
　　对应气体量程的4-20mA输出，可以通过使用简单ascii命令的界面软件选择mA输出
    输出报警信号

两路报警：就每路而言，用户都可设定为OFF（关）、HIGH（高）或LOW（低）

　4、电气规格
a、供电
　　变送器：24V　d.c.＋／-10％，功耗10W。

显示器：100—240V AC   50/60 Hz
b、输出
　　完全隔离的内部供电的4-20mA电流源。
1KV隔离电压。　
　　Z小负载0Ω，负载300Ω。
c、连接电缆
　　电子元件部分与传感器间的电缆长度是30米。
　　阻抗0.5Ω。
5、精度和分辨率
a、样气检测
　　精度：所设定量程的±1％　
　　重现性：所设定量程的±0.5％　
　　分辨率：所设定量程的0。1％
    b、输出
　　整个设定量程的分辨率：0.01mA.　
　　精度：所设定量程的＋／-0.1％　
　　线性度：＋／-0.1％
　　低于量程的Z小模拟输出：3.8mA.　
　　超出量程的模拟输出：20.5mA.
　　上误差段：21.0-24.0mA
6、机械
　　外壳
K1530火力发电内冷水箱氢气纯度检测仪DIN导轨安装式外壳的尺寸：85mm(高)×100mm(深)×35mm(宽)
7、认证
a、传感器　
Ex　II　2G　　EEx　d　IIB　＋　H2　T6　(Tamb　-40℃　to　＋40℃)
Ex　II　2G　　EEx　d　IIB　＋　H2　T3　(Tamb　-40℃　to　＋150℃)
b、EMV认证
EMV　89／336／EWG　和　73／23／EWG(低压指令)
(仪表低压指令认证符合与英国EMV89／336／EWG和73／23／EWG相当的EMV89／336／EEC和73／23／EEC指令。)
