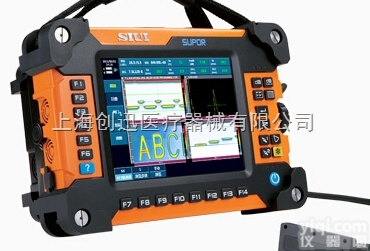

SUPOR超声成像检测仪16通道

一般技术规格

显示屏

8.4″TFT 液晶屏，分辨率 800×600，60Hz 刷新率

 尺寸

 310mm×220mm×150mm

重量

6kg（含两节电池）

操作方式

按键、旋钮、触摸屏

语言

中/英/俄

单位

mm/inch

电池类型

两节智能锂电池

电池容量

7.8Ah（单节）

电池工作时间

≥4小时

适配器外接电源

交流100V～240V 50Hz/60Hz

适配器输出

直流15V

功率

70VA

数据存储器

2G 内部存储器

输入/输出

USB 接口

2 个

网络接口

1 个

视频输出

VGA 接口

编码器接口

1 个

报警器接口

1 个

温度适用范围

工作温度

0℃～40℃

存储温度

-20℃～60℃

相控阵

TOFD

系统

A/D 采样频率

100MHz

200MHz

探头接口

1 个，支持 64 阵元探头，具备自动探头识别功能

 LEMO 01 接口 2 个

脉冲发射器

脉冲发生类型

双极性方波脉冲

负方波

重复频率

100Hz～8000Hz

100Hz～2000Hz

脉冲电压

2V-110V，Z小步进 2V

 500V，Z小步进1V

脉冲能量

4 档

——

发射频率

2～10MHz，步进 1MHz

——

脉冲宽度

——

10ns～600ns

阻尼

——

4档

脉冲发生器延迟

0μs～20μs，分辨率 5ns

——

接收器

增益

0dB～80dB，步进：1dB

0dB～110dB

频带宽度

0.5MHz～15MHz

0.5MHz～20MHz

检波方式

全检波

正向、负向、全检波、射频波

接收器延迟

0μs～20μs，分辨率 2.5ns

接收器聚焦

200MHz 硬件实时动态聚焦，范围每扫描线 1008 焦点

滤波器

根据发射脉宽自动调节

扫描

扫描类型

线扫/扇扫/C扫/D扫

A/TOFD

触发方式

时基/编码器

编码器

扫查长度

5m

2m

扫描线数量

 512 线

扫描角度范围

-89°～+89°

通道数

16

2

校准

探测范围

0mm～1000mm

0mm～1000mm

材料声速

500m/s～15000m/s

500m/s～15000m/s

显示延迟

0mm～1000mm

0mm～1000 mm

自动校准

声速、延迟、灵敏度、TCG

声速、探头零点、角度校准

闸门

测试点选择

峰值/前沿/J前沿

峰值/前沿

测量

闸门：可测量回波幅度、声程、水平距离、垂直距离、闸门间距离

双测量光标：可测量图像上的水平、垂直位置及光标间距离

双闸门：可测量回波幅度、声程、水平距离、垂直距离、闸门间距离

闸门起点

全范围

全范围

闸门宽度

全范围

全范围

闸门高度

10～90%

10～90%

测量

显示测量值

 8个位置，其中闸门测量值 4 个，图像测量值

 3 个，均可自定义显示

8个位置

可配扫查架

型号

PTS-P05、UHTS-X02

TSB-1-P05、TSB-2-P05、UHTS-X02

编码器精度

0.5mm

0.5mm

移动方式

手动磁吸

手动磁吸
