我公司生产的BY-1000型有纸记录仪每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号。
BY-1000有纸记录仪可以记录温度、湿度、流量、压力、电流、电压等各种记录数据，实时曲线图打印和数字打印.

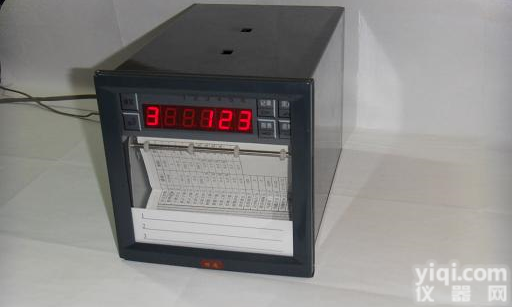

BY-1000型有纸记录仪概述：
BY-1000有纸记录仪以独特的热打印记录方式和先进的微处理器控制技术，实现了无与伦比的高记录清晰度、高精度、高可靠性、多功能且便于操作。可连续记录和数字打印。
BY-1000有纸记录仪的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号，并可对被测信号进行数字显示及进行趋势记录和数字记录，能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。
有纸记录仪广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。
二、主要性能及技术指标
1．输入通道: ·单点 双点 三点 四点 五点 六点 八点
·每个通道的测量信号种类可由用户自己设定
也可在定货时注明。[由厂方为用户设定好]
2．通道隔离: ·输入通道之间相互隔离，无干扰。
3．显示功能: ·测量值的定点或巡回显示
·设定参数显示[在设定状态下]
·报警提示符及提示灯
·时间显示[在所有输入信号全部关闭情况下]
4．记录功能: ·采用进口固定式热敏头，无笔墨消耗，无笔位
误差，抗震动
·在100mm范围内有800个热印点
·对测量值进行趋势记录和数字记录
·在记录曲线同时打印标尺刻度及每个通道标记
·每隔100mm打印一次刻度值、当前时间和走纸速度
5．实时时间: ·由键盘设定当前日期和时间
·即使掉电,也不影响正常计时
6．曲线迁移功能: 通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。
7．标度变换功能: 对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。
8．输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。
表一
信号种类
|
量程代码
|
测量范围
|
电
流
|
mA
|
01
|
0～10mA
|
mA
|
02
|
4～20mA
|
mA开方
|
03
|
4～20mA开方
|
电
压
|
mV
|
11
|
0～20mV
|
mV
|
12
|
0～50mV
|
mV
|
13
|
0～100mV
|
V
|
14
|
0～5V
|
V
|
15
|
1～5V
|
V开方
|
16
|
1～5V开方
|
热
电
阻
|
Pt100
|
21
|
-50.0～550.0 °C
|
Cu100
|
22
|
-50.0～150.0 °C
|
Cu50
|
23
|
-50.0～150.0 °C
|
远传压力电阻
|
24
|
0～400Ω
|
热
电
偶
|
T
|
31
|
0.0～400.0 °C
|
E
|
32
|
0～1000 °C
|
K
|
33
|
0～1300 °C
|
S
|
34
|
0～1750 °C
|
B
|
35
|
500～1800 °C
|
关闭通道
|
00
|
该通道关闭
|
9
9． 走纸速度: 通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。
10．报警功能:
·提供六组继电器接点输出，由用户任意组合使用
·每个通道报警均可选择上限、下限、差值上限、差值下限
&nb, sp; ·每个通道的报警回差可设定，继电器动作时有指示灯提示
·继电器触点容量：24VDC, 3A； 220VAC, 3A
11．通讯： 可提供RS232C或RS485通讯接口
&nbs, p;, 【此项为扩展功能,定货时须注明】
12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出
【此项为扩展功能,定货时须注明】
13．采样周期: 0.6S
14．数字显示及报警精度: ±0.2%FŸS
15．趋势记录精度: ±0.2% 「两幅」
16．数字记录精度: ±0.2%FŸS
17． 输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗
18．功率消耗: 不大于30W
19．正常工作环境: 温度范围：0～50°C 湿度范围：10～85 % RŸH
20．电源电压: 220 V; 50 Hz
21．外形尺寸: 144 ´ 144 ´ 200 mm
22．开孔尺寸: 138+1 ´ 138+1 mm
选 型 表
BY
|
1000
|
|
|
|
|
|
|
|
万能输入
|
型 号
|
型 谱
|
设计号
|
BY
|
1000
|
01
| |
1路输入
|
| |
02
| |
2路输入
|
| |
03
| |
3路输入
|
| |
04
| |
4路输入
|
| |
05
| |
5路输入
|
| |
06
| |
6路输入
|
| |
07
| |
7路输入
|
| |
08
| |
8路输入
|
报 警
触 电
| |
A0
| |
无
|
A1
|
1路报警
|
A2
|
2路报警
|
A3
|
3路报警
|
A4
|
4路报警
|
A5
|
5路报警
|
A6
|
6路报警
|
通 讯
方 式
| |
B0
| |
无
|
B1
|
RS-232通讯
|
B2
|
RS-485通讯
|
模 拟
输 出
| |
C0
| |
无
|
C1
|
1路输出
|
C2
|
2路输出
|
配 电
输 出
| |
D0
| |
无
|
D1
|
1路配电输出
|
D2
|
2路配电输出
|
供 电
方 式
| |
A
| |
AC220V
|
D
|
DC24V
|
| | | | | | | | | | | | | | | |
