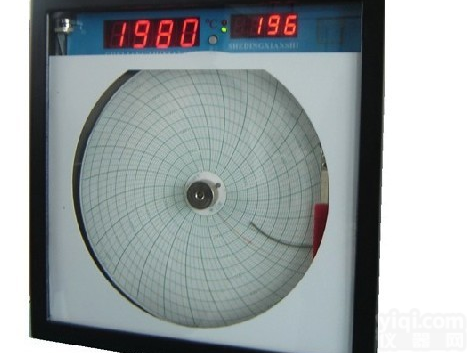

数字式有纸记录仪

组件功能说明图：　

　
⑴、机壳
⑵、电源开关
⑶、保险丝座及保险丝：装0.2A保险丝管
⑷、磁性压纸帽：拔插此帽更换记录纸
⑸、测量值数字显示窗：
⑹、设定值数字显示窗
⑺、设定值显示转换按钮：弹起显示设定值，上灯亮；按下显第二设定值下灯亮
⑻、设定值显示指示灯。
⑼、记录笔杆：下端装纤维墨水笔。
⑽、记录纸：线性 中圆图记录纸。
⑾、托架
⑿、设定旋钮：上旋钮设定设定值，下旋钮设定第二设定值。
技术参数：
１．测量显示方式：四位0.8"数码管显示;
２．基本指示误差：不超过全量程的±0.5%;
３．不灵敏区：不超过全量程的±0.2%;
４．平衡时间：小于1秒;
５．记录误差：不超过全量程的±1%;
６．记录纸：24小时标准线性园图记录纸或按用户需要定制;
７．设定值显示方式：四位0.5"数码管显示;
８．控制点设定范围：不小于全量程的 5~;
９．设定值附加误差：不超过全量程的±1%;
１０．控制反应时间：1.5秒左右；
１１．触点容量：AC220V／2A;
１２．供电电源：AC220Ｖ±10%／50HZ;
１３．消耗功率：小于10VA;
１４．绝缘电阻：电源端子对地　 DC500V／20MΩ以上;
输入信号对地　 DC500V／20MΩ以上;
输入信号对电源 DC500V／20MΩ以上;
１５．绝缘强度：电源端子对地　 AC1500V／1分钟;
输入信号对地　 AC500V／1分钟;
输入信号对电源 AC500V／1分钟;
１６．环境温度：-10~500C；相对湿度：小于90%RH;
１７．重量：小于7.５公斤;
１８．外形尺寸:长×宽×高 278×278×282（mm）

１９．安装开孔尺寸:258+1×258+1（mm）。
