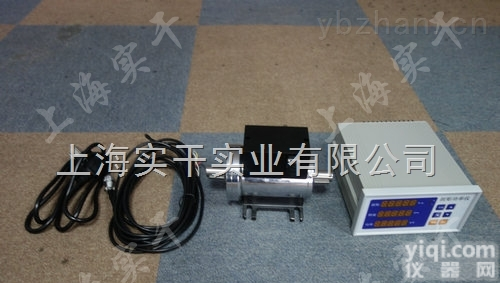

电机扭矩转速测试

二、测功机系统功能介绍：
1．主要性能:
（1）测试数据均数字显示并可送到微机，采样、画曲线和打印；
（2）采用高精度负载传感器；稳定性好，使用寿命长等特点；
（3）整机灵敏度高，负载转矩稳定性和测试重复性好；
（4）仅调节励磁电流便可控制负载的大小
（5）软件操作简单易学，并可实现手动、自动、定点等测试方式。
（6）电量测试仪具有多档量程（自动切换）满足大功率电机和小功率电机的测试
（7） 三维调节台可方便安装电机，实现快速装夹。（供选择）
2 、系统功能:
  （1） 可以电脑上控制电机的开关操作；
  （2） 系统具有手动、自动测试方式（此方式可不联接电脑操作）全部过程可在控制柜上的显示控制仪上实现；数据可锁存,以便手工记录；
  （3） 系统具有自动测试方式：即负载根据设置自动加载，扫描电机从空载到堵转（或设定值）的特性曲线；
  （4） 系统具有定点测试方式：即电机运行后，负载自动调节到设定值，并在设定值处稳定运行；
  （5） 测试结果：电机测试数据以报表或曲线的方式显示，可打印保存，方便下次打开查询曲线，曲线坐标参数（横坐标及纵坐标）可修整
  （6） 额定扭矩实验精度：±0.5%；转速精度±0.2%；
  （7）  测功范围:0.01Nm-1000Nm（客户可根据自己的电机功率大小,选择量程合适的测功机）


三、测功机测试软件功能介绍：

1、测试项目：
（1）空载、负载、堵转测试时对电流、转矩、转速、输出功率进行安全值的设定，可实现自动推出限制。
（2）自动加载与手动加载测试：
A 负载测试加载速度可调：根据实际需要自行调节。
B 测试加载增量可调:可对初始加载量和增量进行设定。
（4）定点测试：可对电流、转矩、转速、功率进行测试。可定一个点不卸载；定多个点卸载。定点个数Z多可以定5个点。定点数据可以设定。
（5）耐久测试：测试步骤1 2 3 4 5；运行方式：空载、转矩、输入功率、输出功率、不测可随意设定；每个项目下的耐久值和误差值可随意设定；测试时间也可以随意设定。

2、铭Pai参数：
电机型号、额定功率、额定电压、额定转速、客户名称、客户档案、测试人员、测试日期。
参数作为报表帮助客户整理和分析数据。

3、曲线坐标：
（1）两种模式，七条坐标曲线。
（2）两种模式：转速模式、转矩模式。两种模式只是对数据分析的方式。
（3）七条曲线：电压、电流、转速、转矩、输入功率、输出功率、效率。每条曲线的值和颜色代表的曲线可随意设定，方便分析数据。

4、电机参数的存储和调用：
每一种电机的参数设定好以后可以存储，以便下次使用和调用不需要重新去设定。

5、测试界面：
测试界面可以实时显示测试的瞬时值（电压、电流、转速、转矩、输入功率、输出功率、效率），并可以间按一定的时间（随意设定）采集数据。同时在测试过程中曲线自动绘制。更好的监控测试的过程。

6、报表分析：
（1）整个测试过程的曲线图（电压、电流、转速、转矩、输入功率、输出功率、效率）
（2）铭Pai参数值
（3）关键点电机性能分析
空载点：电流值和转速值
转矩点：转矩值、转速值、电流值、输出功率值、效率值
输出功率点：转矩值、转速值、电流值、输出功率值、效率值
效率值：转矩值、转速值、电流值、输出功率值、效率值
四、测功机选型：
