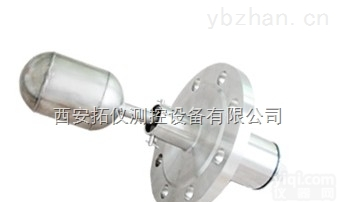

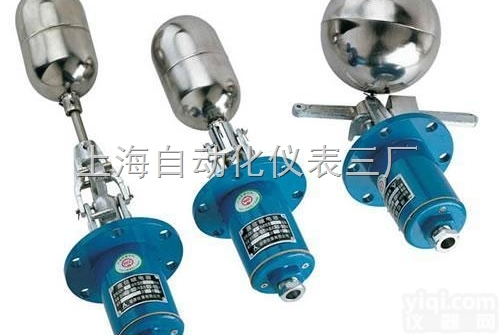

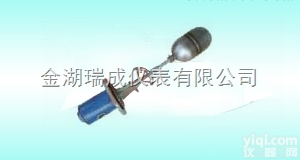

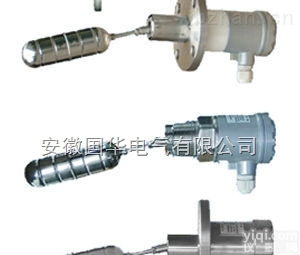

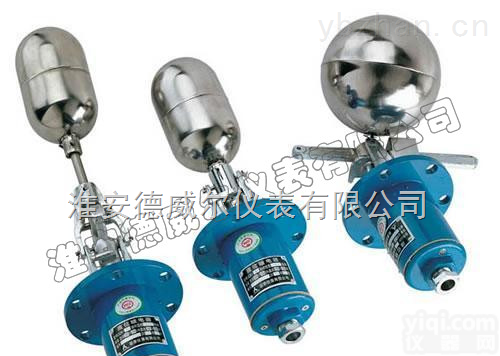

UQK系列 浮球液位控制器

UQK系列浮球液位控制器适用于对各种容器内液体的液位控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。
控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。
结构原理
UQK系列浮球液位控制器由互为隔离的浮球组和触头组二大部分组成.
当被测液位升高至上切换点时,浮球1随之上升,使其端部的磁钢2向下摆动,通过磁力作用,推斥安装在外壳3内相同磁极4上、下摆动，其另一端的动触点5便在静触头2-2间连通。当液位下降至切点时，情况正好相反，静触点1-1被接通。上切点至下切点之间的区域称为换差区域。

型号名称	防爆等级	介质压力MPa	介质温度℃	控制范围mm	整定方式	安装形式	电源及触点容量

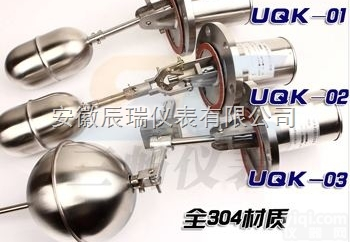

UQK- 01/01G型浮球液位控制器		1	150	≤14	不可调	水平	220VAC 200W 100VDC 150W
UQK-02/02G 型浮球液位控制器		1	150	25～550	有级可调	水平
UQK-03/03G 型浮球液位控制器		1	150	8～1000	无级调整	垂直
