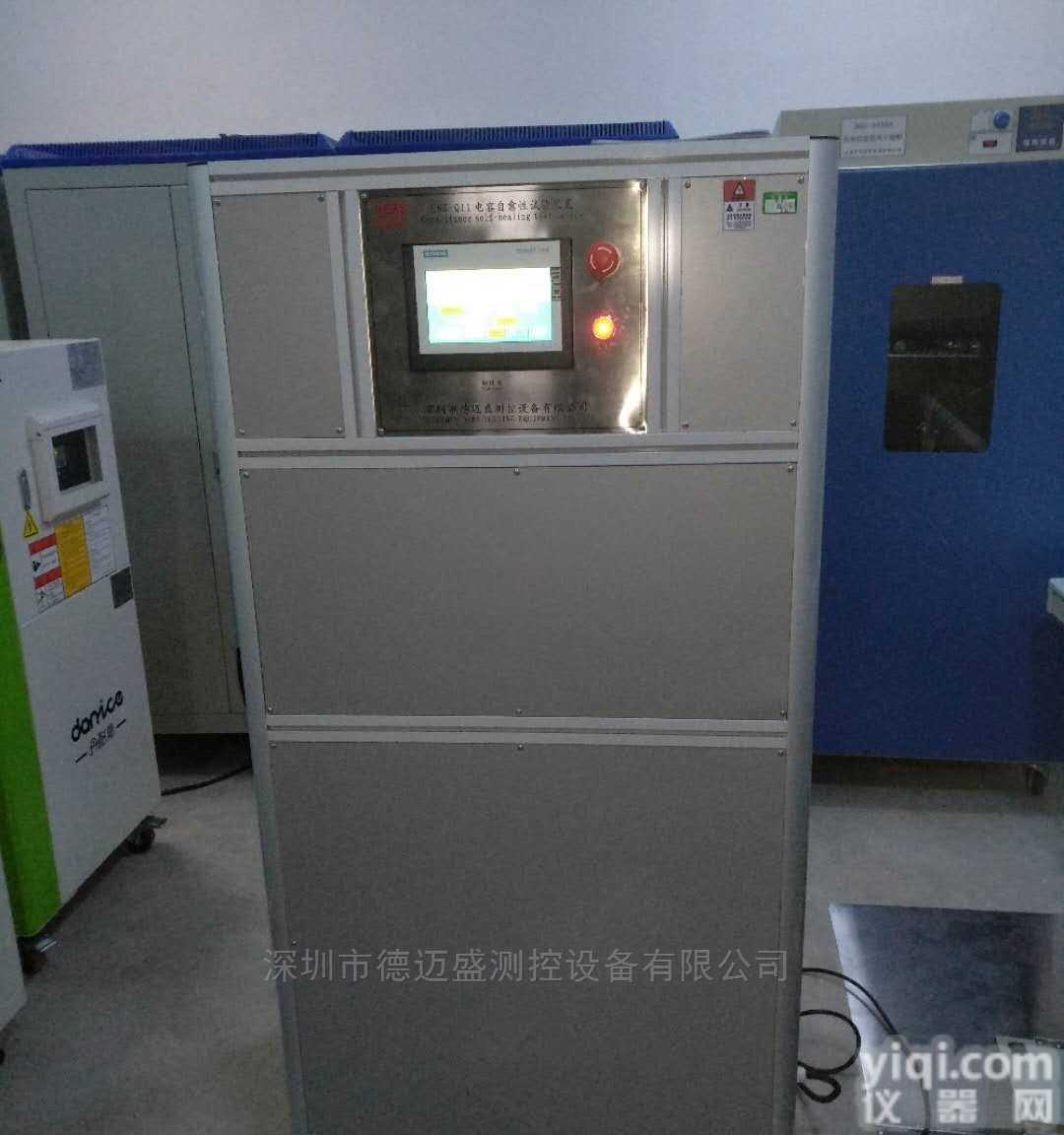

电容器耐久性试验台

产品名称:

电容器耐久性试验台

产品型号:

5624B

5624B型电容器耐久性试验台是按照GB/T 14472-2005《电子设备用固定电容器　第1部分：总规范》中4.23条款的标准要求设计的，它提供了一组0～1000V和一组0～650V的交流电压供试验样品使用，并且具有高可靠性的过流、过压保护功能和可靠的0V启动功能。

性能指标

1．交流源C：

输出电压： AC 1000V,50Hz；

输出电流： 4A；

试验电容总容量：12uF；

输出五个周期信号（时间宽度：T:5×1/50=0.1S）；

误差 ±0.5个周期信号；

数字显示电压精度： ± 5％ ± 2字；

2．交流源A：

输出电压： 0～650V；

数字显示电压精度： ± 5％ ± 2字；

输出电流： 3A；

数字显示电流精度： ± 5％ ± 2字；

3．周期设置： 0～99.99m；

4．其精度： ± 2％；

5．时间累计器： 0～999.9h,断电记忆；

6．其精度： ± 2％；

7．有过流过压保护功能；

8．有可靠的 0 V起动；

9．工作电源： AC220V± 1％，50Hz；

10．附件：50工位测试价具（≤90℃）；

11． 仪器尺寸：约600mm（长）×600mm（深）×1400mm（高）。

试验电路，见下图：

注: CX为被试电容器

C端口的交流输出称为交流源A

A端口的交流输出称为交流源C

B端口为电容器放电电路端口

如果A、C两电源之间转换是发生在正弦波的零电压点，则电容器的放电电路部分可以省略。

适合标准：

GB/T 14472-2005（IEC60348-14:2001）

应用范围：

YZ电源电磁干扰用固定电容器，陶瓷电容器等产品
