宁波市镇海利德仪器设备有限公司专业提供TT-2000A地下管线探测仪 TT-2000A地下管线探测仪
TT-2000A地下管线探测仪 地下管线探测仪TT-2000A

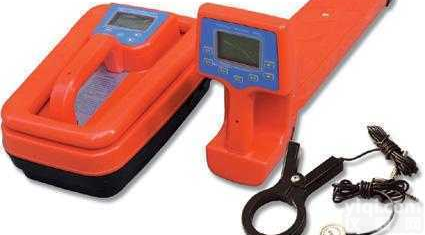

TT-2000A地下管线探测仪由一台发射机和一台接收机构成，用于地下管线路由的精确定位、深度测量和长距离的追踪。TT-2000A地下管线探测仪采用了双水平线圈和垂直线圈电磁技术，提高了管线定位定深的精度和目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。因而TT-2000A型地下管线探测仪在电信、网通、移动、联通、铁通、电力、自来水、煤气、物探、石化和市政等行业得到了广泛的应用。
TT-2000A型地下管线探测仪主要功能和特点
一、主要功能：
1、测定地下管线的路由； 2、测定地下管线的埋深； 3、通过电流方向测试精确判断目标管线的路由和埋深； 4、借助电流蜂鸣声直接判断管线的路由。
二、主要特点：
1、采用新集成电路和信号处理技术以达到优异的测试性能
2、测量信号的发送有:
(1)注入法：在有注入点的管线上直接注入信号，该方法测量精度高、抗干扰能力强；
(2)感应法：在铁路、煤气、物探、线缆等无注入点的管线上探测路由和埋深；
(3)钳夹法：可用于可接触管线的信号加载，如监测井下管线、架空转直埋。
3、多种深度测量方法满足不同环境要求：双线圈直读法测量、70%法间接测量
4、不同的定位模式供用户选择：峰值模式、谷值模式
5、管线电流显示功能
6、接收测量状态自动调节功能
7、接收机在手动测量状态下具有蜂鸣提示音
8、信号 10W大功率输出，保证了更远的探测距离和探测深度
9、自动检测显示电池的电压，欠压报警并自动关机
10、实时监测信号发射强度大小
11、诊器和钳夹功能：用于复杂管槽中管线的精确
三、主要指标
1、发射机技术参数
注入模式 480Hz 31KHz
感应、钳夹模式 31KHz
输出电压 0-400VP-P根据绝缘情况自动/手动调节
输出波形 正弦波
电源 12VDC 4AH NI-NH 电池
Z大输出功率 >10W
2、接收机技术参数
接收灵敏度 I≤100μA@1M
对50HZ干扰防卫度 ≥100db
功耗 <1.0W
供电电源 12V 1.H NI-NH电池
Z大测试埋深 4.5米
测试埋深误差 ±0.05h±5CM (h为光缆的埋深)
测试路由误差 ≤5Cm
测试线路绝缘程度 ≤25MΩ
利用注入法测试管线路由及埋深有效长度 不小于20Km (正常情况下)。
利用感应法测试线路路由及埋深有效长度 不小于3Km (正常情况下)。
注:正常情况下指所测试的管线在上述测量范围内没有绝缘故障及其它干扰。
四、环境要求
工作温度 -10℃~+60℃
相对湿度 10%~90%
大气压力 86~106KPa
环境噪声 ≤60dB
|
