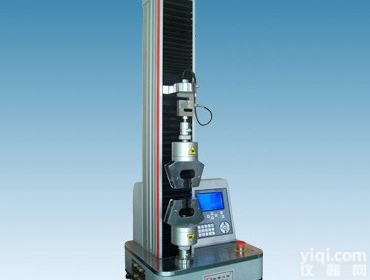

WDW系列微机控制电子万能试验机 电子式万能材料实验机

是否提供加工定制：	否	品Pai：	SPK	型号：	WDW10
类型：	电子万能试验机	测量范围：	Z大试验力的0.4%--（kN）

主要用途：WDW系列微机控制电子万能试验机主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切、撕裂等力学性能的测试和分析研究，可根据GB、ISO、JIS、ASTM、DIN及用户提供的多种标准进行试验和数据处理，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。性能特点：1主机1.1主机采用高钢度门式框架结构，强度高、变形小；1.2采用进口高精度滚珠丝杠，传动GX平稳；1.3传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；1.4采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；1.5夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；1.6特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。2控制系统1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；2、数据采集系统由4路高JZ24位A/D转换通道组成。Z高分辨率达1/300000，全程不分档；3、选用BB、AD、Xilinx等原装名Pai集成器件，全数字化设计；4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换技术参数：

产品型号		WDW-10	WDW-20	WDW-50	WDW-100	WDW-200		WDW-300
Z大试验力		10	20	50	100	200		300 KN
试验力测量范围		Z大试验力的0.4%--
试验力分辨力		1/300000(全程不分档或等效6档)
试验力示值精度		优于示值±1%
横梁位移测量		分辨率高于0.0025mm
变形测量精度		±0.5%
试验速度范围		0.01—500mm/min,无级调速
速度控制精度		±1%(0.01~10mm/min); ±0.5%(10~500mm/min)
恒力、恒变形恒位移控制范围		设定值<10%FS时,设定值的±1.0%以内设定值≥10%FS时,设定值的±0.1%以内
变形速率控制精度		速率<0.05%FS时为±2.0%设定值内速率≥0.05%FS时为±0.5%设定值内
夹具	形式	楔形夹具体
	平钳口	0-7mm			0-14mm		0-20mm
	圆钳口	φ4-φ9mm			φ4-φ14mm		φ9-φ26mm	φ9-φ32mm
Z大拉伸空间		600mm
Z大压缩空间		700mm
有效试验宽度		400mm					570mm
整机电源		单相,220V±10%,50Hz					三相,380V±10%,50Hz
工作环境		室温—35℃,相对湿度不超过80%
主机尺寸		760×500×1750mm			830×550×2000mm		1130×650×2650mm
重量		460kg			720 kg		1800 kg
